Спиральный вакуумный насос НВСп-4
- Тип: Спиральный
- Масляный / Сухой: Сухой
- Диапазон давления: Низкий вакуум (форвакуумный)
- Быстрота действия, м3/ч: 4,3
- Электродвигатель (220В), кВт: 0,37
- Электродвигатель (380В), кВт: 0,37
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- 220В (+/-10В) (переменный ток)
- 380В (переменный ток)
- -
- Умеренное, степень защиты IP 54
- Взрывозащищенный, степень защиты IP 54
- -
Спиральный насос НВСп-4: описание, преимущества, область применения, технические характеристики, габаритный чертёж, рекламные материалы
Сухой (безмасляный) спиральный вакуумный насос НВСп-4 от бренда VACMA производительностью 4,3 куб.м/ч популярен благодаря его преимуществам перед традиционными масляными насосами, такими как отсутствие необходимости в использовании масла или других жидкостей для смазки и охлаждения, является одним из наиболее эффективных и экономичных типов вакуумных насосов, который широко применяется в промышленности для перекачивания газов и паров, используется для создания вакуума в различных производственных и научных отраслях. Вакуумный насос НВСп-4 не требует особого обслуживания и имеет долгий срок службы. Одно из главных преимуществ спирального вакуумного насоса НВСп-4 является его высокая производительность и энергоэффективность. Насос НВСп-4 не имеет ограничений по откачиваемому объёму и может работать длительное время на высоких входных давлениях. Одно из достоинств сухого спирального вакуумного насоса НВСп-4 - это его универсальность. Он может использоваться в самых различных отраслях промышленности, таких как медицина, электроника, пищевая промышленность и др.
Напряжение питания
-
- 220В Переменный ток
- 380В Переменный ток
Электродвигатель
-
- Мощность 0,37 кВт с однофазным электродвигателем
- Мощность 0,37 кВт с трёхфазным электродвигателем
Электродвигатель
-
- Умеренное исполнение, степень защиты IP 54
- Взрывозащищенное исполнение, степень защиты IP 54
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
✔ По отзывам о спиральном (форвакуумном) насосе НВСп-4 большинство пользователей отмечают его надёжность и энергоэффективность. Это оборудование особенно полезно в случаях, когда необходим "чистый" безмасляный вакуум.
✔ Купить сухой спиральный вакуумный насос НВСп-4 от бренда Vacma (Вакма) по цене от Российского производителя АО «Вакууммаш» можно на нашем сайте или обратиться к нашим специалистам на прямую. По запросу НВСп-4 может оснащаться одно- или трёхфазным двигателем, цена будет зависеть от комплектации.
Преимущества НВСп-4
- ■ Появится в реестре Минпромторга во 2-ом квартале 2025г.
- ■ Материал корпуса из алюминия
-
■ Гальваническое покрытие на всех корпусных деталях
-
■ Торцевые уплотнения имеют антифрикционный и упругий слой фторопласта
-
■ Комплектуется счётчиком моточасов
-
■ Две основные спирали
-
■ Воздушное охлаждение
-
■ Снабжён газобалластным устройством
-
■ Климатическое исполнение УХЛ4
-
■ Гарантия 12 месяцев, при средней наработке, не превышающей 2500ч
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Область применения НВСп-4
Пищевая промышленность Нефтехимическая промышленность Химическая промышленность Производство резиновых изделий Производство кристаллов Машиностроение Производство электрооборудования Научно-исследовательская деятельность Медицина
Технические характеристики НВСп-4
|
Наименование параметра и размера |
Значение для насоса HBCп-4 |
| Быстрота действия на входе в насос, м3/ч (л/с) | 4,3±0,5 (1,2± 0,1) |
|
Предельное остаточное давление полное без газобалласта, Па (мм рт.ст.), не более |
3 (0,0220) |
| Предельное остаточное давление полное с газобалластом, Па (мм рт.ст.), не более | 5 (0,0380) |
| Наибольшее давление паров воды на входе в насос, кПа (мм рт.ст.) | 1,33 (10) |
| Производительность по водяному пару, г/ч, не более | 20 |
|
Macca с однофазным электродвигателем, кг, не более |
21 |
| Macca с трёхфазным электродвигателем, кг, не более | 21 |
|
Габаритные размеры с однофазным электродвигателем, мм, не более: |
|
| длина | 497 |
| ширина | 252 |
| высота | 306 |
| Габаритные размеры с трёхфазным электродвигателем, мм, не более: | |
| длина | 470 |
| ширина | 252 |
| высота | 306 |
| Норма герметичности насоса, м3·Па/с (л мкм рт.ст./с), не более | 1·10-6 (8·10-3) |
|
Потребляемая мощность с однофазным электродвигателем, кВт, не более |
0,37 |
| Потребляемая мощность с трёхфазным электродвигателем, кВт, не более | 0,37 |
| Частота вращения в диапазоне входных давлений от атмосферного до предельного остаточного, об/мин, не более | 1500 |
| Диаметр условного прохода патрубка, мм | |
| входного | 25 |
| выходного | 16 |
|
ПРИМЕЧАНИЕ: Быстрота действия и предельное остаточное давление обеспечивается при температуре окружающего воздуха от плюс 20 °С до плюс 25 °С и атмосферном давлении от 80 до 105 кПа. |
|

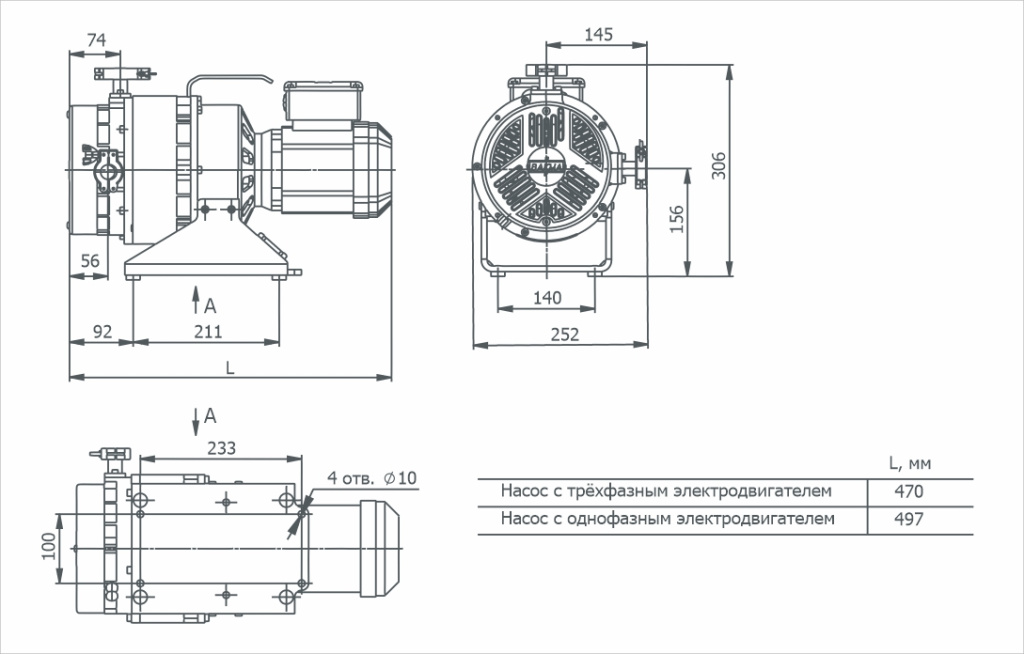

Габаритный чертёж НВСп-4

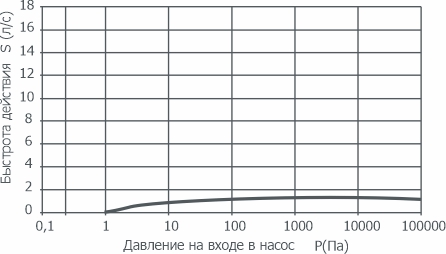

График зависимости быстроты действия от давления на входе в насос НВСп-4
➜ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
➜ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
➜ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
➜ РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру
➜ ОБЛАСТИ ПРИМЕНЕНИЯ ВАКУУМНОГО ОБОРУДОВАНИЯ можно узнать на нашем сайте
Для чего нужен Глушитель к насосу НВСп-4?
-
Угловой ручной специальный вакуумный клапан 25М УРС
-
Электромеханический вакуумный клапан КВЭ-25
-
Электромагнитный вакуумный клапан КВМ-25
- Буклет на Сухие вакуумные насосы и агрегаты
- Каталог вакуумного оборудования АО "Вакууммаш"
- Брошюра на Спиральные вакуумные насосы НВСп
- Декларация соответствия на насосы вакуумные спиральные НВСп
- Сертификат соответствия ISO
Для чего нужен Глушитель к насосу НВСп-4?
Глушитель предназначен для снижения уровня шума, создаваемого выхлопными газами при работе спирального насоса на высоких входных давлениях.
✔ Данный глушитель с присоединительными фланцами KF-40 не установлен к спиральному насосу НВСп-4, его можно приобрести отдельно, связавшись со специалистами по телефону или отправить запрос по почте.
Для чего нужен Фильтр к насосу НВСп-4?
Фильтр, устанавливаемый на вход насоса НВСп-4 позволяет минимизировать поток абразивных частиц в насос, что в свою очередь позволяет продлить срок службы торцевого уплотнения и насоса в целом. Также фильтр, устанавливаемый на входе в насос позволяет защищать не только насос, но и вакуумную систему при неправильном отключении насоса НВСп или аварийном отключении электроэнергии от попадания в нее продуктов истирания торцевого уплотнения.
✔ Данный фильтр не установлен к спиральному насосу НВСп-4, его можно приобрести отдельно, связавшись со специалистами по телефону или отправить запрос по почте.
Для чего нужны Торцевые уплотнения к насосу НВСп-4?
Насос с данным уплотнением имеет наиболее стабильную быстроту действия во всем диапазоне входных давлений, за счёт снижения торцевых перетеканий. Торцевые уплотнения изготовлены из высококачественных материалов и имеют двухкомпонентное исполнение, состоящее из двух видов фторопласта:
- антифрикционный слой фторопласта, который непосредственно входит в пару трения со спиралью насоса;
- упругий слой фторопласта, который в свою очередь обеспечивает поджатие антифрикционного слоя
✔ Для проведения технического обслуживания спирального насоса НВСп-4 можно приобрести дополнительный комплект торцевого уплотнения, связавшись со специалистами по телефону или отправить запрос по почте.
Что означает Гальваническое покрытие?
Чтобы металлические изделия не разрушались от коррозии, требуется надежная защита. Один из популярных способов защитить сталь от ржавления — гальваническое покрытие. Благодаря ему при возникновении очагов коррозии разрушается именно гальваническая изоляция, а защищаемый металл в течение длительного времени остается нетронутым.
✔ Все корпусные детали спирального насоса НВСп-4 имеют гальваническое покрытие
Что означает Степень защиты электродвигателя IP54?
Оборудование со степенью защиты IP54 означает неплохую степень герметичности. Где 5 — частичная защита от пыли и частиц диаметром менее 1 мм. Где 4 — защита от брызг, падающих с любой стороны под любым углом. Т.е оборудование может эксплуатироваться на улице, кроме мест прямого воздействия струй воды, а также в помещении с повышенной влажностью.
✔ Электродвигатель спирального насоса НВСп-4 имеет степень защиты IP54
