Винтовой вакуумный насос НВВ-650М
- Тип: Винтовой
- Масляный / Сухой: Сухой
- Диапазон давления: Высокий вакуум
- Быстрота действия, м3/ч: 630
- Напряжение питания, В: 380
- Электродвигатель, кВт: 15
- Исполнение: в корпусе
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Артикул: 0109-02V9161111
- Описание
- Характеристики
- Габариты
- Вопросы
-
Насос НВВ-650М: описание, преимущества, область применения, характеристики, рекламные материалы
Винтовой вакуумный насос от бренда Vacma (Вакма) НВВ-650М в раме надёжное и эффективное оборудование для создания вакуума с высокой производительностью в различных отраслях промышленности, отличается высоким качеством изготовления, быстрота действия при рабочем давлении 500 Па 630 м3/ч. Безмасляный (сухой) форвакуумный насос НВВ-650М имеет компактный дизайн и легко устанавливается на любую поверхности, а также имеет низкий уровень шума и вибрации, что делает его удобным в использовании.
✔ По отзывам о винтовом вакуумном насосе НВВ-650М благодаря особенной конструкции роторного механизма, насос невосприимчив к загрязнениям и может использоваться в очень "грязных" промышленных технологических процессах, такие как вакуумная металлургия.
✔ Чтобы узнать цену винтового вакуумного насоса НВВ-650М и купить с гарантией от Российского производителя достаточно отправить заявку через сайт
Преимущества НВВ-650М
✦ Материал исполнения корпуса - чугун
✦ Напряжение питания 380В (переменный ток)
✦ Электродвигатель не более 15кВт, в умеренном У1 исполнении, степень защиты IP 54
✦ Климатическое исполнение УХЛ4
✦ С частотным преобразователем
✦ С системой управления
✦ Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 2500 ч
✦ Соответствует требованиям Технического Регламента Таможенного союзаВинтовой вакуумный насос НВВ-650М оснащён
✔ Рамой на колесной базе, которая облегчает монтаж насоса в откачную систему и предохраняет насос и дополнительные компоненты от механических повреждений.
✔ Частотным преобразователем
✔ Реле избыточного давления выхлопной магистрали насоса для защиты насоса от превышения давления в выхлопной линии в случае ее перекрытия или загрязнения;
✔ Двумя датчиками температуры для защиты насоса от превышения температуры в случае слишком горячей охлаждающей воды в контуре охлаждения насоса, отсутствие охлаждающей воды в контуре охлаждения насоса;
✔ Устройством контроля и защиты насоса, состоящим из сенсорной панели оператора, совмещённой с контроллером и органами управления насосом которая обеспечивает запуск/остановку насоса по запрограммированному в контроллере режиму, обеспечивая защиту подшипников, шестерён, проточной части насоса от возможных повреждений во время проведения технологического процесса потребителем;
✔ Системой очистки и продувки для предотвращения попадания твердых частиц и паров парогазовой смеси в подшипники для предотвращения конденсации паров парогазовой смеси и осаждения твердых частиц, содержащихся в откачиваемом газе.
✔ Системой очистки и подготовки охлаждающей воды. Системой распределения и визуального контроля потока охлаждающей воды
✔ Имеет возможность управления по средствам сенсорной панели и механических кнопок расположенных на панели управления насосом, также имеет возможность подключения к внешней системе управления по средствам интерфейса связи RS-485 Modbus RTUОбласть применения НВВ-650М
Химическая промышленность; Вакуумная концентрация; Сублимационная сушка; Вакуумная перегонка; Вакуумная сушка; Процесс дегазации; Вакуумные печи; Холодильная техника; Как форвакуумные насосы для турбомолекулярных насосов; Вакуумное напыление; Пылеулавливающие системы; Вакуумная металлургия; Плазменные процессы; Производство солнечных батарей; Микроэлектроника
Основные параметры НВВ-650М
Информация для заказа НВВ-650М
→ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
→ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
→ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
→ РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру
ДокументыКаталог вакуумного оборудования АО "Вакууммаш" Буклет на Сухие вакуумные насосы и агрегаты Брошюра на Винтовые вакуумные насосы НВВ Сертификат соответствия ISOВопросы
Для чего нужен Обратный клапан к насосу НВВ-650М?
Для чего нужен Глушитель к насосу НВВ-650М?
Показать все вопросы -
- Масляный / Сухой: Сухой
- Быстрота действия, м3/ч: 630
- Напряжение питания, В: 380
- Электродвигатель, кВт: 15
- Исполнение: в корпусе
- Страна / Производитель: Россия / Вакууммаш (Вакма)
-
Вопросы:
Для чего нужен Обратный клапан к насосу НВВ-650М?
Обратный клапан это защитное соединение, устанавливаемое на выхлопной фланец насоса. Он предотвращает обратный поток газа в насос после его выключения. Во время работы насоса выходное сечение обратного клапана зависит от потока газа. После отключения насоса обратный клапан закрывается автоматически.
✔ Данный клапан установлен к винтовому насосу НВВ-650М
Для чего нужен Глушитель к насосу НВВ-650М?
Глушитель предназначен для снижения уровня шума, создаваемого выхлопными газами при работе винтового насоса на высоких входных давлениях. Особенно глушитель необходим в случае, если выхлоп откачиваемого газа планируется производить в помещение, а не в выхлопную магистраль т.к. при этом уровень звукового давления без глушителя будет составлять около 120 Дб.
✔ Данный глушитель не установлен к винтовому насосу НВВ-650М, его можно приобрести отдельно, связавшись со специалистами по телефону или отправить запрос по почте.
Что означает Преобразователь частоты?
Преобразователь частоты заменяет перепускной клапан и защищает насос от перегрузки. Даёт возможность запускать насос с атмосферного давления и изменять рабочую частоту вращения в диапазоне от 50 до 100 Гц, что в свою очередь повышает производительность.
✔ Данный преобразователь установлен к винтовому насосу НВВ-650М.
Что означает Степень защиты электродвигателя IP54?
Оборудование со степенью защиты IP54 означает неплохую степень герметичности. Где 5 — частичная защита от пыли и частиц диаметром менее 1 мм. Где 4 — защита от брызг, падающих с любой стороны под любым углом. Т.е оборудование может эксплуатироваться на улице, кроме мест прямого воздействия струй воды, а также в помещении с повышенной влажностью.
✔ Электродвигатель винтового насоса НВВ-650 имеет степень защиты IP54
Технические характеристики
Винтового вакуумного насоса НВВ-650М
Наименование параметра и размера
Значение для насоса НВВ-650
Быстрота действия при рабочем давлении 500 Па (4 мм рт.ст.), м3/ч (л/с) 630 ± 32 (175 ± 9) Предельное остаточное давление, Па (мм рт.ст.), не более:
а) полное без продувочного газа или с продувкой уплотнений со стороны выхлопа;
б) с продувкой ротора;
в) с продувкой уплотнений со стороны всасывания1 (0,008)*
10 (0,075)*
250 (1,900)*Наибольшее рабочее давление (атмосферное), кПа (мм рт.ст.), не более 106,7 (800) Наибольшее допустимое избыточное давление в выхлопной линии, не более, кПа (мм рт.ст.) 20,0 (150) Вместимость откачиваемого сосуда, м3, не более 130 Наибольшее давление паров воды на входе в насос с продувочным газом, не более, кПа (мм рт.ст.) 6,0 (45) Габаритные размеры, мм, не более:
- длина
- ширина
- высота1650
822
835Масса, кг, не более 800 Норма герметичности, м3·Па/с (л·мкм рт.ст./с), не более 1,0х10-3 (7,5) Частота вращения роторов, не более, об/мин (Гц) 7200 (120) Производительность по водяным парам при стандартных условиях по ГОСТ Р 8.740-2011, л/мин (г/ч)* 20 (720) Расход охлаждающей воды, л/мин (м3/ч), не более* 7,50 (0,45) Охлаждение Водяное Количество заливаемой рабочей жидкости Leybonol LVO 210, л 1,2±0,24 Диаметр условного прохода входного фланца, мм DN 100 ISO-K (100) Диаметр условного прохода выхлопного патрубка, мм DN 63 ISO-K (63) Охлаждающая вода:
- температура, °С
- минимальное давление подачи (нагнетания) (необходимо обеспечить беспрепятственный отвод воды
и отсутствие противодавления), МПа (бар)**
- максимальное давление подвода (нагнетания), МПа (бар)**
- номинальное давление подачи (нагнетания), установленное на редукторе
заводом изготовителем, МПа (бар)**от + 5 до + 35
0,2 (2,0)
0,7 (7,0)
0,36 (3,6)Продувочный газ:
- номинальное заданное давление «Продувочного газа» (при номинальном потоке,
с открытыми клапанами) установленное на редукторе заводом изготовителем, кПа**
- допустимое давление подвода «Продувочного газа», кПа**
- поток газа при продувке уплотнений вала/ротора, л/мин (л/с), при стандартных условиях по
ГОСТ Р 8.740-2011280
от 400 до 1000
от 22 до 107
(от 0,37 до 1,78)Класс защиты IP 54 Мощность электродвигателя, не более кВт 15 ПРИМЕЧАНИЕ:
Быстрота действия и предельное остаточное давление обеспечиваются при температуре окружающего воздуха
от плюс 5 °С до плюс 50 °С и атмосферном давлении (278 ... 323) кПа.
* – отклонение значений параметров ± 10 %.
** – избыточное давление
График зависимости быстроты действия от давления на входе в насос НВВ-650
-

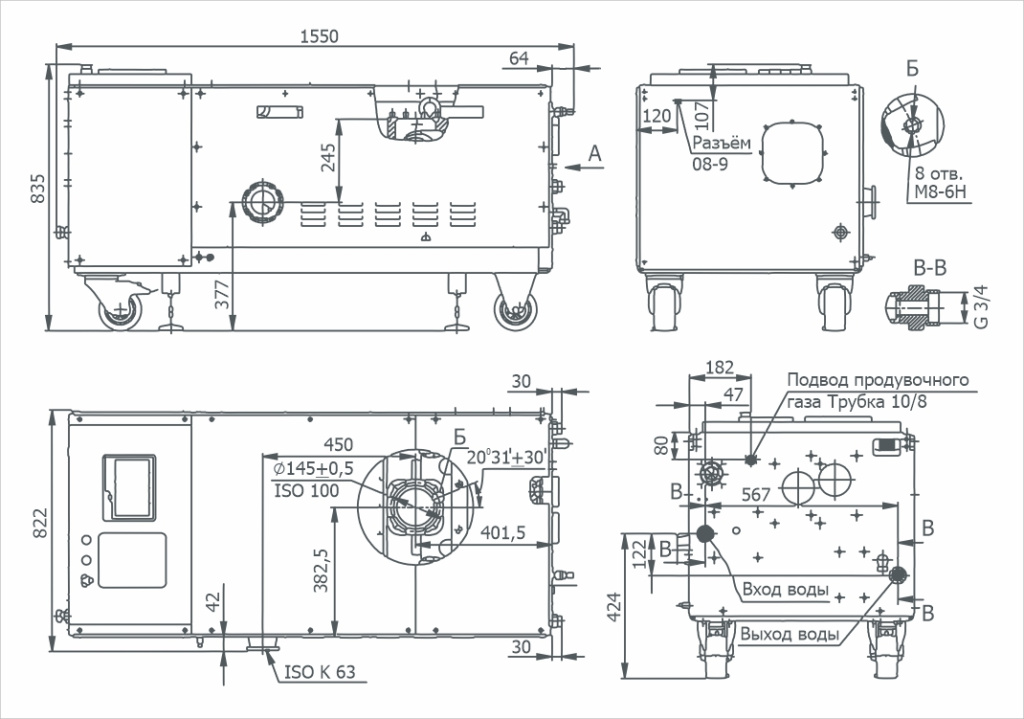

Габаритный чертёж
Винтового вакуумного насоса НВВ-650М
-
Для чего нужен Обратный клапан к насосу НВВ-650М?
Обратный клапан это защитное соединение, устанавливаемое на выхлопной фланец насоса. Он предотвращает обратный поток газа в насос после его выключения. Во время работы насоса выходное сечение обратного клапана зависит от потока газа. После отключения насоса обратный клапан закрывается автоматически.
✔ Данный клапан установлен к винтовому насосу НВВ-650М
Для чего нужен Глушитель к насосу НВВ-650М?
Глушитель предназначен для снижения уровня шума, создаваемого выхлопными газами при работе винтового насоса на высоких входных давлениях. Особенно глушитель необходим в случае, если выхлоп откачиваемого газа планируется производить в помещение, а не в выхлопную магистраль т.к. при этом уровень звукового давления без глушителя будет составлять около 120 Дб.
✔ Данный глушитель не установлен к винтовому насосу НВВ-650М, его можно приобрести отдельно, связавшись со специалистами по телефону или отправить запрос по почте.
Что означает Преобразователь частоты?
Преобразователь частоты заменяет перепускной клапан и защищает насос от перегрузки. Даёт возможность запускать насос с атмосферного давления и изменять рабочую частоту вращения в диапазоне от 50 до 100 Гц, что в свою очередь повышает производительность.
✔ Данный преобразователь установлен к винтовому насосу НВВ-650М.
Что означает Степень защиты электродвигателя IP54?
Оборудование со степенью защиты IP54 означает неплохую степень герметичности. Где 5 — частичная защита от пыли и частиц диаметром менее 1 мм. Где 4 — защита от брызг, падающих с любой стороны под любым углом. Т.е оборудование может эксплуатироваться на улице, кроме мест прямого воздействия струй воды, а также в помещении с повышенной влажностью.
✔ Электродвигатель винтового насоса НВВ-650 имеет степень защиты IP54
