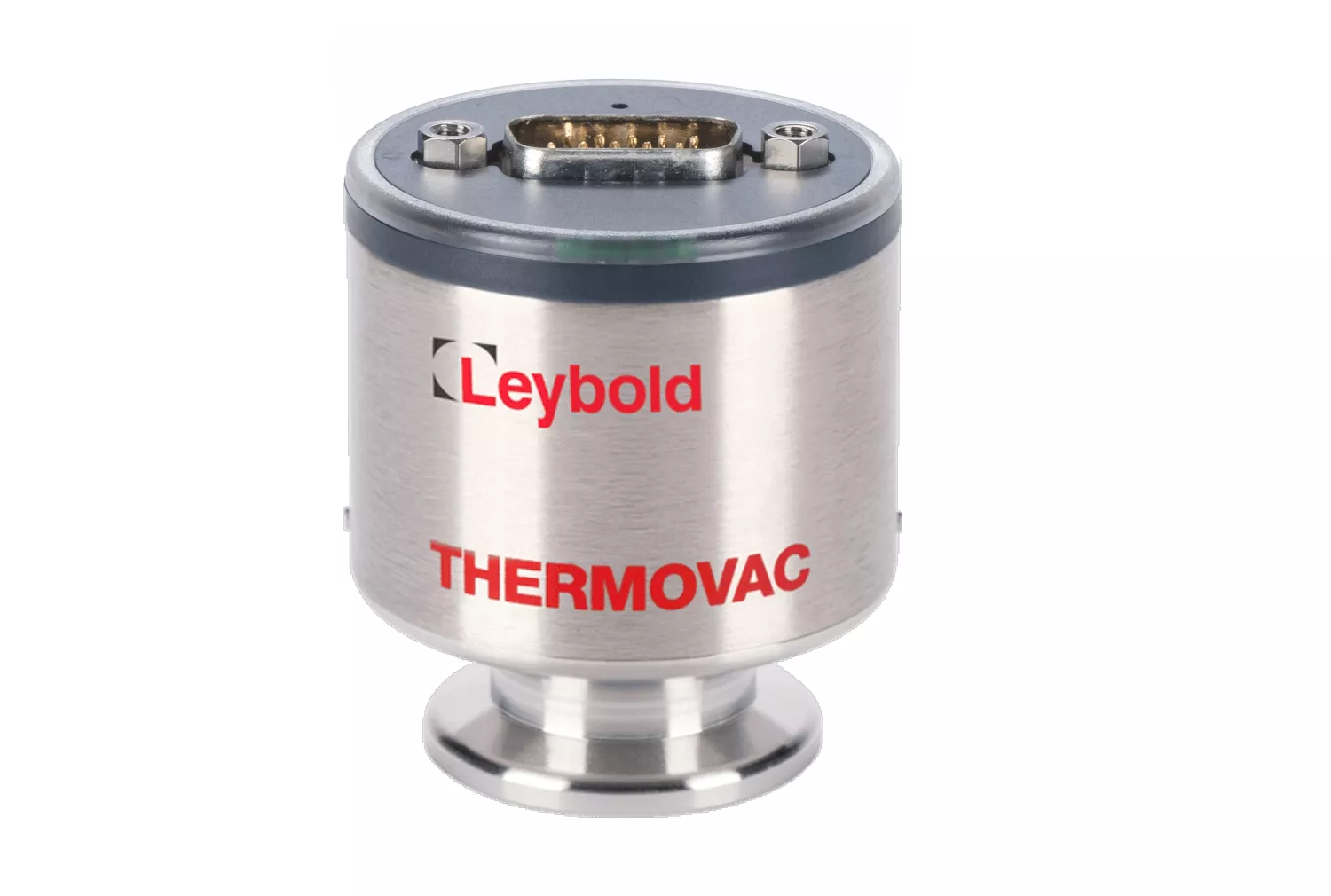

Активный датчик THERMOVAC TTR 916 N АО «Вакууммаш»
Активный датчик THERMOVAC TTR 916 N АО «Вакууммаш»

Активный датчик THERMOVAC TTR 916
1 руб.
Есть в наличии
  • Описание
  • Характеристики
  • Габариты
  • Описание датчика TTR 911 N/ TTR 916 N

    Принцип работы датчиков серии THERMOVAC основан на изменении давления при изменении теплопроводности (принцип Пирани). Измерительный элемент состоит из вольфрамовой (TTR 91/TTR 91 S) или никелевой (TTR 96 S) нити. Датчики THERMOVAC TTR 91 S и TTR 96 S имеют два встроенных переключающих реле.3

      Наименование параметра


      Значение для активного датчика
      THERMOVAC-Transmitter TTR 916

      Диапазон показаний, мбар 5x10-5 до атмосферной /
      1х10-5 до атмосферной
      [RS 232 / Display]
      * Погрешность измерения, мбар от 5x10-4 до 1x10-3 ±10 %
      от 1x10-3 до 100 ±5 %
      100 до атмосферной ±25 %
      * Повторяемость показаний, мбар от 1x10-3 до 100 ±2 %
      Принцип измерения MEMS-Pirani
      Теплопроводность в соответствии с Пирани
      Напряжение питания, В 9-30
      Потребляемая мощность, Вт ≤1,2
      Электрическое подключение FCC 68, RJ45 (analog) / Sub-D 15 PIN (digital)
      Аналоговый вывод
      V, постоянного тока
      Разрешение, бит
      Сопротивление, Ом
      Скорость обновления, Гц
      Vout = log10 (Pmbar) x 1,286 + 6,143
      от 0,61 до 10
      16
      100
      16
      Интерфейс FCC 68, RJ45 (analog) / RS232,
      EtherCAT, Profibus (digital)
      Заданная точка, диапазон, мбар 1x10-4 до 1000 / 2,7x10-4 до 1000
      [RS 232 / Display]
      Заданная точка, реле 2 [Profibus / Display] / 2 [RS 232]
      Заданная точка, номинальный контакт реле 1 А при 30 В переменного тока/ постоянного тока, резистивная нагрузка
      Заданная точка, контактное сопротивление реле,
      макс. mΩ
      100
      Заданная точка, стойкость контакта реле, мин.
      - 1 А при нагрузке 30 В постоянного тока
      - 0,2 А при нагрузке 30 В постоянного тока

      100 000
      2 000 000
      Индикаторы состояния LED-ring (3600)
      Максимальная длина кабеля, м. 100
      Предельное избыточное давление, бар 6 (10 бар для инертных газов)
      ** Диапазон рабочих температур, °C от 0 до +60
      Диапазон температур хранения, °C от -20 до +65
      Максимальная температура выпечки, °C 85 неработающий
      Максимальная относительная влажность, % ≤ 95
      Монтаж любой
      Материалы, контактирующие со средой нержавеющая сталь 304, олово, Золото,
      Viton ®, Парилен-HT ® (с покрытием)
      Мертвый объем (DN 16 ISO-KF), прибл., см3 2,8
      Габаритные размеры, мм 74,52х51,16х46
      Масса (DN 16 ISO-KF), гр 168
      Класс защиты, IP 40
      Сертификат CE EMC Directive 2014/30/EEC
      Тип контроллера ДИСПЛЕЙ ОДИН / ДВА / ТРИ
      ГРАФИК ОДИН / ДВА / ТРИ
      Примечание:
      * Точность и повторяемость являются типичными значениями, измеряемыми газообразным азотом при температуре окружающей среды после регулировки нуля.
      ** Допуски на минимальное отклонение могут быть в диапазоне 40-60 °C
