Фланцевые соединения ISO-K

Фланцевые соединения ISO-K: описание, преимущества, использование, ассортимент

Фланцевые соединения типа ISO-K позволяют соединять компоненты от DN 63 до DN 630 в любом положении, независимо от расположения отверстий для болтов на любых не подвижных фланцах. Состоят из двух фланцев, центрирующего кольца, уплотнительного кольца и несколько стягивающих струбцин. Количество струбцин зависит от размеров соединяемых фланцев. Центрующее кольцо с уплотнением располагается между опорными поверхностями фланцев ISO-K. За счёт сжатия уплотнительного кольца обеспечивается вакуумно-плотное соединение. В системах с избыточным давлением используется дополнительное внешнее кольцо, позволяющее соединению сохранять герметичность при давлениях выше атмосферного.

Способы соединения фланцев ISO-К

• Соединение двух фланцев ISO-K (рис.1)
  Два фланца ISO-К могут быть соединены с помощью когтевых зажимов (двойная струбцина). При этом захваты струбцин размещаются в проточке, расположенной со стороны противоположной опорным поверхностям фланцев ISO-К, а усилие для сжатия уплотнительного кольца обеспечивается последовательной затяжкой болтов зажимов-струбцин.




• Соединение фланца ISO-K к фланцу большого диаметра (рис.2)
  Фланец ISO-К присоединяется к фланцу большого диаметра с помощью струбцин. Захваты зажимов размещаются в проточке, расположенной со стороны, противоположной опорным поверхностям фланцев ISO-К, а усилие для сжатия уплотнительного кольца обеспечивается последовательной затяжкой болтов зажимов, заворачивающихся в глухие отверстия фланца большого диметра.




• Соединение фланца ISO-K с помощью фланцев ISO-F и стопорных колец (рис.3)
  С помощью фланцев ISO-F и стопорных колец можно соединить как два фланца ISO-К, так и присоединить фланец ISO-К к фланцу большого диаметра. В этом случае стопорное кольцо располагается в проточке, расположенной на боковой поверхности фланца ISO-К, являясь опорой для фланца ISO-F. Усилие для сжатия уплотнительного кольца обеспечивается болтами, располагающимися в отверстиях фланца ISO-F




Преимущества соединений ISO-K

• ■   Поворачивается в любом направлении

• ■   Быстрый, безопасный и надёжный

• ■   Подходит для давлений до 10-7 мбар при использовании уплотнительных колец

• ■   Подходит для давлений до 10-9 мбар при использовании металлических прокладок

• ■   Легко адаптируется к другим фланцевым системам

• ■   Легко разбирается и моется


Использование соединений ISO-K

Фланцевые соединения типа ISO-K используются в вакуумных системах для соединения фланцев с диаметром проходного отверстия 63 мм и до 630 мм. Некоторые сферы применения:

• ■    В магистрали предварительной откачки и форвакуумные магистрали крупных вакуумных систем

• ■    В соединения трубопроводов высоковакуумных систем с высокой проводимостью

• ■    В модульных системах, конструкция которых периодически модифицируется

• ■    В системах, нуждающиеся в частой очистке

• ■    В экспериментальных системах в научно-исследовательских лабораториях

Поставляем широкий ассортимент фланцевых соединений ISO-K

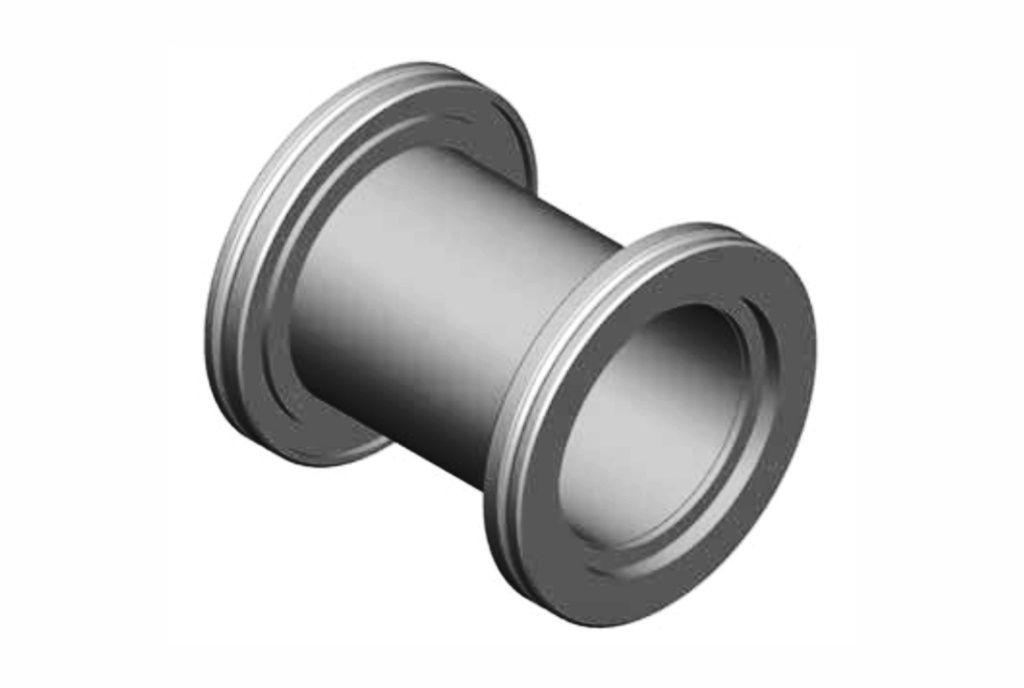

Уплотнительные кольца ISO-К Ультрауплотняющие кольца ISO-K Центрирующие кольца ISO-K в сборе Центрирующие кольца (алюминий) ISO-K в сборе Центрирующие кольца ISO-K с фильтром тонкой очистки Фланцы ISO-K глухие Фланцы ISO-K под сварку Фланцы ISO-K с патрубком Адапторы ISO-K / CF Редукторы ISO-K / K Уголки ISO-K сварные Уголки ISO-K тянутые Тройники ISO-K Кресты ISO-K Сильфоны ISO-K Сильфоны ISO-K гибкие Когтевые зажимы ISO-K Струбцины ISO-K Струбцины ISO-K для уплотнения паза в опорной плите Болты на фланцевые соединения ISO-K
