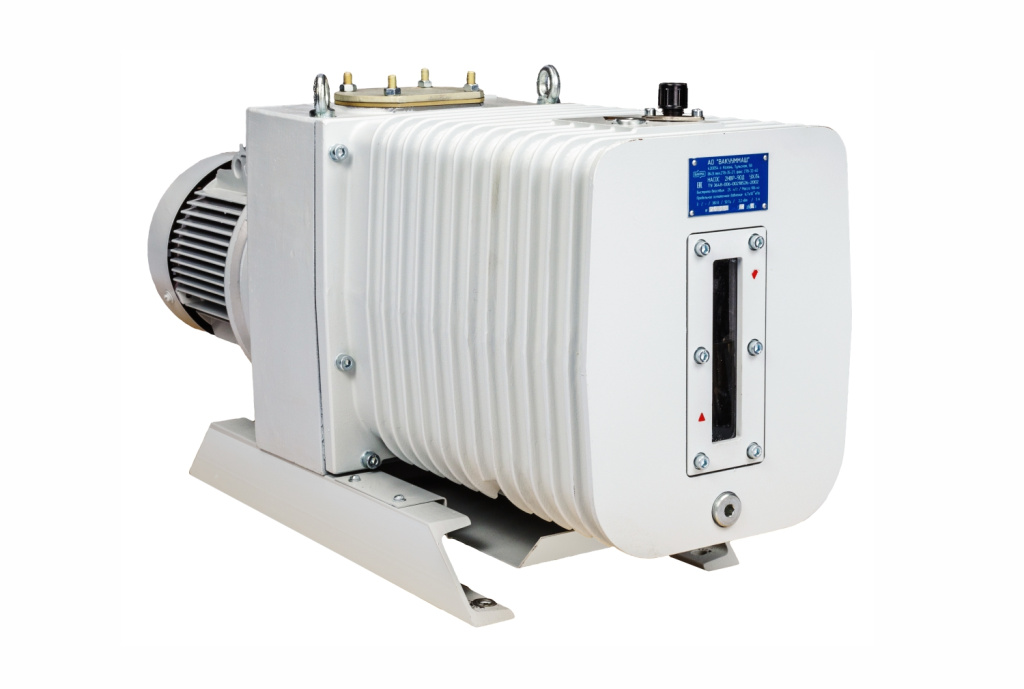

Пластинчато-роторные вакуумные насосы НВР

Пластинчато-роторные вакуумные насосов НВР: описание, применение, принцип действия, рекламные материалы

Двухступенчатые пластинчато-роторные вакуумные насосы НВР предназначены для откачки из герметичных сосудов воздуха и неагрессивных к рабочей жидкости и материалам конструкции взрывопожаробезопасных нетоксичных газов, паров и парогазовых смесей, предварительно очищенных от капельной влaги и механических загрязнений, с содержанием кислорода не более, чем в воздухе (21 % по объему) при нормальных условиях, от атмосферного давления до предельного остаточного, при давлении в выходном сечении, не превышающем атмосферное более, чeм на 9,3 кПa (70 мм рт.ст.). Пластинчато-роторный вакуумный насос 2НВР-5ДГ предназначен для откачки из герметичных объемов и перекачки в герметичные объёмы до абсолютного выпускного давления воздуха, а также инертных (например: гелий, аргон и т.д.) и токсичных газов, неагрессивных к материалам конструкции и рабочей жидкости нacoсa. Вид климатического исполнения пластинчато-роторный вакуумных насосов УХЛ 4 по ГОСТ 15150-69, но при температуре окружающего воздуха и откачиваемой среды от 283 К до 308 К (от плюс 10 ⁰С до плюс 35 ⁰С). Пластинчато-роторный вакуумный насос HBP-4,5Д изготавливается также видом климатического исполнения О4 по ГОСТ 15150-69. Требования к качеству электроэнергии по ГОСТ 13109-97, за исключением насоса HBP-0,1Д - требования по ГОСТ Р 53390-2009

Перечень пластинчато-роторных насосов НВР

Область применения насосов НВР

Принцип действия насосов НВР

Схема Пластинчато-роторного вакуумного насоса НВР

При вращении ротора 4 с пластинами 5, прижимаемыми к цилиндру 3 пружинами 6, газ, вcaсывaeмый через патрубок 2, вытесняется через выхлопной клапан 1 вследствие периодического изменения объёмов полостей А и Б рабочей камеры.

Эксплуатационные характеристики насосов НВР

■ По способу защиты человека от поражения электрическим током насосы НВР относятся к электрооборудованию I класса по ГОСТ 12.2.007.0-75
■ Сопротивление изоляции обмоток электродвигателя должно быть не менее 0,5 МОм
■ Консервацию и расконсервацию производить с соблюдением правил техники безопасности по ГОСТ 9.014-78.
■ Уровни звукового давления в октавных полосах частот, создаваемые насосами на расстоянии 1 м от их контура, не должны превышать значений, установленных ГОСТ 12.1.003-83 и приведенных в таблице

Среднегеометричесхие частоты октавных полос, Гц	31,5	63	125	250	500	1000	2000	4000	8000	Уровень звуха, дБа, не более
Уровень звукового давления, дБ, не более для насосов: НВР-0,1Д; 2НВР-0,1ДМ; НВР-4,5Д	93	79	70	63	58	55	52	50	49	60
Уровень звукового давления, дБ, не более для насоса 2НВР-5ДМ1	96	83	74	68	63	60	57	55	54	65
Уровень звукового давления, дБ, не более для насосов: 2НВР-60Д; 2НВР-90Д; 2НВР-250Д; 2НВР-5ДГ	103	91	83	77	73	70	68	66	64	75

■ Для обеспечения нормальной работы насоса необходимо поддерживать уровень рабочей жидкости и своевременно проводить замену рабочей жидкости
■ Первую замену рабочей жидкости следует проводить через 100 ч работы насоса, а в дальнейшем через 2500 ч. Рекомендуется более частая смена рабочей жидкости, если насос работает в условиях, вызывающих быстрое загрязнение и коксование рабочей жидкости (запыленность, влажность)
■ Не допускать перегрева насос

Техническое обслуживание насосов НВР

Техническое обслуживание предназначено для поддержания насоса в постоянной технической готовности. Для насоса, используемого по прямому назначению или находящегося на хранении не более трех месяцев, устанавливаются следующие виды технического обслуживания:

■ TO-1 - ежемесячное техническое обслуживание. Проводится не реже одного раза в месяц
■ TO-2 - годовое техническое обслуживание. Проводится не реже одного раза в год, независимо от того, работает насос или нет

Ресурс, срок службы и гарантия насосов НВР

■ Pecypc до первого капитального ремонта 12500 ч в течение срока службы 3 лет, в том числе срок хранения 1 год в упаковке изготовителя в складских помещениях.<
■ Гарантийный срок эксплуатации Hacoca — 12 месяцев при гарантийной наработке, не превышающей 2500 часов, кроме насосов HBP-0,1Д, 2НВР-0,1ДМ, 2HBP-5ДM1
■ Гарантийная наработка не более 1000 часов для HBP-0,1Д, 2HBP-0,1ДM
■ Гарантийная наработка 4500 часов для 2HBP-5ДM1

Купить насосы НВР
(бренд VACMA)

✔ В нашем ассортименте вы найдёте двухступенчатые пластинчато-роторные вакуумные насосы НВР с масляным уплотнением, с производительностью от 0,4 м³/ч до 230 м³/ч. Ознакомиться с отзывами на насосы НВР можно на нашем сайте в карточке товара. В карточке каждого оборудования подробное описание, технические характеристики и габаритный чертёж, это вам поможет сделать выбор. Перед покупкой рекомендуем проконсультироваться со специалистами связавшись по телефону, почте или обратной связи на сайте. СПЕЦИАЛИСТЫ АО ВАКУУММАШ предоставят оптимальный вариант оборудования и актуальную цену.
■ Двухступенчатые пластинчато-роторные вакуумные насосы НВР купить с гарантией
■ Цены от Российского производителя АО «Вакууммаш»
■ В каталоге насосы НВР высокого качества изготовления
