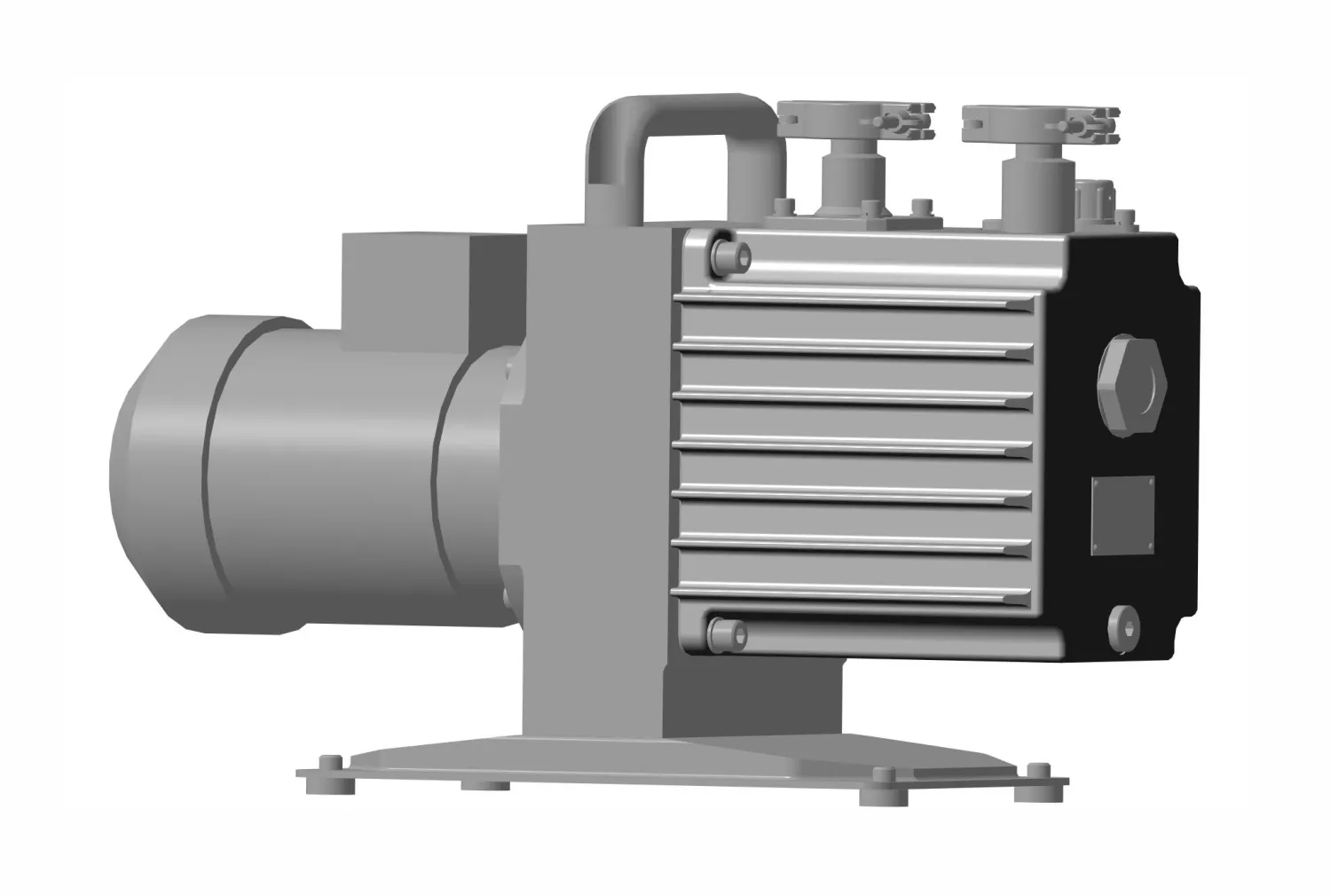

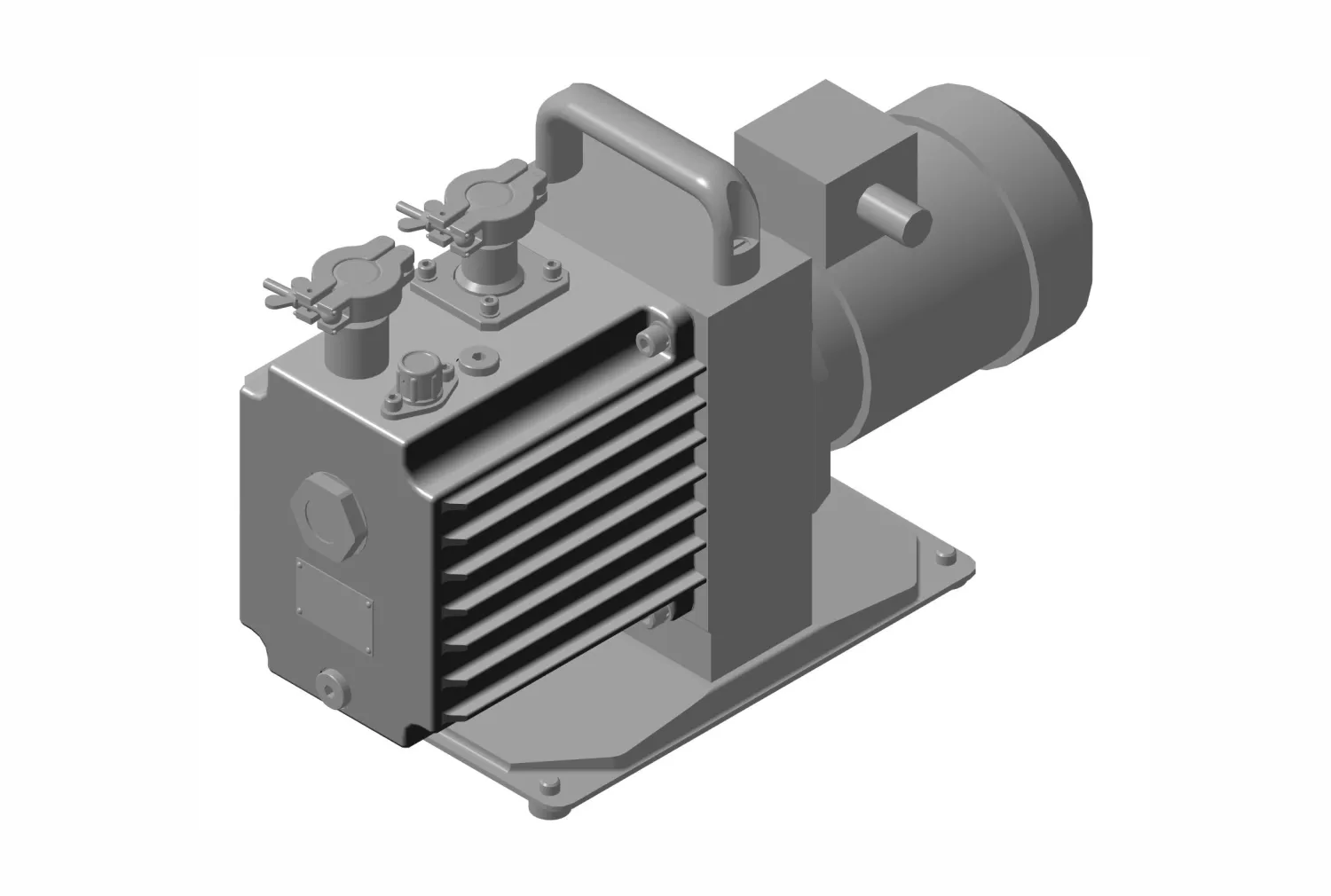

Пластинчато-роторный вакуумный насос 2НВР-5Д
вакуумный насос 2НВР-5Д
- Тип: Пластинчато-роторный
- Масляный / Сухой: Масляный
- Диапазон давления: Низкий вакуум (форвакуумный)
- Быстрота действия, м3/ч: 4,5
- Электродвигатель (220В), кВт: 0,37
- Электродвигатель (380В), кВт: 0,37
- Исполнение: Двухступенчатый
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- 220В (+/-10В) (переменный ток)
- 380В (переменный ток)
- -
Пластинчато-роторный насос 2НВР-5Д: описание, преимущества, область применения, принцип работы, технические характеристики, габаритный чертёж, рекламные материалы
Масляный пластинчато-роторный вакуумный насос 2НВР-5Д от бренда VACMA производительностью 4,5 куб.м/ч представляет собой двухступенчатый механизм, который создаёт вакуумное пространство за счёт перемещения масла через специальные пластины и ротор, является незаменимым инструментом для создания и поддержания вакуума в различных процессах производства. Обладает высокими эксплуатационно-техническими характеристиками. Для того чтобы в корпусе насоса не происходило образование конденсата оснащён газобалластным устройством
Чем насос 2НВР-5Д отличается от насоса НВР-4,5Д?
-
Увеличенный ресурс за счет уменьшения частоты вращения.
- Наработка на отказ 4500 часов у 2НВР-5Д
- Наработка на отказ 2500 часов у НВР-4,5Д -
Улучшенные характеристики
- Рост=5х10-3мм рт. ст. у 2НВР-5Д
- Рост=8х10-3мм рт. ст. у НВР-4,5Д -
Комплектация маслоотделителем (доп.опция)
- Нет такой возможности у НВР-4,5Д -
Встроенный отсечной клапан с напуском воздуха при останове на входе в насос
- Нет в наличии у НВР-4,5Д -
Комплектация однофазным электродвигателем (доп.опция)
- Нет такой возможности у НВР-4,5Д -
Улучшена защита насоса от протечек масла за счет герметизации дополнительной манжетой.
-
Улучшены подшипниковые опоры за счет установки современных подшипников скольжения.
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
✔ По отзывам о двухступенчатом пластинчато-роторном вакуумном насосе 2НВР-5Д хорошо зарекомендовал себя в качестве форвакуумного насоса в системах для получения более высокого вакуума.
✔ Купить пластинчато-роторный вакуумный насос 2НВР-5Д от бренда Vacma (Вакма) можно с дополнительной комплектацией: вакуумные клапаны, фланцевые соединения, вакуумное масло. Узнать цену можно у специалистов АО «Вакууммаш» на нашем сайте, для этого достаточно отправить заявку.
Преимущества 2НВР-5Д
- ■ Материал корпуса из алюминия
- ■ Воздушное охлаждение
- ■ Заправлен маслом VACMA OIL 100
- ■ Эффективное маслораспределение
- ■ Насос смонтирован на центральной стойке
- ■ Моноблочная конструкцию
- ■ Снабжен газобалластным устройством
- ■ Воздушная система охлаждения
- ■ Мощность электродвигателя 0,37 кВт
- ■ Электродвигатель в умеренном (У1) (У2) исполнении, степень защиты IP54
- ■ Климатическое исполнение УХЛ-4
- ■ Высокая надежность насоса
- ■ Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 4500 часов
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Область применения 2НВР-5Д
Пищевая промышленность Деревообработка Целлюлозно-бумажное производство Нефтехимическая промышленность Химическая промышленность Производство резиновых изделий Производство кристаллов Металлургия Машиностроение Производство электрооборудования Производство электроэнергии Строительная отрасль Научно-исследовательская деятельность Медицина Сельское хозяйство Добыча полезных ископаемых Обработка отходов
Технические характеристики 2НВР-5Д
|
Наименование параметра и размера |
Значение для насоса 2НВР-5Д |
| Диаметр условного прохода патрубков входного/выходного, мм | 25/25 |
| Быстрота дeйствия в диaпазоне давлений на входе от атмосферного до 0,27 кПа (2 мм рт.ст.), м3/ч (л/с) |
4,5 +0,7 -0,5 |
|
Предельное остаточное давление, Па (мм рт.ст.), не более, при применении рабочей жидкости VACMA OIL 100: Парциальное без газобалласта Полное без газобалласта Полное с газобалластом |
1х10-2 (7,5х10-5) 6,7х10-1 (5х10-3) 6,7х100 (5х10-2) |
| Наибольшее рабочее давление, кПа (мм рт.ст.) | 0,13 (1) |
| Объем откачиваемого сосуда, м3, не более | 1 |
| Наибольшее давление паров воды на входе насоса кПa (мм рт.ст.) | 2,7 (20) |
| Количество рабочей жидкости, заливаемой в насос, дм3 | 0,8 -0,2 |
| Мощность электродвигателя, кВт | 0,37 |
|
Питание электродвигателя от сети напряжением, В Однофазный Трёхфазный |
220 380 |
|
Габаритные размеры, мм, не более: Длина Ширина Высота |
480 (460*) 160 (160*) 287 (287*) |
| Масса, кг, не более** | 24 |
|
ПРИМЕЧАНИЕ: Быстрота действия и предельное остаточное давление обеспечиваются при температуре окружающего и откачиваемого воздуха от +100С до +250С и атмосферном давлении на входе от 630 мм рт.ст. до 800 мм рт.ст. * Габаритные размеры указаны для трёхфазного электродвигателя ** Без учёта рабочей жидкости |
|
Габаритный чертёж 2НВР-5Д
График зависимости быстроты действия от давления на входе в насос 2НВР-5Д
➜ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
➜ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
➜ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
➜ РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру
➜ ОБЛАСТИ ПРИМЕНЕНИЯ ВАКУУМНОГО ОБОРУДОВАНИЯ можно узнать на нашем сайте
Для чего необходимо Газобалластное устройство?
-
Минеральное вакуумное масло VACMA OIL 100
-
Маслоотделитель 2МО-5
-
Вакуумные затворы
Для чего необходимо Газобалластное устройство?
При смешивании вакуумного масла с водой (водяным паром) образуется водно-масляная эмульсия, которая не может обеспечить ни достаточную герметичность насоса, ни достаточное охлаждение, ухудшаются смазывающие свойства масла, что в будущем приводит к поломке насоса, кроме того, вода способствует ускоренной коррозии металла, что тоже нежелательно. И вот для того, чтобы в корпусе насоса не происходило образование конденсата, т.е. эмульсии, используют газобалластное устройство.
✔ Пластинчато-роторный насос НВР-4,5Д снабжен данным газобалластным устройством
Что означает Степень защиты электродвигателя IP54?
Оборудование со степенью защиты IP54 означает неплохую степень герметичности. Где 5 — частичная защита от пыли и частиц диаметром менее 1 мм. Где 4 — защита от брызг, падающих с любой стороны под любым углом. Т.е оборудование может эксплуатироваться на улице, кроме мест прямого воздействия струй воды, а также в помещении с повышенной влажностью.
✔ Электродвигатель пластинчато-роторного насоса НВР-4,5Д имеет степень защиты IP54
