Напускной вакуумный клапан 3КН-2,5 (нормально-открытый)
Напускной вакуумный клапан 3КН-2,5 (нормально-открытый)
Материал корпуса из углеродистой стали
Вид уплотнения Витон (фторкаучук)
Напряжение питания 220В (переменный ток)
Климатическое исполнение УХЛ4
Гарантия 12 месяцев
Соответствует требованиям Технического Регламента Таможенного союза
- Тип: Натекатель (клапан напуска)
- Категория: Запорно-регулирующий клапан
- Диаметр условного прохода, мм: 25
- Время открывания/закрывания, с: 0,3/0,1
- Напряжение питания, В: 220
- Страна: Россия
Ремонтный комплект
Без комплекта
- Без комплекта
- С комплектом
- -
1 500 руб.
Добавить в сравнение
Распечатать страницу
-
+
шт
УЗНАТЬ ЦЕНУ
Есть в наличии
Материал корпуса из углеродистой стали
Вид уплотнения Витон (фторкаучук)
Напряжение питания 220В (переменный ток)
Климатическое исполнение УХЛ4
Гарантия 12 месяцев
Соответствует требованиям Технического Регламента Таможенного союза
- Описание
- Характеристики
- Габариты
- Дополнительно
-
Описание
В состав напускного клапана 3КН-2,5 входит гайка, фильтр установлен в корпусе между двумя кольцами.
Напускного вакуумного клапана 3КН-2,5 (нормально-открытый)- Открытие напускного клапана 3КН-2,5 осуществляется при обесточивании катушки электромагнита и под механическим давлением пружины якорь возвратится в исходное положение.
- Закрытие напускного клапана 3КН-2,5 происходит при подаче электрического напряжения определенной мощности на клеммы катушки. Якорь вовлекается в башмак, обеспечивая закрытие протокового канала.
Преимущества
✦ Материал корпуса из углеродистой стали
Напускного вакуумного клапана 3КН-2,5 (нормально-открытый)
✦ Время открывания/закрывания 0,3/0,1с
✦ Вид уплотнения Витон (фторкаучук)
✦ Напряжение питания 220В AC (переменный ток)
✦ Климатическое исполнение УХЛ4
✦ Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 2000 циклов "Открыто-Закрыто"
✦ Соответствует требованиям Технического Регламента Таможенного союзаУстановка Напускного вакуумного клапана 3КН-2,5 (НО) совместима с вакуумными насосами
✔ масляным пластинчато-роторным вакуумным насосом 2НВР-5ДМ1
✔ сухим (безмасляным) спиральным вакуумным насосом НВСп-4 и НВСп-12
✔ с вакуумными насосами других производителейОсновные параметры
Напускного вакуумного клапана 3КН-2,5 (нормально-открытый)
Информация для заказа
Напускного вакуумного клапана 3КН-2,5 (нормально-открытый)
-
- Категория: Запорно-регулирующий клапан
- Диаметр условного прохода, мм: 25
- Время открывания/закрывания, с: 0,3/0,1
- Напряжение питания, В: 220
- Страна: Россия
Технические характеристики
Клапана вакуумного напускного 3КН-2,5 (нормально-открытый)
Наименование параметра
Значение для клапана 3КН-2,5 НЗ НО Норма герметичности, л·Па/c (л·мкм рт.ст./c), не более 2,7х10-4 (2,1х10-3) 2,7х10-4 (2,1х10-3) Питание клапана (от УУК-1): напряжение сети, В 220 (±5%)* 220 (±5%)* частота, Гц 50 50 потребляемый ток, А, от 0,35 до 0,55** от 0,35 до 0,55** Перепад давлений в закрытом положении клапана, Па (мм рт. ст.), не более 1,07х105 (800) 1,07х105 (800) Время открывания (закрывания), с, не более 0,1 (0,3) 0,3 (0,1) Масса клапана, кг, не более 1,4 1,4 Масса УУК-1, кг, не более 0,7 0,7
ПРИМЕЧАНИЕ:
* Параметр должен быть стабилизирован в указанном диапазоне.
** Параметр имеет конкретную величину для каждого клапана.
Его величина указана на табличке фирменной УУК-1.
-

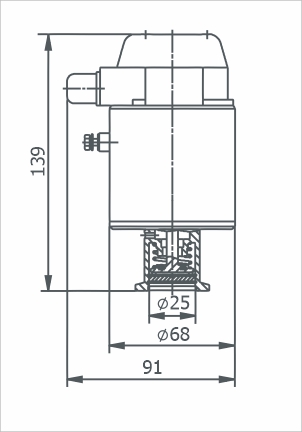

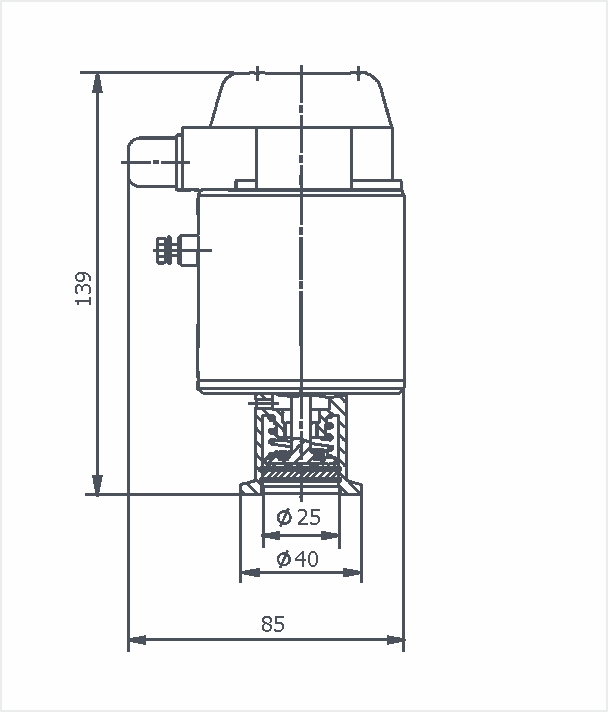

Габаритный чертёж
Клапана вакуумного напускного 3КН-2,5 (нормально-открытый)
-
