Напускной вакуумный клапан 3КН-2,5 (нормально-закрытый)
- Тип: Натекатель (клапан напуска)
- Категория: Запорно-регулирующий клапан
- Время открывания/закрывания, с: 0,1/0,3
- Напряжение питания, В: 220
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 25
- С комплектом
- Без комплекта
- -
Напускной клапан 3КН-2,5 (нормально-закрытый): описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы
Открытие напускного клапана 3КН-2,5 осуществляется при обесточивании катушки электромагнита и под механическим давлением пружины якорь возвратится в исходное положение. Закрытие происходит при подаче электрического напряжения определенной мощности на клеммы катушки. Якорь вовлекается в башмак, обеспечивая закрытие протокового канала.
Установка 3КН-2,5 НЗ совместима с вакуумным насосом
-
Вакуумный насос других производителей
Комплект монтажный частей
-
- С комплектом
- Без комплекта
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
Преимущества 3КН-2,5 (нормально-закрытый)
- ■ Материал корпуса из углеродистой стали
- ■ Время открывания/закрывания 0,1/0,3с
- ■ Вид уплотнения Витон (фторкаучук)
- ■ Напряжение питания 220В AC (переменный ток)
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 12 месяцев, при наработке не превышающей 2000 циклов "Открыто-Закрыто"
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Технические характеристики 3КН-2,5 (нормально-закрытый)
|
Наименование параметра |
Значение для клапана 3КН-2,5 НЗ |
| Норма герметичности, л·Па/c (л·мкм рт.ст./c), не более | 2,7·10–4 (2,1·10–3) |
| Питание клапана (от УУК-1): | |
| напряжение сети, В | 220 (±5%)* |
| частота, Гц | 50 |
| потребляемый ток, А, | от 0,35 до 0,55** |
| Перепад давлений в закрытом положении клапана, Па (мм рт. ст.), не более | 1,07·105 (800) |
| Время открывания (закрывания), с, не более | 0,1 (0,3) |
| Масса клапана, кг, не более | 1,4 |
| Масса УУК-1, кг, не более | 0,7 |
|
ПРИМЕЧАНИЕ: * Параметр должен быть стабилизирован в указанном диапазоне. ** Параметр имеет конкретную величину для каждого клапана. Его величина указана на табличке фирменной УУК-1. |
|

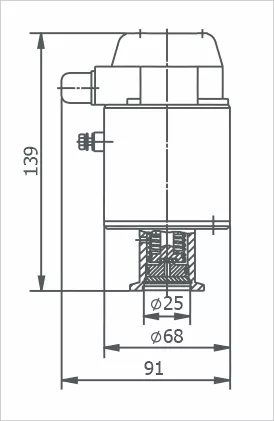

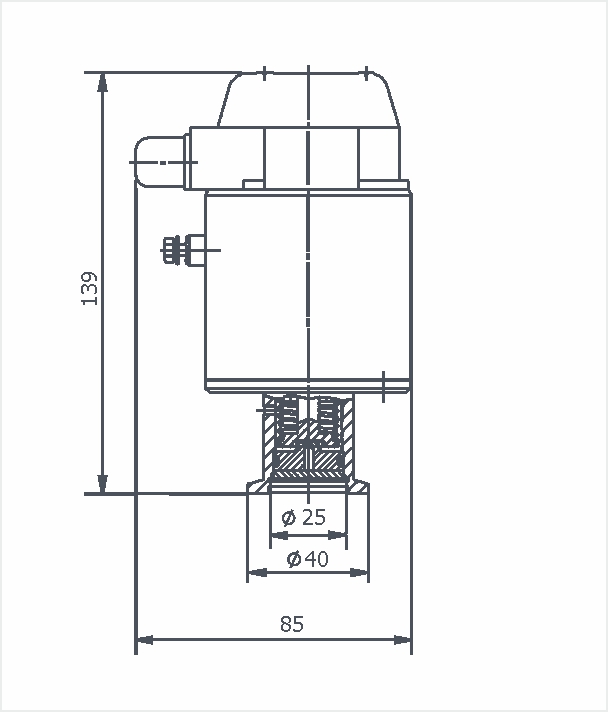

Габаритный чертёж 3КН-2,5 (нормально-закрытый)
