Пластинчато-роторный насос 2НВР-5ДМ1: описание, преимущества, область применения, принцип действия, технические характеристики, габаритный чертёж, рекламные материалы
Масляный пластинчато-роторный вакуумный насос 2НВР-5ДМ1 от бренда VACMA производительностью 19,8 куб.м/ч представляет собой двухступенчатый механизм, который создаёт вакуумное пространство за счёт перемещения масла через специальные пластины и ротор, является незаменимым инструментом для создания и поддержания вакуума в различных процессах производства. 2НВР-5ДМ1 проверен временем, отличается безотказной работой и высокими эксплуатационно-техническими характеристиками, для того, чтобы в корпусе насоса не происходило образование конденсата оснащён газобалластным устройством. Пластинчато-роторный вакуумный насос 2НВР-5ДМ1 может применяться как форвакуумный насос в комбинации с диффузионными (НД, НВДМ), бустерными (2НВБМ), двухроторными типа Рутс (НВД), турбомолекулярными и крионасосами
Электродвигатель
-
- Мощность 0,0,75 кВт с однофазным электродвигателем
- Мощность 0,55 кВт с трёхфазным электродвигателем
✔ По отзывам о двухступенчатом пластинчато-роторном вакуумном насосе 2НВР-5ДМ1 хорошо зарекомендовал себя в качестве форвакуумного насоса в системах для получения более высокого вакуума.
✔ Купить пластинчато-роторный вакуумный насос 2НВР-5ДМ1 от бренда Vacma (Вакма) можно с дополнительной комплектацией: вакуумные клапаны, фланцевые соединения, маслоотделитель, вакуумное масло. Узнать цену можно у специалистов АО «Вакууммаш» на нашем сайте, для этого достаточно отправить заявку.
Преимущества 2НВР-5ДМ1
- ■ Состоит в реестре Минпромторга. Реестровый номер № 10597287
- ■ Материал корпуса из алюминия
- ■ Воздушное охлаждение
- ■ Внутри штуцера установлен фильтр
- ■ Снабжён газобалластным устройством
- ■ Входной патрубок ISO
- ■ Заправлен маслом VACMA OIL 100
- ■ Мощность электродвигателя (220В) 0,75 кВт
- ■ Мощность электродвигателя (380В) 0,55 кВт
- ■ Электродвигатель в умеренном (У1) (У2) исполнении, степень защиты IP54
- ■ Климатическое исполнение УХЛ4
- ■ Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 4500 часов
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Область применения 2НВР-5ДМ1
Пищевая промышленность Деревообработка Целлюлозно-бумажное производство Нефтехимическая промышленность Химическая промышленность Производство резиновых изделий Производство кристаллов Металлургия Машиностроение Производство электрооборудования Производство электроэнергии Строительная отрасль Научно-исследовательская деятельность Медицина Сельское хозяйство Добыча полезных ископаемых Обработка отходов
Принцип работы 2НВР-5ДМ1
При вращении ротора с пластинами, прижимаемыми к цилиндру пружинами, газ, всасываемый через входной патрубок, вытесняется через выхлопной клапан вследствие периодического изменения объемов полостей рабочей камеры. Корпус насоса 2НВР-5ДМ1 и электродвигатель крепятся к стойке. Корпус одновременно является емкостью для залива рабочей жидкости, которое предназначено для уплотнения рабочих зазоров роторного механизма, выхлопных клапанов I и ll ступеней и смазки трущихся поверхностей. Рабочая жидкость заливается и сливается через отверстия в корпусе, закрываемые заглушками и с уплотнителем. Рабочая жидкость через канал в крышке поступает в цилиндры, манжеты и подшипники. Контроль уровня рабочей жидкости производится через маслоуказатель. Патрубок крепится на корпусе при помощи фланца, и уплотняется прокладкой. В нем же установлен сетчатый фильтр.
Выхлоп вакуумного насоса 2НВР-5ДМ1 осуществляется через штуцер, установленный на корпусе, на корпусе насоса имеется пробка газобалластного устройства уплотняемая уплотнителем, предназначенная для предотвращения конденсации паров при откачке паров и парогазовых смесей. Цилиндры в сборе с крышками образуют рабочий блок из двух последовательно соединенных рабочих камер-ступеней. Газ проходит из I ступени во II ступень через перепускной канал в крышке, который уплотняется уплотнителем. Сжимаемый газ последовательно проходит обе ступени и выталкивается через клапан, а при больших входных давлениях — дополнительно через клапан I ступени и дальше из корпуса через штуцер выбрасывается в отводящую магистраль. К ротору I ступени вращение передается от электродвигателя через полумуфту, упругую втулочно-пальцевую полумуфту с упругой втулкой и шпонку. На ротор II ступени вращение передается через шпонку.
Технические характеристики 2НВР-5ДМ1
Наименование параметра и размера
|
Значение для насоса
2НВР-5ДМ1
|
Диаметр условного прохода входного / выходного патрубков, мм
|
25/25
|
Быстрота действия диапазоне давлений на входе от атмосферного до 0,27 кПа (2 мм рт.ст.), м3/ч (л/с)
|
19,8 +3,0
-2,0
(5,5 +0,82
-0,55)
|
Предельное остаточное давление, Па (мм рт.ст.), не более, при применении рабочей жидкости VACMA OIL 100
|
|
парциальное без газобалласта
|
1,0х10-2(7,5х10-5)
|
полное без газобалласта
|
6,7х10-1(5х10-3)
|
полное с газобалластом
|
6,7х100 (5х10-2)
|
Наибольшее рабочее давление, кПа (мм рт.ст.)
|
0,133 (1)
|
Объем откачиваемого сосуда, мЗ, не более
|
3,5
|
Наибольшее давление паров воды на входе насоса кПa (мм рт.ст.)
|
2,7 (20)
|
Количество рабочей жидкости, заливаемой в насос, дм3
|
1,5-0,2
|
Питание электродвигателя от сети трёхфазного переменного тока с частотой 50 Гц напряжением, В
|
380
|
Питание электродвигателя от сети однофазного переменного тока с частотой 50 Гц напряжением, В
|
220
|
Мощность трёхфазного электродвигателя, кВт
|
0,55
|
Мощность однофазного электродвигателя, кВт
|
0,75
|
Габаритные размеры с трехфазным электродвигателем, мм, не более:
|
|
длина
|
555
|
ширина
|
166
|
высота
|
286
|
Габаритные размеры с однофазным электродвигателем, мм, не более:
|
|
длина
|
590
|
ширина
|
180
|
высота
|
286
|
Масса, кг, не более*
|
28
|
* Без учёта рабочей жидкости
ПРИМЕЧАНИЕ:
Быстрота действия и предельное остаточное давление обеспечиваются при температуре окружающего и откачиваемого воздуха от плюс 10°C до плюс 25 "С и атмосферном давление на выходе от 630 мм рт.ст до 800 мм рт.ст.
|

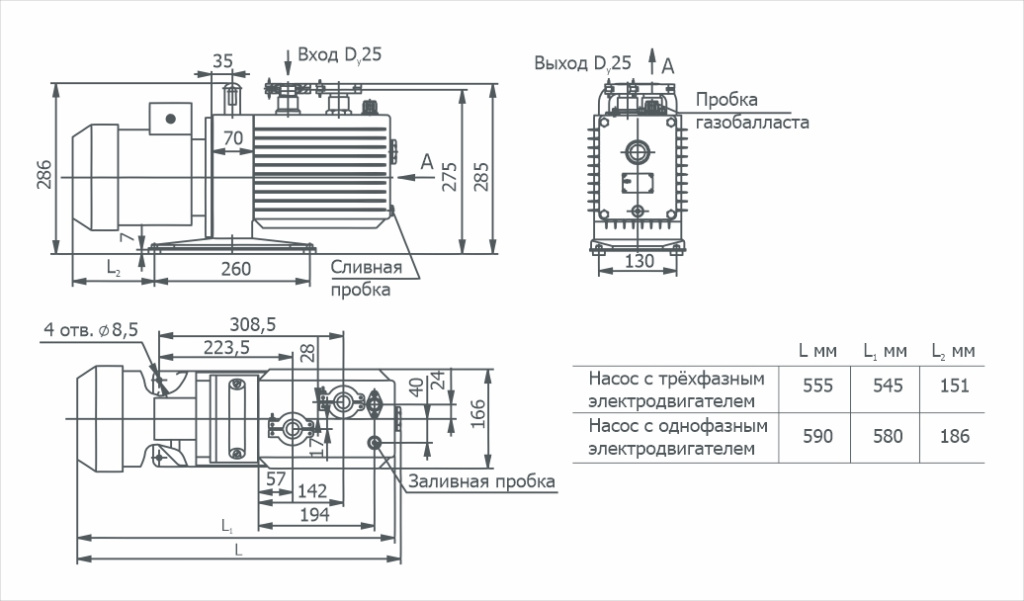

Габаритный чертёж 2НВР-5ДМ1
График зависимости быстроты действия от давления на входе в насос 2НВР-5ДМ1
