Плунжерный насос АВПл-20: описание, преимущества, область применения, технические характеристики, габаритный чертёж, рекламные материалы

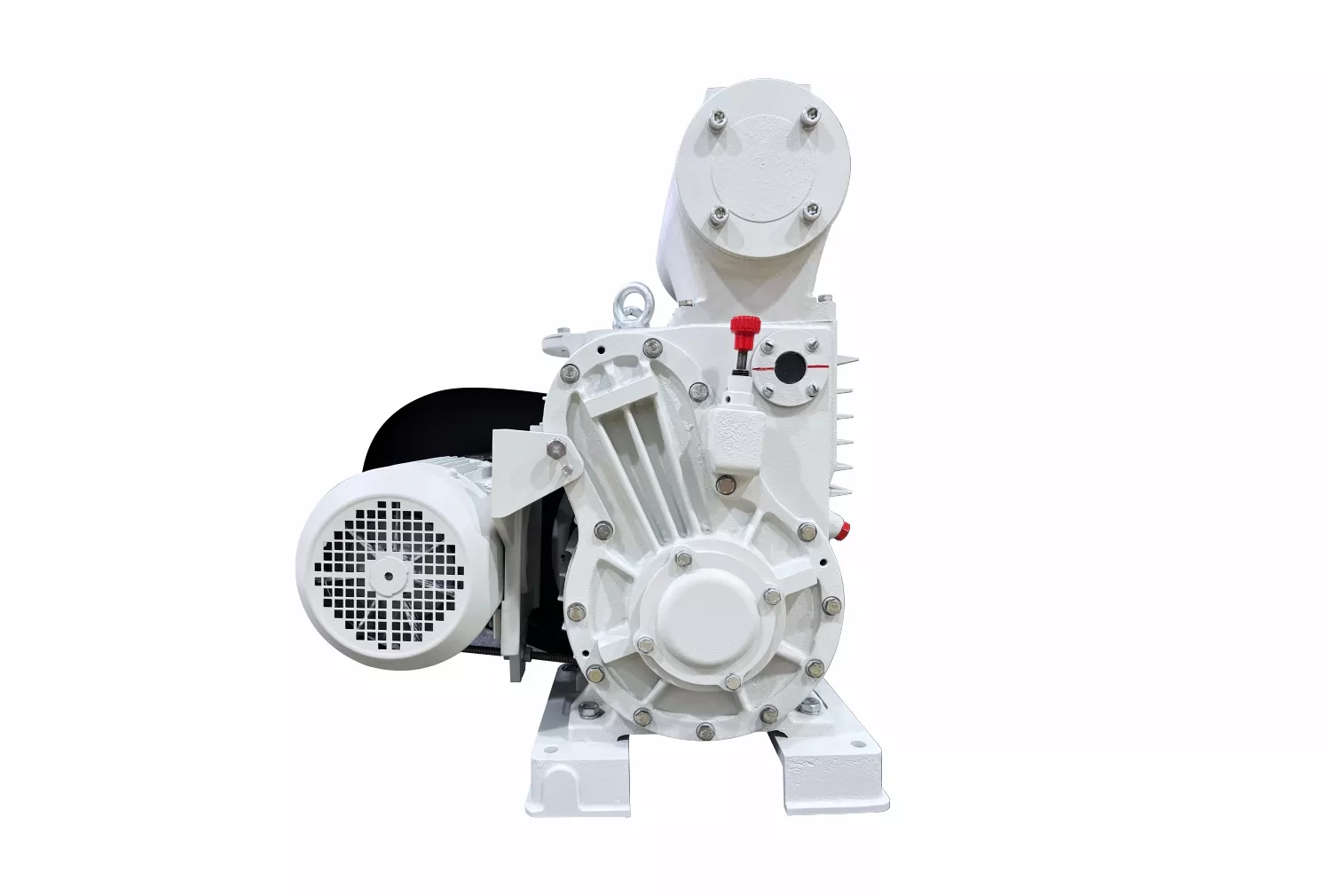

Плунжерный вакуумный двухступенчатый насос АВПл-20Д VACMA от бренда это высокопроизводительное оборудование (среди всей линейки объёмных насосов ) для получения низкого и среднего вакуум. Может применяться в системах и установках высокого и сверхвысокого вакуума, в сочетании с двухроторным вакуумными насосами, диффузионным вакуумным насосом, турбомолекулярным вакуумным насосом, и т.д. Плунжерный насос АВПл-20Д относится к типу механических. Предназначен для откачки из герметичных сосудов воздуха, неагрессивных к вакуумному маслу и материалам конструкции взрывопожаробезопасных нетоксичных газов, паров и парогазовых смесей, предварительно очищенных от капельной влаги и механических загрязнений, от атмосферного до предельного остаточного давления.
Насос АВПл-20Д имеет небольшие показатели остаточного давления при различных опциях использования газового балласта
✔ По отзывам о плунжерном вакуумном насосе АВПл-20Д большинство пользователей отмечают его долговечность и низкую цену по сравнению с другими насосами той же производительности. Это оборудование имеет высокую ремонтопригодность, полный аналог вакуумного насоса АВЗ-20Д.
✔ Купить плунжерный вакуумный двухступенчатый насос АВПл-20Д от бренда Vacma (Вакма) по цене от Российского производителя АО «Вакууммаш» можно на нашем сайте или обратиться к нашим специалистам на прямую
Преимущества АВПл-20Д
- ■ Появится в реестре Минпромторга в 3-м квартале 2025г.
- ■ Могут заменить насосы АВЗ-20Д
- ■ Материал корпуса чугун
- ■ Воздушная система охлаждения
- ■ Снабжён газобалластным устройством
- ■ Заправлен маслом VACMA OIL 100
- ■ Напряжение питания 380В
- ■ Мощность электродвигателя 2,2 кВт
- ■ Электродвигатель в умеренном У2 исполнении, степень защиты IP54
- ■ Климатическое исполнение УХЛ-4
- ■ Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 1250 часов
- ■ Высокая производительность
- ■ Высокая ремонтопригодность
- ■ Низкий уровень вибрации. Насос сбалансирован
- ■ Низкий уровень шума
- ■ Долговечный
- ■ Минимальные затраты на обслуживание
- ■ Простота обслуживания
- ■ Низкая цена
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Область применения АВПл-20Д
в химической нефтехимической промышленности (станки, буровые насосы и прочее) металлургии В сфере энергетики. Здесь они используются на атомных электростанциях, в составе установок сушки древесины, сушки электротехнических изделий В производстве строительных материалов В сушильных и выпарных установках (для производства пищевых продуктов) При упаковке изделий В составе доильных установок в сельском хозяйстве Для сушки трансформаторов в стационарных установках В установках для сушки трансформаторов в полевых условиях
Технические характеристики АВПл-20Д
Наименование параметра и размера
|
Значение
насоса АВПл-20Д
|
Быстрота действия в диапазоне давлений от атмосферного до 0,26 кПа (2 мм рт.ст.), л/с
|
20±2
|
Предельное остаточное давление, кПа (мм рт.ст.), не более:
|
|
Парциальное без газобалласта
|
1,3х10-5 (1х10-4)
|
Полное без газобалласта
|
1,1х10-3 (8х10-3)
|
Полное с газобалластом
|
6,7х10-3 (5х10-2)
|
Наибольшее давление паров воды, кПа (мм рт.ст.)
|
3,3 (25)
|
Наибольшее входное давление, кПа (мм рт.ст.)
|
40 (300)
|
Объем откачиваемого герметичного сосуда, мЗ, не более
|
10
|
Частота вращения ротора с-1 (об/мин)
|
12,83±0,33(700±20)
|
Мощность на валу агрегата при давлении 33 кПа + 6,6 кПа (250 мм рт.ст. + 50 мм рт.ст.), кВт, не более
|
2,2
|
Количество масла, заливаемого в агрегат, л
|
2,2+0,5
|
Предельная температура масла в агрегате, К (°С), не более
|
353 (80)
|
Macca (без учета вакуумного масла), кг, не более
|
178
|
Габаритные размеры, мм, не более
|
|
высота
|
650
|
длина
|
400
|
ширина
|
1150
|
Диаметры условного прохода входного/выходного патрубков, мм
|
40/40
|
ПРИМЕЧАНИЕ:
* По требованию заказчика может быть предусмотрено напряжение питания 380 ± 38 В.
** Без заглушек, деталей их крепления и рабочей жидкости.
*** Без заглушек и деталей их крепления.
|

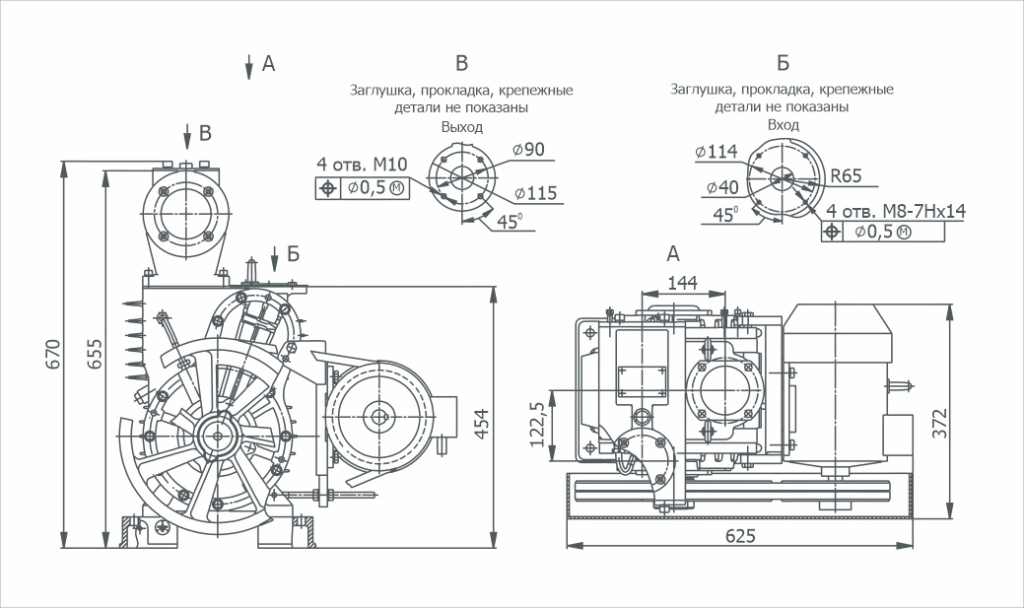

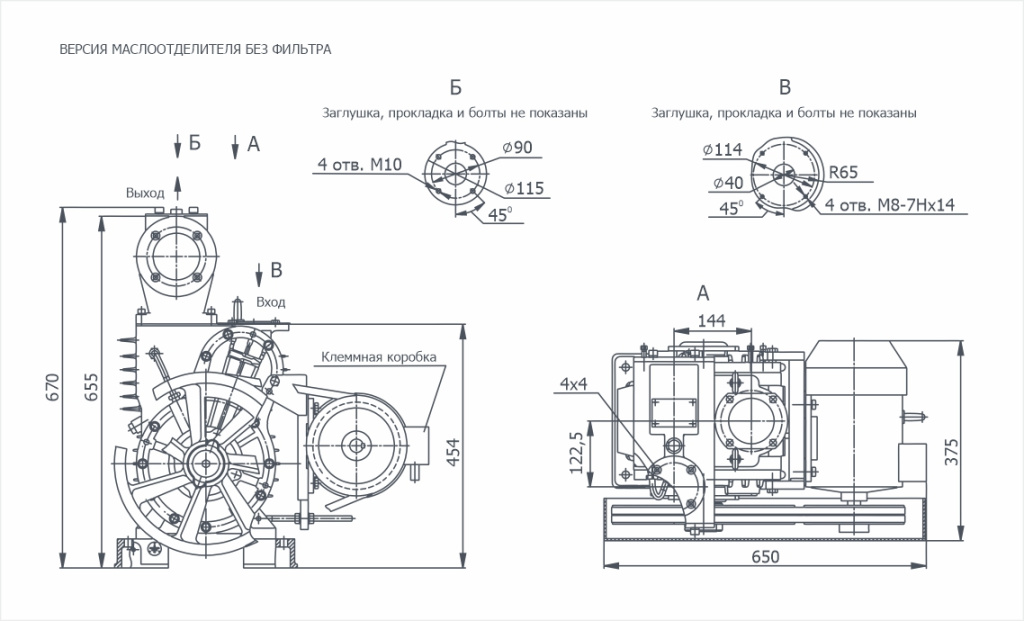

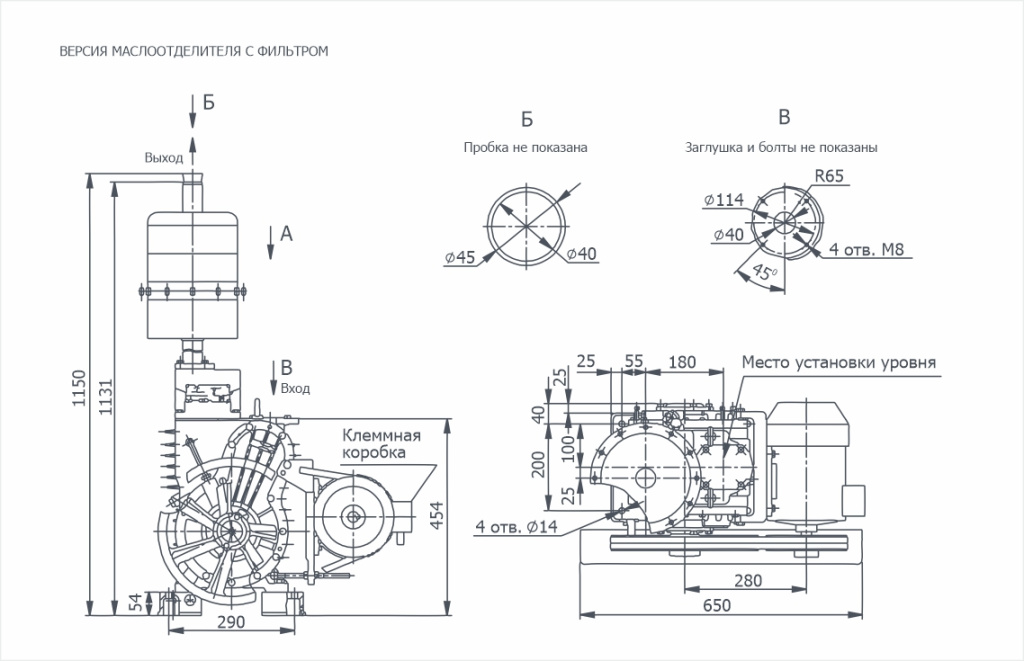

Габаритный чертёж АВПл-20Д
