Фланцевые соединения CF

Фланцевые соединения ISO-CF: описание, преимущества, использование, ассортимент

Фланцевые соединения типа ISO-CF изготовлены из отборных, устойчивых к коррозии видов нержавеющей стали. Все компоненты сварены внутри, чтобы с самого начала предотвратить появление трещин или карманных отверстий, которые могут представлять собой так называемую виртуальную утечку.

Фланец ISO-CF изготавливаются в нескольких исполнениях:
Поворотный
Фланец состоит из двух частей, внешняя часть играет роль накидного фланца, что позволяет смонтировать соединение под любым углом.
Неповоротный
Соединение не может быть развернуто под произвольным углом

Особенности
медного уплотнителя к фланцу ISO-СF

Для того, чтобы обеспечить уплотнение, фланец ISO-СF имеет "клин". Медная прокладка располагается между "клиньями" двух фланцев ISO-СF, имеет толщину 2 мм и центруется по внешнему диаметру проточной, выполненной с внутренней стороны фланца. Соединение фланцев обеспечивается болтами. При затягивании болтов "клин" каждого из фланцев деформирует поверхность прокладки, причём за счёт конструкции "клина" давление обеспечивается как в аксиальном, так и в радиальном направлении (материал прокладки выдавливается к внешнему диаметру фланца). В результате материал прокладки оказывается запертым в полости, образованной "клиньями" и внутренними поверхностями проточки фланцев. При такой конструкции возможности дальнейшей деформации или текучести материала прокладки блокированы вплоть до высоких температур.

Преимущества
соединений ISO-CF

■   Низкие скорости дегазации
■   Высокая температура дегазации
■   Скорость утечки ниже 1x10^-11 мбар x л/с
■   Основные размеры соответствуют размерам компонентов других международных производителей
■   Болты могут быть вставлены со стороны корпуса

Использование
соединений ISO-CF

Фланцевые соединения типа ISO-CF рассчитаны на эксплуатацию при высоких или низких температурах (-200⁰С - 450⁰С) и рассчитаны на использование:

■    В системах сверхвысокого вакуума,
■    В камерах для проведения "чистых" технологических процессов
■    В вакуумных камерах, в которых производится работы с агрессивными или токсичными материалами
■    Возможность построения вакуумных систем из стандартных компонентов

Поставляем широкий ассортимент фланцевых соединений ISO-CF

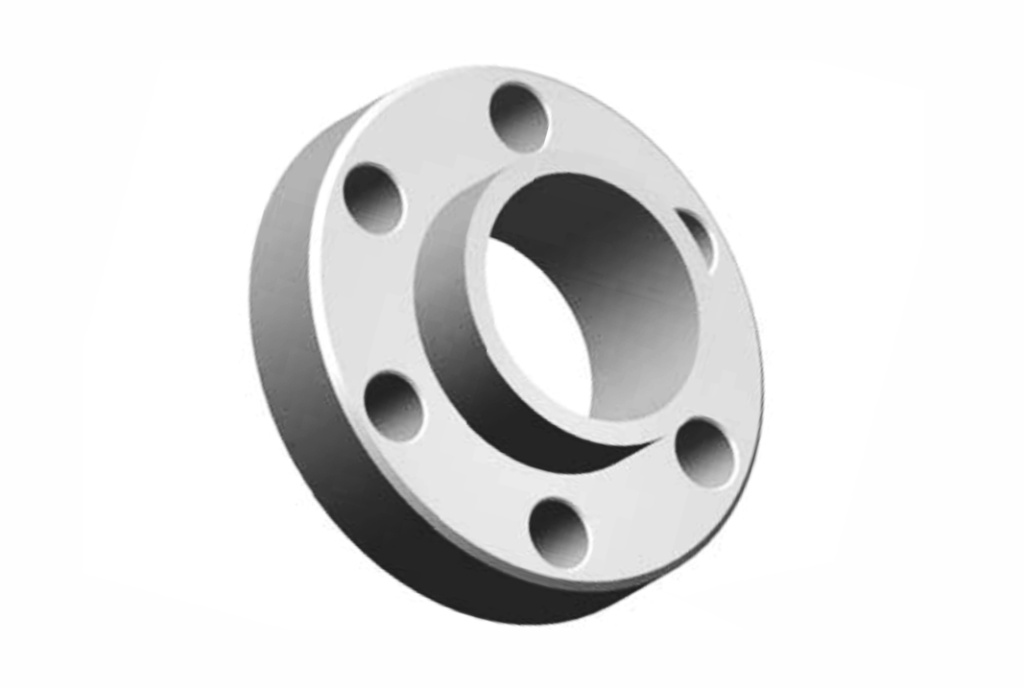

Уплотнительные кольца ISO-CF Фланцы ISO-CF неповоротные Фланцы ISO-CF поворотные Фланцы глухие ISO-CF неповоротные Фланцы глухие ISO-CF поворотные Фланцы ISO-CF с горловиной неповоротные Фланцы ISO-CF с горловиной поворотные Фланцы ISO-CF с патрубком неповоротные Фланцы ISO-CF с патрубком поворотные Редукторы ISO-CF / CF неповоротные Редукторы ISO-CF / CF поворотные Редукторы ISO-CF уменьшающие Адаптеры ISO-CF / KF Адаптеры ISO-CF / K Адаптеры ISO-CF неповоротные Адаптеры ISO-CF поворотные Уголки ISO-CF тянутые неповоротные Уголки ISO-CF тянутые поворотные Тройники ISO-CF равнопроходные неповоротные Тройники ISO-CF равнопроходные поворотныеКресты ISO-CF равнопроходные неповоротные Кресты ISO-CF равнопроходные поворотные Заглушки к фланцам ISO-CF

Специалисты АО «вакууммаш» предлагают вам комплексное решение. Подберут под ваши задачи: вакуумное оборудование, вакуумную арматуру и фланцевые соединения, окажут необходимую техническую поддержку. На нашем сайте можно Ознакомиться с каталогом на вакуумное оборудование
