Фланцы ISO-CF: описание, варианты исполнения, габаритный чертёж, рекламные материалы
Фланцы ISO-CF для уплотнения имеют "клин". Медная прокладка располагается между "клиньями" двух фланцев CF. Соединение обеспечивается болтами. При затягивании болтов "клин" каждого из фланцев деформирует поверхность прокладки, материал прокладки выдавливается к внешнему диаметру фланца. В результате материал прокладки оказывается запертым в полости, образованной "клиньями" и внутренними поверхностями проточки фланцев. При такой конструкции возможности дальнейшей деформации или текучести материала прокладки блокированы вплоть до высоких температур.
Фланец
-

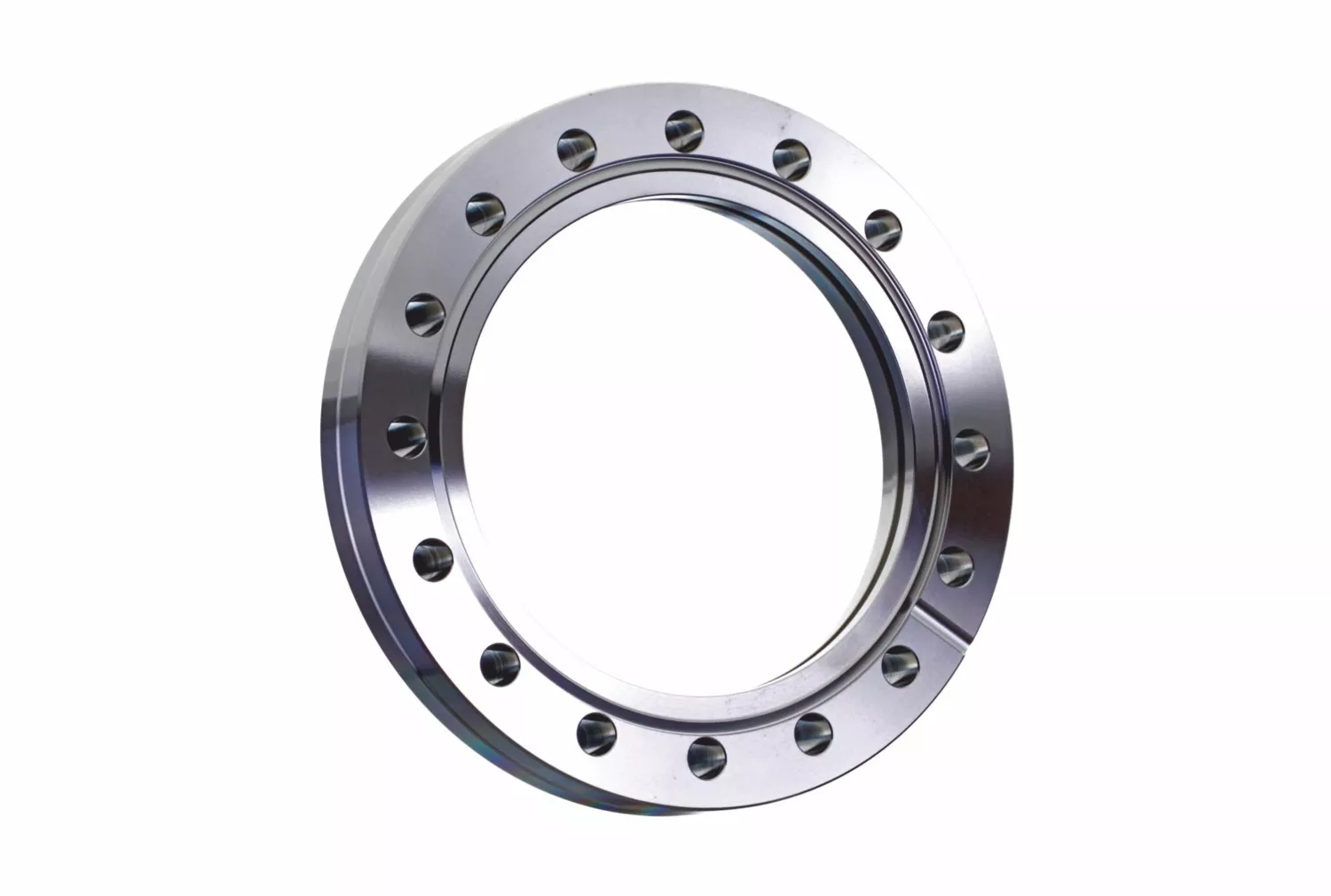

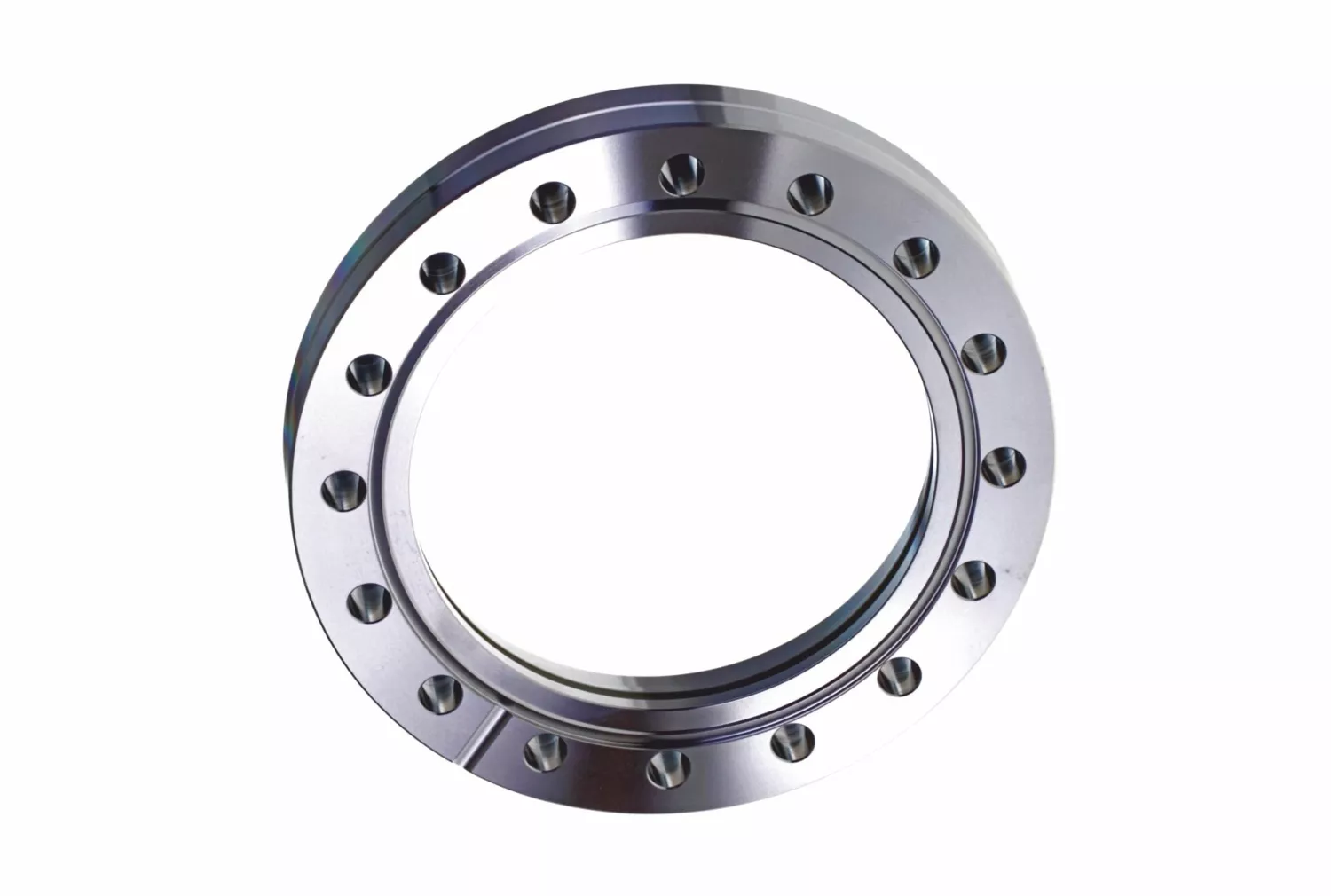

Вращающийся
Фланец состоит из двух частей, внешняя часть играет роль накидного фланца, что позволяет смонтировать соединение под любым углом.
-

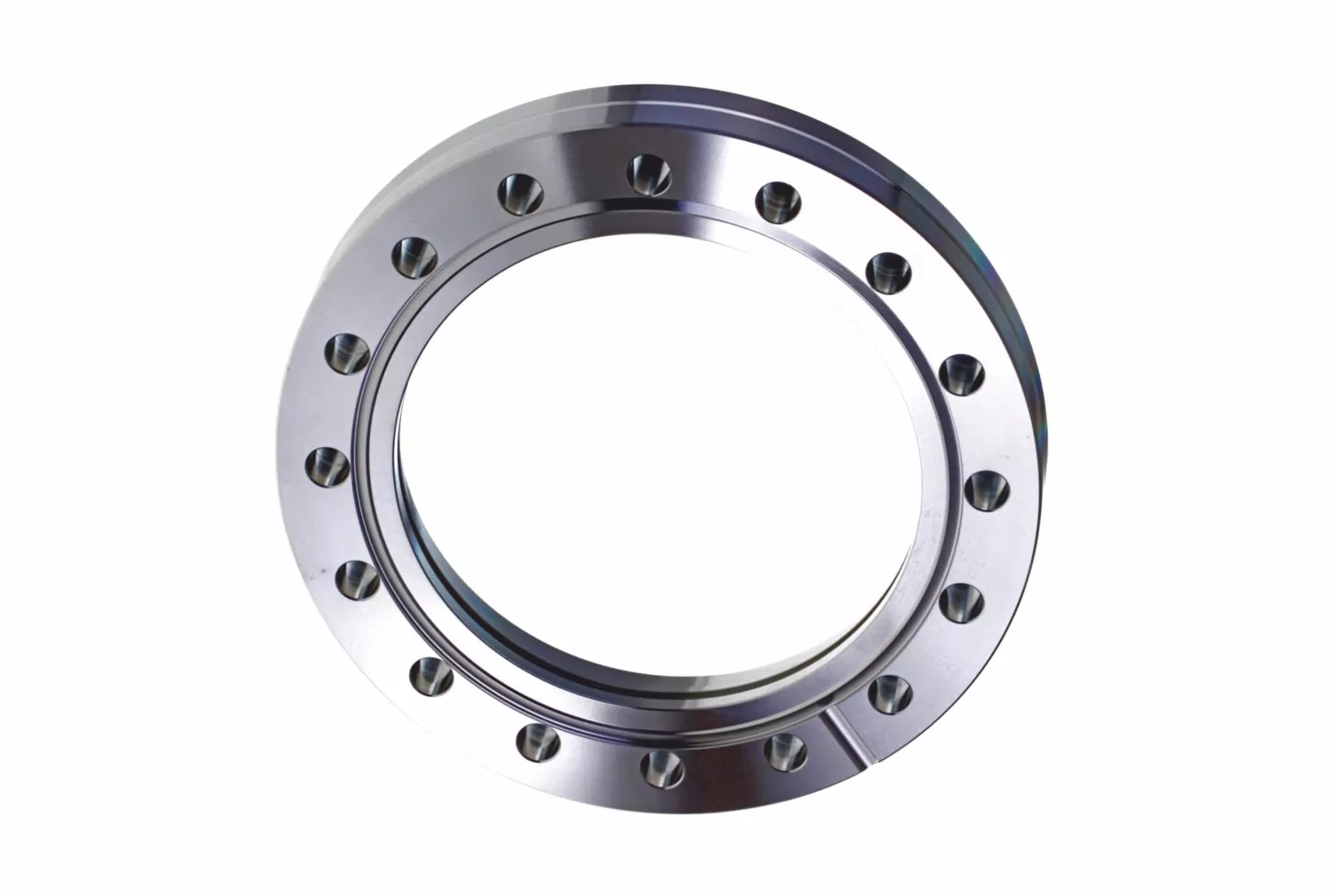

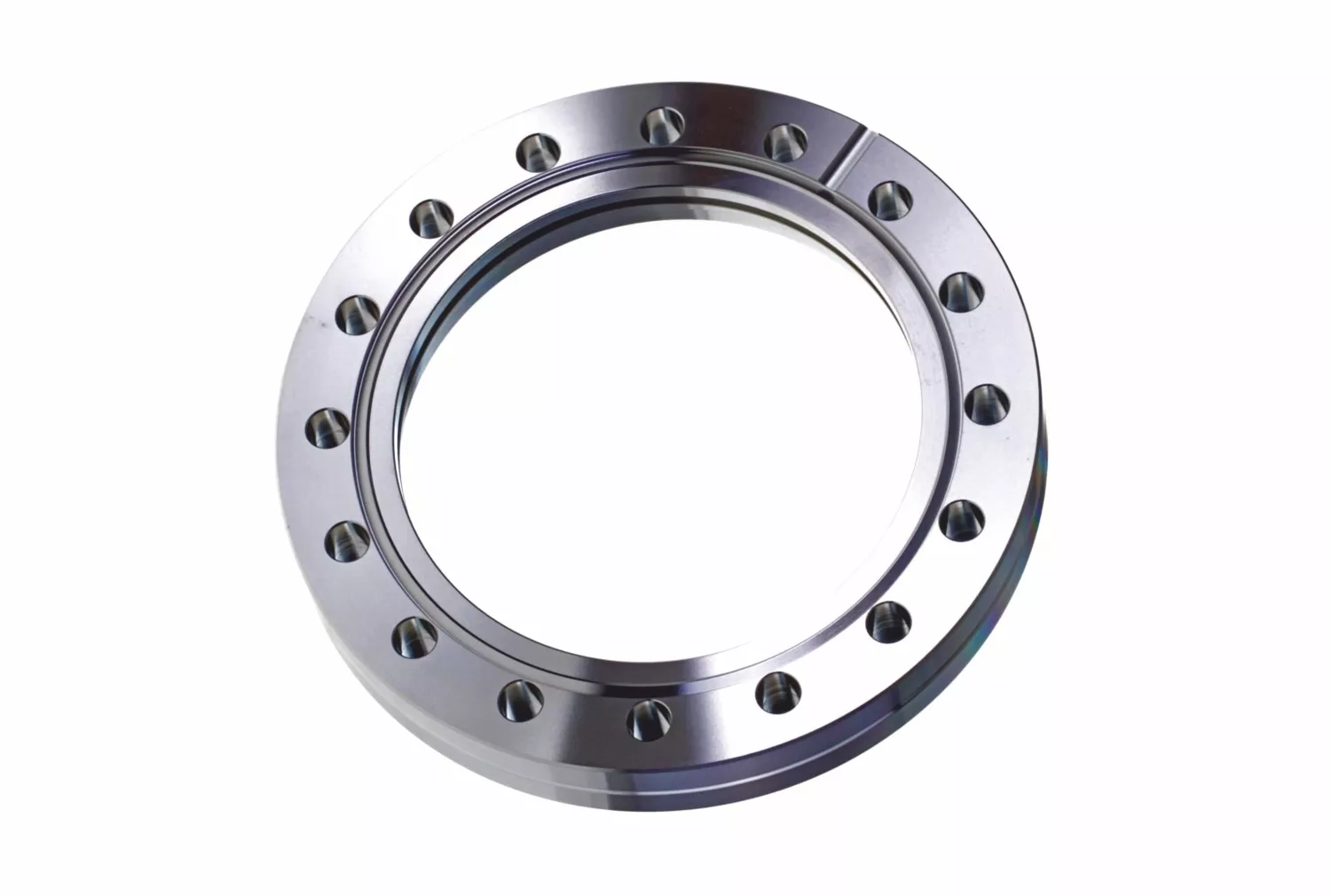

Невращающийся
Соединение не может быть развернуто под произвольным углом
Вариант исполнения
-
- ISO-CF 16
- ISO-CF 40
- ISO-CF 63
- ISO-CF 100
- ISO-CF 160
- ISO-CF 200
- ISO-CF 250
Материал исполнения
-
Нержавеющая сталь

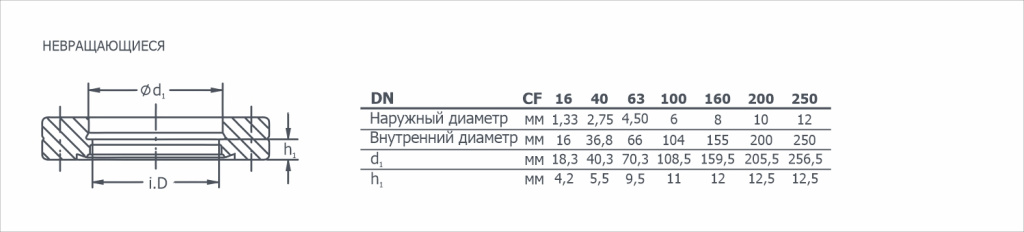

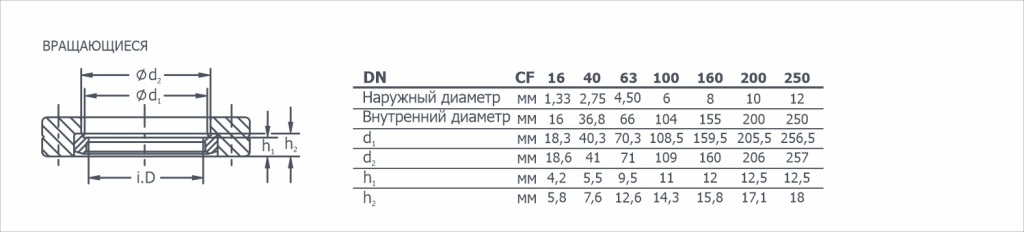

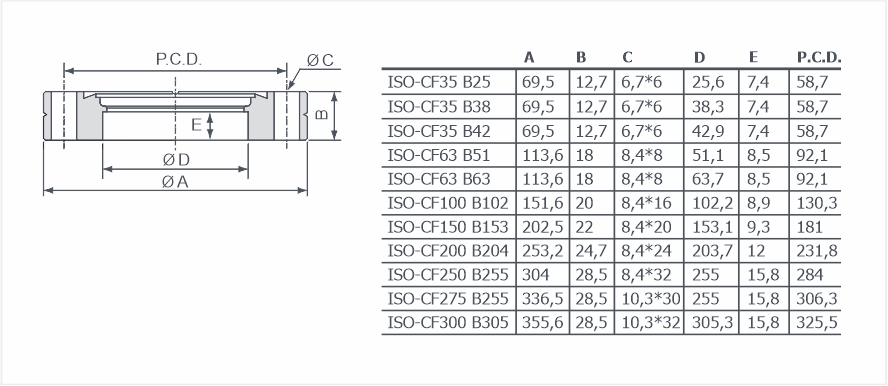

Габаритный чертеж
