Фланцевые соединения ISO-F

  • СОЕДИНЕНИЕ ISO-F ЛЕГКО АДАПТИРУЕТСЯ К ДРУГИМ ФЛАНЦЕВЫМ СИСТЕМАМ
  • ВЫСОКОВАКУУМНОЕ ГЕРМЕТИЧНОЕ СОЕДИНЕНИЕ
  • НЕ ТРЕБУЕТСЯ НИКАКИХ ИНСТРУМЕНТОВ


ФИЛЬТР ПО ПАРАМЕТРАМ
Вид
Тип
Уплотнительные кольца ISO-F
✔ 9 вариантов исполнения
1 руб.
- +
шт
Добавить в сравнение
Вариант исполнения
  • ISO-F 63
  • ISO-F 100
  • ISO-F 160
  • ISO-F 250
  • ISO-F 320
  • ISO-F 400
  • ISO-F 630
  • ISO-F 800
  • ISO-F 1000
Ультрауплотняющие кольца ISO-F
✔ Исполнение: Для СВВ соединений
✔ 4 варианта исполнения
1 руб.
- +
шт
Добавить в сравнение
Вариант исполнения
  • ISO-F 63
  • ISO-F 100
  • ISO-F 160
  • ISO-F 250
Уплотнительные кольца ISO-F в сборе
✔ 10 вариантов исполнения
1 руб.
- +
шт
Добавить в сравнение
Вариант исполнения
  • ISO-F 63
  • ISO-F 100
  • ISO-F 160
  • ISO-F 250
  • ISO-F 320
  • ISO-F 400
  • ISO-F 500
  • ISO-F 630
  • ISO-F 800
  • ISO-F 1000

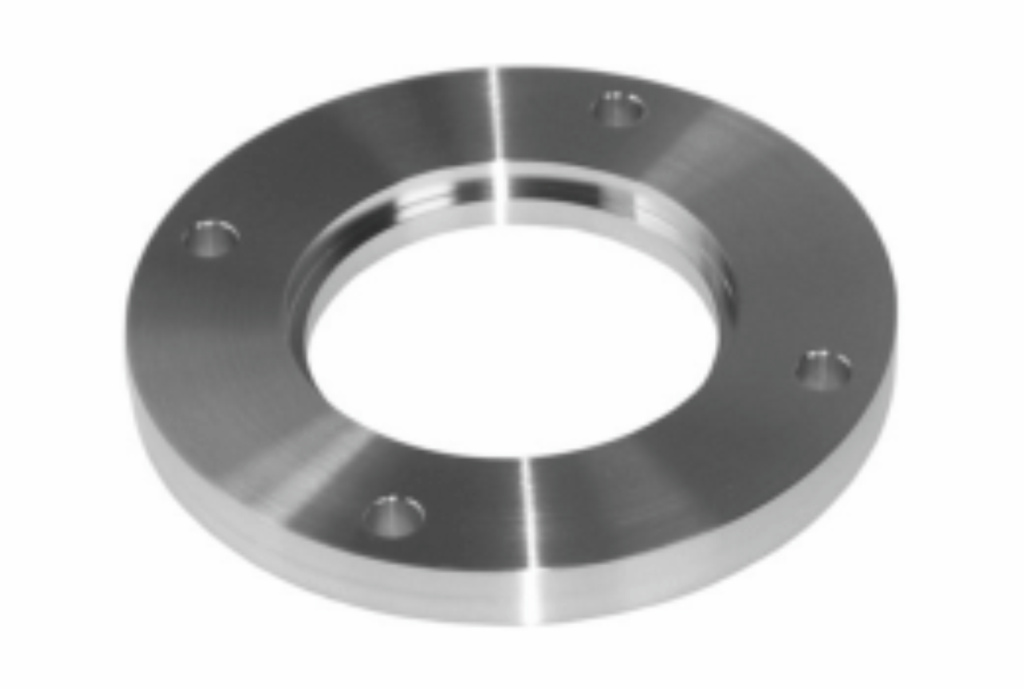

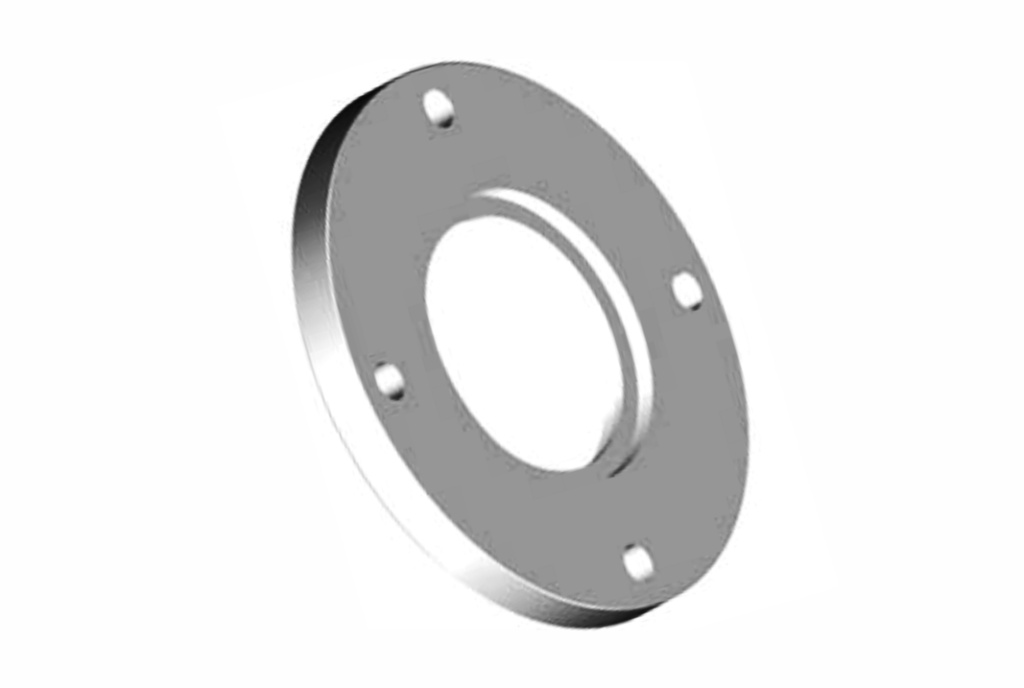

Фланцы ISO-F
✔ Исполнение: С бортиком
✔ 9 вариантов исполнения
1 руб.
- +
шт
Добавить в сравнение
Вариант исполнения
  • ISO-F 63
  • ISO-F 100
  • ISO-F 160
  • ISO-F 250
  • ISO-F 320
  • ISO-F 400
  • ISO-F 500
  • ISO-F 630






      Фланцевые соединения ISO-F

Фланцевые соединения ISO-F: описание, преимущества, использование, ассортимент

Фланцевые соединения типа ISO-F состоят из двух фланцев, центрирующего кольца, уплотнительного кольца и несколько стягивающих болтов. Количество болтов зависит от размеров соединяемых фланцев. Используются фланцевые соединения типа ISO-F для соединения фланцев с диаметром проходного отверстия 63 мм и более. Они позволяют быстро собирать и разбирать вакуумные трубопроводы с минимальным количеством инструмента (стандартные гаечные ключи). Фиксируется болтами с помощью соответствующих фланцевых хомутов, зажимной фланец может быть соединен с различными системами фиксированных фланцевых соединений (ISO-F, DIN EN 1092-1 и т.д.). В области вакуумной техники для соединения клапанов, насосов и других компонентов используются неподвижные сварные фланцы

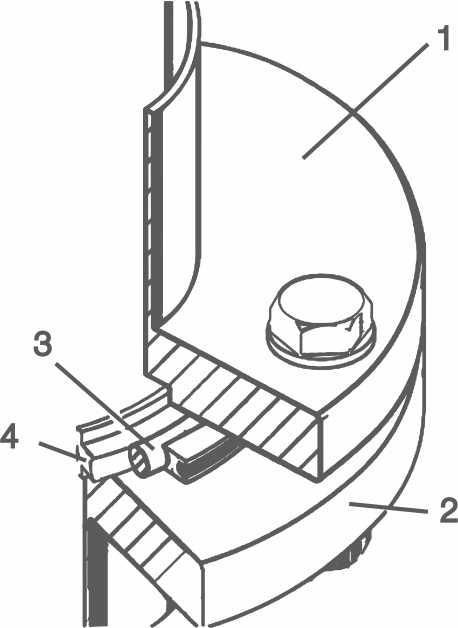

Фланцевое соединение ISO-F

1 - Фланец ISO-F


2 - Фланец ISO-F


3 - Уплотнение


4 - Центрирующее кольцо




Преимущества соединений ISO-F

  • ■   Высоковакуумное уплотнение
  • ■   Равномерно распределенное усилие уплотнения с помощью большого количества болтов
  • ■   Легко адаптируется к другим фланцевым системам
  • ■   Вакуумные уплотнительные диски состоят из Уплотнительного кольца CR с внутренним и наружным алюминиевым кольцом
  • ■   Фиксированные фланцы и фланцы с манжетами также могут быть выполнены в виде цельнометаллических уплотнений с использованием ультрауплотняющих дисков




Использование соединений ISO-F

Фланцевые соединения типа ISO-F благодаря большим допустимым диаметрам проходного отверстия и надёжному креплению, широко применяются в качестве соединительных фланцев в различных видах вакуумного оборудования:

  • ■    В магистрали предварительной откачки и форвакуумные магистрали крупных вакуумных систем
  • ■    В соединениях трубопроводов высоковакуумных систем с высокой проводимостью
  • ■    В входных фланцев диффузионных насосов
  • ■    В модульных системах, конструкция которых периодически модифицируется
  • ■    В системах, нуждающиеся в частой очистке
  • ■    В экспериментальных системах в научно-исследовательских лабораториях
  • ■   В модульных системах, конструкция которых периодически модифицируется



Поставляем широкий ассортимент фланцевых соединений ISO-F





СВЯЖИТЕСЬ С НАМИ, ЧТОБЫ КУПИТЬ КОМПЛЕКСНОЕ РЕШЕНИЕ

Специалисты АО «вакууммаш» предлагают вам комплексное решение. Подберут под ваши задачи: вакуумное оборудование, вакуумную арматуру и фланцевые соединения, окажут необходимую техническую поддержку. На нашем сайте можно Ознакомиться с каталогом на вакуумное оборудование
