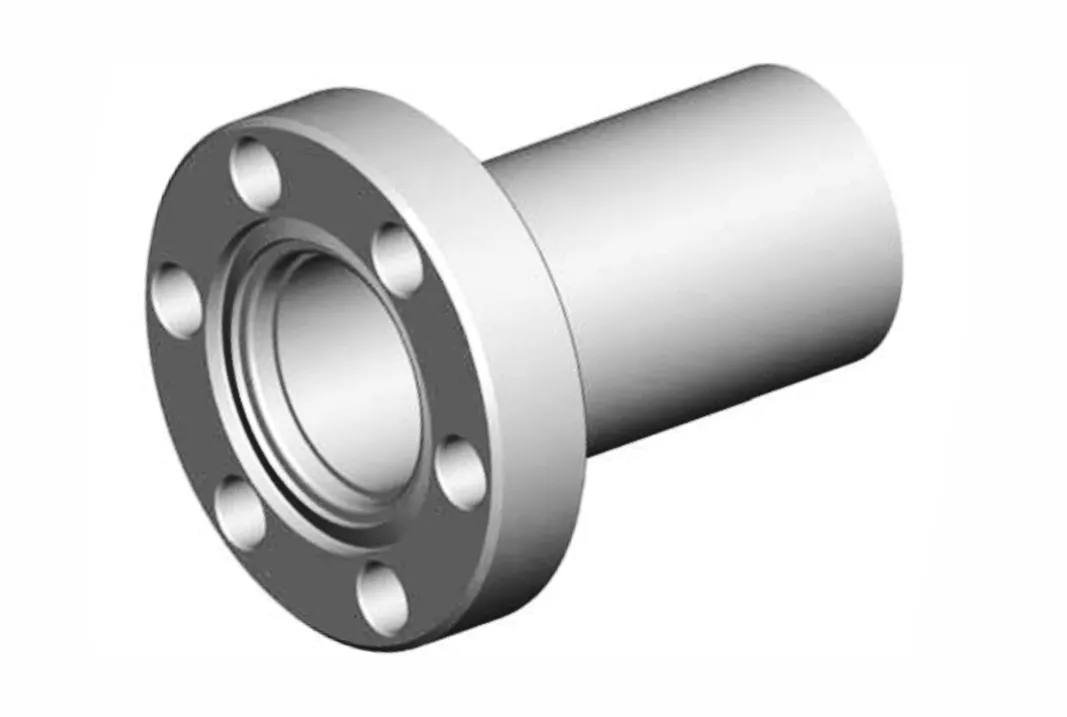

Фланцы ISO-CF с патрубком
- Тип: Фланец
- Категория: Фланцевый соединитель ISO-CF
- Исполнение: Под сварку
- Вращающийся
- Невращающийся
- -
- ISO-СF 16
- ISO-СF 40
- ISO-СF 63
- ISO-СF 100
- ISO-СF 160
- -
Фланцы ISO-CF с патрубком: описание, варианты исполнения, габаритный чертёж, рекламные материалы
Фланцы ISO-CF с патрубком предназначены для жесткого закрепления составных частей вакуумного трубопровода. Одним концом приваривается к вакуумной камере или к вакуумному трубопроводу, а другим концом соединяется с ответным фланцевым соединением при помощи струбцин. Струбцины приобретаются отдельно.
Фланец
-
Вращающийся
Фланец состоит из двух частей, внешняя часть играет роль накидного фланца, что позволяет смонтировать соединение под любым углом.
-

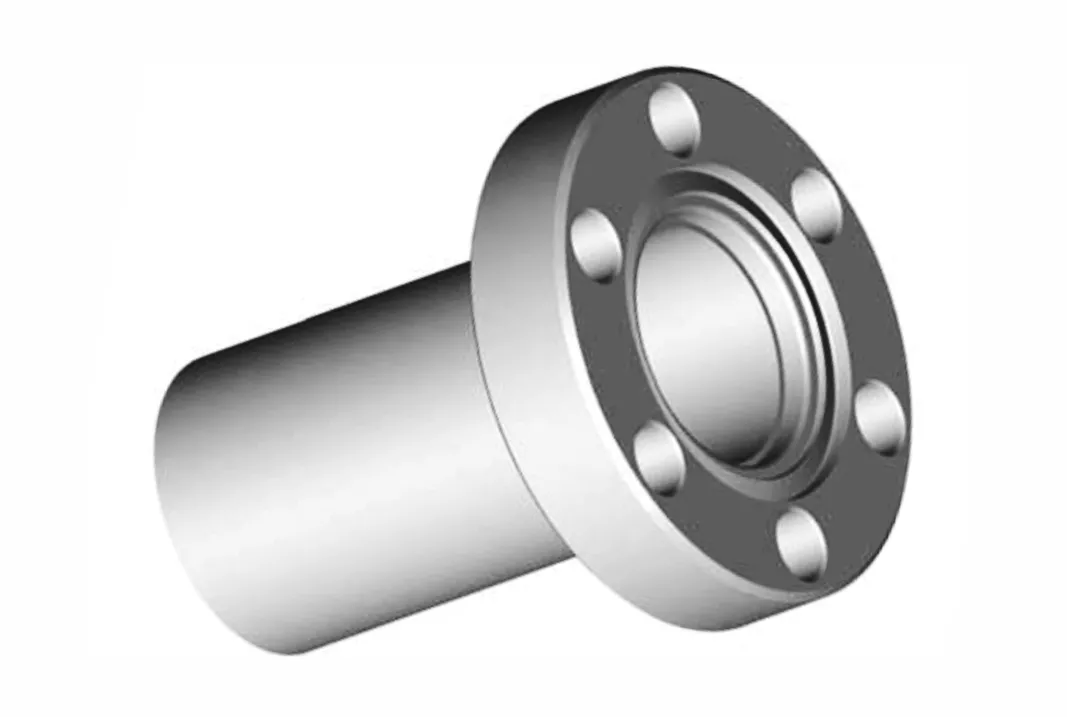

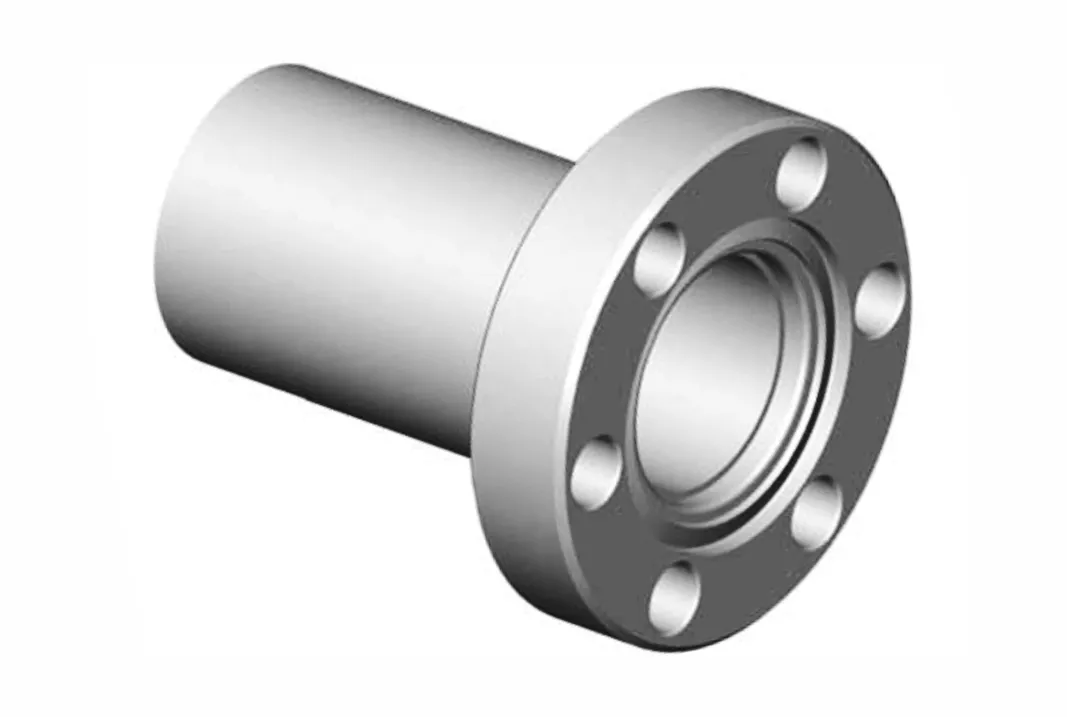

Невращающийся
Соединение не может быть развернуто под произвольным углом
Вариант исполнения
-
- ISO-CF 16
- ISO-CF 40
- ISO-CF 63
- ISO-CF 100
- ISO-CF 160
- ISO-CF 200
- ISO-CF 250
Материал исполнения
-
Нержавеющая сталь

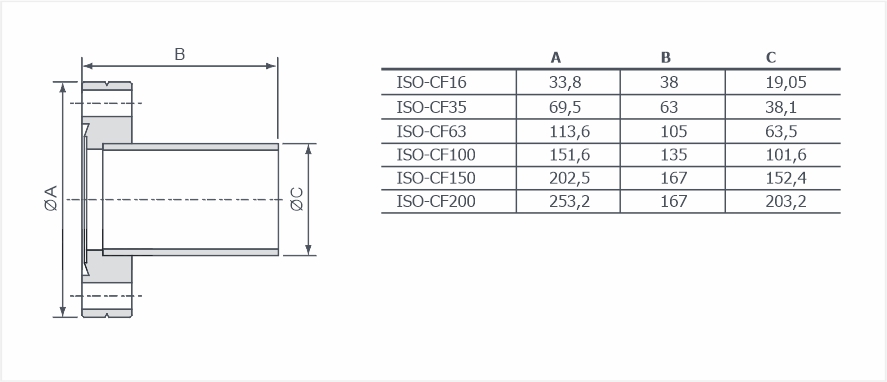

Габаритный чертеж
