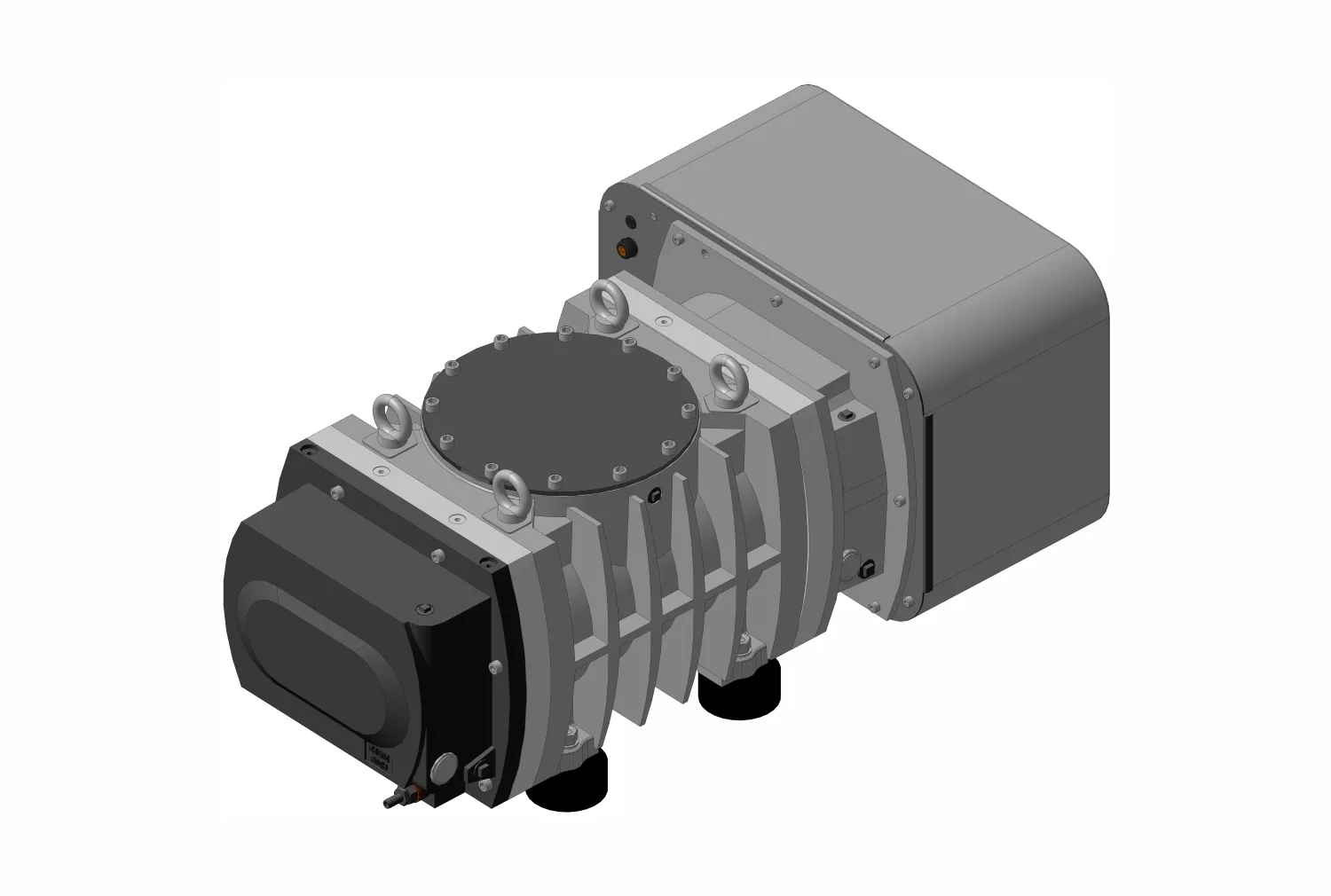

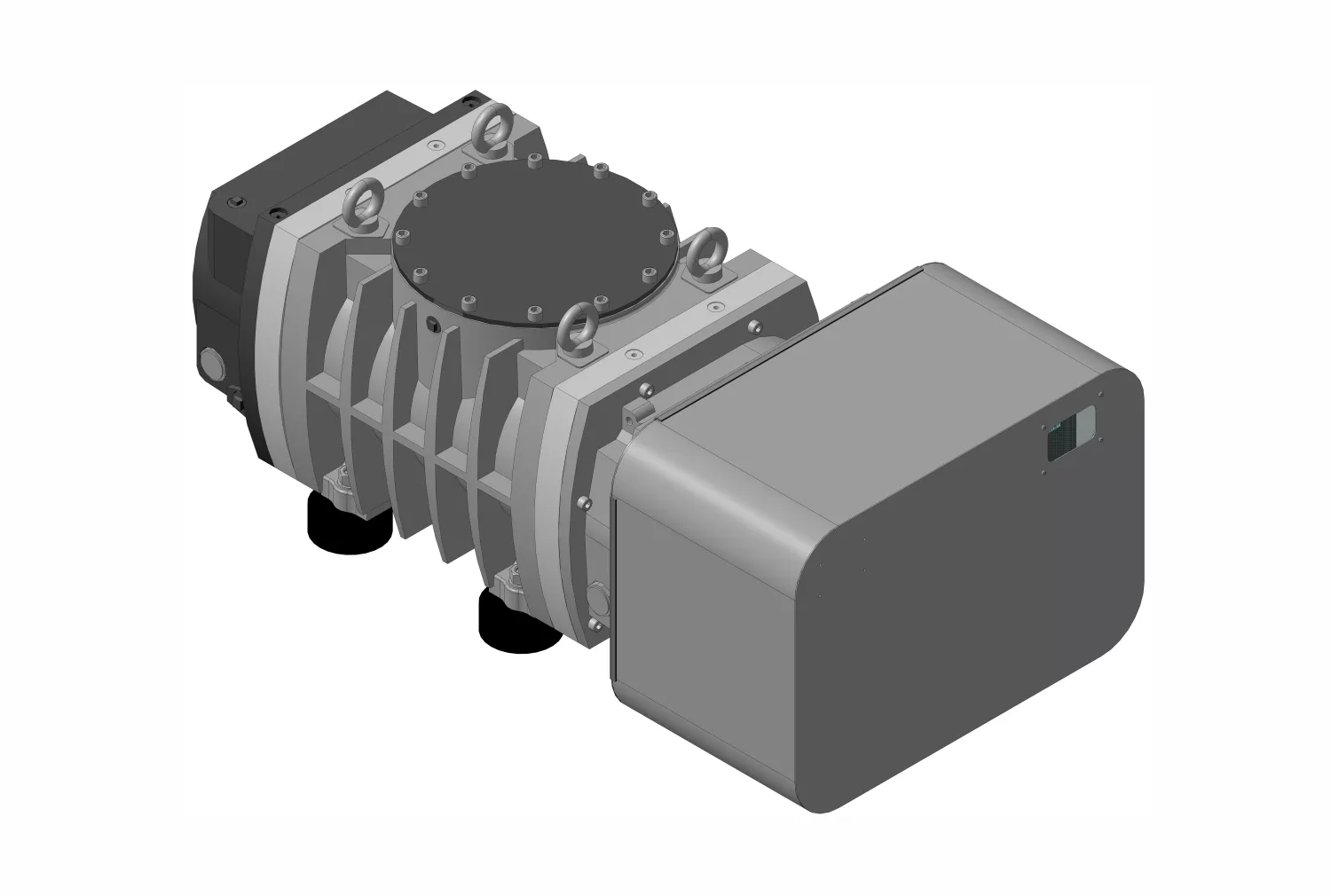

Двухроторный вакуумный насос НВД-2500
- Тип: Двухроторный (Рутс)
- Масляный / Сухой: Сухой
- Диапазон давления: Высокий вакуум
- Быстрота действия, м3/ч: 3900
- Напряжение питания, В: 380
- Электродвигатель, кВт: 15
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- С преобразователем частоты (с ПЧ)
- Без преобразователя частоты (без ПЧ)
- -
- Умеренное, без степени защиты
- Умеренное, степень защиты IP 54
- -
Двухроторный насос НВД-2500: описание, преимущества, область применения, технические характеристики, габаритный чертёж, рекламные материалы
Двухроторный вакуумный насос типа Рутса НВД-2500 от бренда VACMA является мощным и эффективным насосом, предназначен для создания высокого вакуума в различных промышленных и научных областях, быстрота действия при рабочем давлении 30 Па до 3900 куб.м/ч при 100 Гц, благодаря высокой производительности быстро создаёт вакуум в больших системах и установках. Насос изготавливается из высококачественных материалов, что делает его надёжным и долговечным, обладает высокой устойчивостью к водяному пару, что позволяет использовать его в условиях высокой влажности.
Базовая комплектация
Без преобразователя частоты (без ПЧ)
-
Не имеет защиты от перегрузки, запуск данного насоса должен производится с давления не менее 100-150 мм.рт.ст.
- Не имеет всех ниже перечисленных преимуществ насоса НВД-2500 с ПЧ
С преобразователем частоты (с ПЧ)
Заменяет перепускной клапан и даёт насосу ряд преимуществ
-
Возможность работы насоса с атмосферного давления
- Оптимизация потребляемой электроэнергии
- Защита насоса от перегрева (высокая эксплуатационная надежность
- Возможность использования данных насосов в системах с короткими и частыми циклами откачки
- Прирост быстроты действия на 10%
- Возможность изменения рабочей частоты вращения в диапазоне от 50 до 100 Гц. Что в свою очередь дает возможность повышения производительности до с 2100 м3/ч до 4000 м3/ч
- Имеет возможность подключения к внешней системе управления по средствам интерфейса связи RS-485 Modbus RTU и по средствам сухих контактов, через разъём Db-9 расположенный на кожухе насоса
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
✔ По отзывам о двухроторном вакуумном насосе типа Рутса НВД-2500 это оборудование является идеальным выбором для установок, с высокой производительности и эффективности при минимальном уровне шума и вибрации в процессе работы
✔ Актуальную цену двухроторного вакуумного насоса типа Рутса НВД-2500 и срок изготовления можно узнать у специалистов АО "Вакууммаш". Купить насос НВД-2500 можно в разных исполнениях
Преимущества НВД-2500
- ■ Появится в реестре Минпромторга во 2-ом квартале 2025г.
- ■ Материал исполнения корпуса - чугун
- ■ Водяное охлаждение
- ■ Работает только совместно с форвакуумным насосом
- ■ Быстрота действия форвакуумного насоса не менее 300 м3/ч
- ■ Напряжение питания 380В (переменный ток)
- ■ Мощность электродвигателя 15 кВт
- ■ Исполнение электродвигателя Умеренное У1, степень защиты IP54
- ■ Низкий уровень шума и вибрации
- ■ Климатическое исполнение УХЛ4
- ■ Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 2500 ч
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Область применения НВД-2500
Химическая промышленность Вакуумная концентрация Сублимационная сушка Вакуумная перегонка Вакуумная сушка Процесс дегазации Вакуумные печи Холодильная техника Как форвакуумные насосы для турбомолекулярных насосов Вакуумное напыление Пылеулавливающие системы Вакуумная металлургия Плазменные процессы Производство солнечных батарей Микроэлектроника
Технические характеристики НВД-2500
|
Наименование параметра и размера |
Значение для насоса НВД-2500 в базовой комплектации |
Значение для насоса НВД-2500 с ПЧ (с частотным преобразователем) |
||
| 50 Гц | 60 Гц | 80 Гц | 100 Гц | |
| Быстрота действия при рабочем давлении 30 Па(2х10-1 мм рт.ст.) м3/ч (л/с) |
2100 ± 106 (583 ± 29) |
2500 ± 125 (695 ± 35) |
3200 ± 160 (889 ± 44) |
3900 ± 195 (1084 ± 54) |
| Предельное остаточное давление, не более Па (мм рт.ст.) |
6,7х10-1 (5,0х10-3) |
4,0х10-1 (3,0х10-3) |
2,0х10-1 (1,5х10-3) |
6х10-2 (4,5х10-4) |
| Объём откачиваемого сосуда, м3, не более | 250 | |||
| Масса, кг, не более | 440 | 480 | ||
|
Габаритные размеры насоса, мм, не более - длина - ширина - высота |
1040 470 470 |
1085 595 470 |
||
| Норма герметичности, м3·Па/с (л·мкм рт.ст./с), не более |
1,0х10-5 (7,5х10-2) |
|||
| Частота вращения, об/мин | 3000 | 3600 | 4800 | 6000 |
| Расход охлаждающей воды, л/мин (м3/ч), не более |
7,5 (12,5х10-2) |
|||
| Максимально допустимая температура откачиваемого газа, °С | 50 | |||
| Охлаждение | Водяное | |||
| Количество заливаемой рабочей жидкости, л | 1,2 | |||
| Присоединительные размеры вход, мм | 250 ISO-K | |||
| Присоединительные размеры выход, мм | 100 ISO-K | |||
| Класс защиты | IP 54 | IP 54 | ||
| Предохранитель, А, автоматический выключатель для использования с ПЧ | 20 | 35 | ||
|
Охлаждающая вода: - температура, °С - минимальное давление подачи (нагнетания) (беспрепятственный отвод, отсутствие противодавления), МПа (кг/см2) - максимальное давление подвода (нагнетания), МПа (кг/см2) |
от + 5 до + 35 0,2 (2,0) 0,7 (7,0) |
|||
|
ПРИМЕЧАНИЕ: Быстрота действия и предельное остаточное давление обеспечиваются при температуре окружающего воздуха от плюс 10 °С до плюс 35 °С, атмосферном давлении (80 .. 105) кПа и использовании форвакуумного насоса, имеющего: - быстроту действия при давлении 500 Па (4 мм рт.ст.) не менее 630 м3/ч (175 л/с); - предельное остаточное давление не более 10,0 Па (7,5х10-2 мм рт.ст.); |
||||

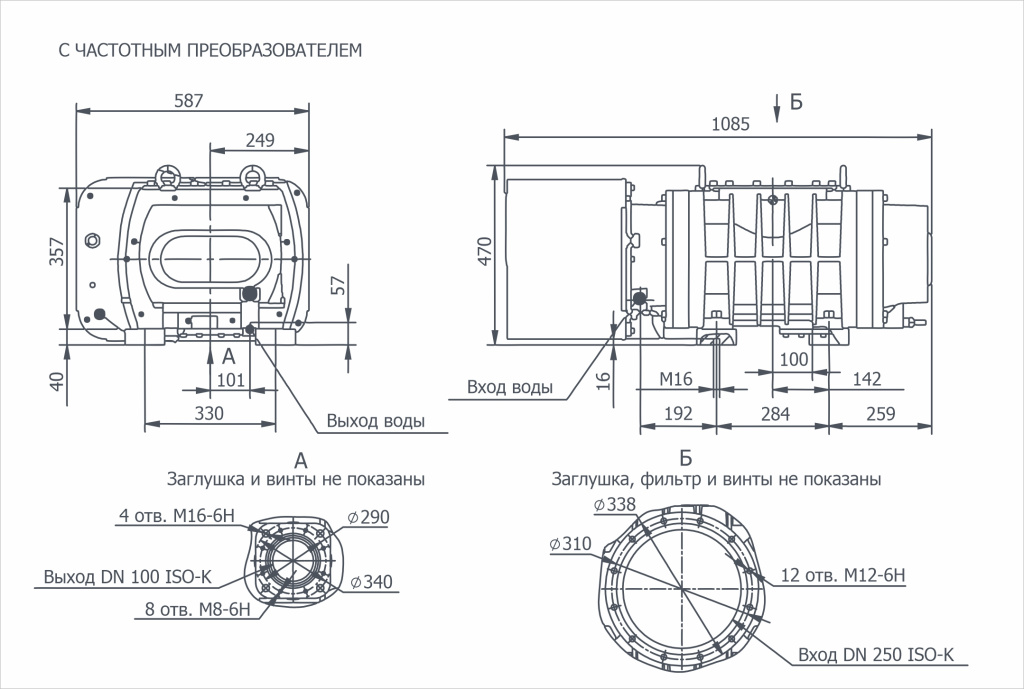

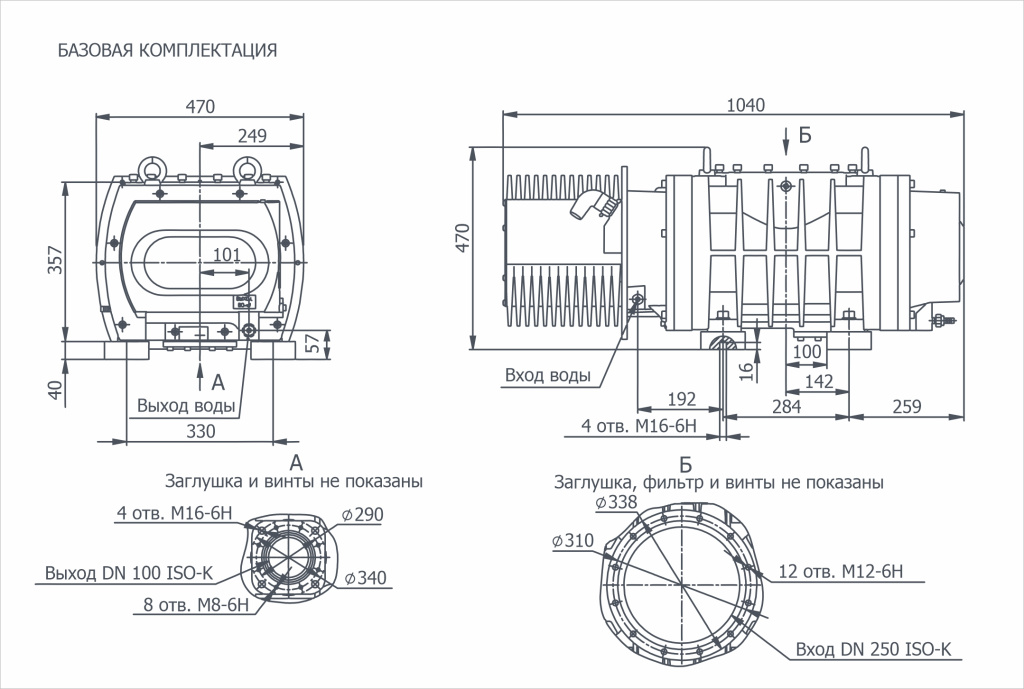

Габаритный чертёж НВД-2500
График зависимости быстроты действия от давления на входе в насос НВД-2500
➜ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
➜ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
➜ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
➜ РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру
➜ ОБЛАСТИ ПРИМЕНЕНИЯ ВАКУУМНОГО ОБОРУДОВАНИЯ можно узнать на нашем сайте
Что такое Преобразователь частоты?
-
Вакуумные затворы
-
Вакуумные клапаны
-
Вакуумметры
Что такое Преобразователь частоты?
Преобразователь частоты заменяет перепускной клапан и защищает насос от перегрузки. Даёт возможность запускать насос с атмосферного давления и изменять рабочую частоту вращения в диапазоне от 50 до 100 Гц, что в свою очередь повышает производительность.
✔ Данный преобразователь к двухроторному насосу НВД-2500 можно заказать по желанию.
Что означает Степень защиты электродвигателя IP54?
Оборудование со степенью защиты IP54 означает неплохую степень герметичности. Где 5 — частичная защита от пыли и частиц диаметром менее 1 мм. Где 4 — защита от брызг, падающих с любой стороны под любым углом. Т.е оборудование может эксплуатироваться на улице, кроме мест прямого воздействия струй воды, а также в помещении с повышенной влажностью.
✔ Электродвигатель со степенью защиты IP54 к двухроторному насосу НВД-2500 можно заказать по желанию
