Корпус клапана 25М УРС из сварной конструкция и состоит из обечайки, седла, бокового и нижнего патрубков. Нижним патрубком клапан 25М УРС подсоединяется к вакуумной системе шпильками. Гладкая часть штока служит визуальным указателем "открытого" или “закрытого” положений клапана. Кожух предназначен для защиты клапана от случайных открываний, а так же служит дополнительной защитой от попадания атмосферных осадков, песка, пыли во внутреннюю полость клапана. Открывание клапана происходит при вращении маховика против часовой стрелки. Закрывание клапана происходит при вращении махавика по часовой стрелке.
Наименование параметра |
Значение для 25М УРС |
Проводимость (теоретическая) в молекулярном режиме, л/с | 8,2 |
Наибольшая величина натекания л Па/с (л мкм рт.ст./с) | 1,3х10-4 (1х10-3) |
Число оборотов маховика до полного открытия (закрытия) клапана | 4,5± 1 |
Усилие на маховике, необходимое для уплотнения клапана, кг не более |
10 |
Технический ресурс, число циклов "открыто-закрыто" | 500 |

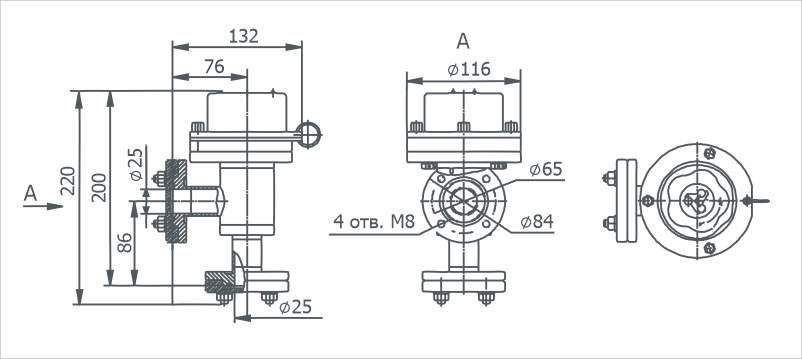

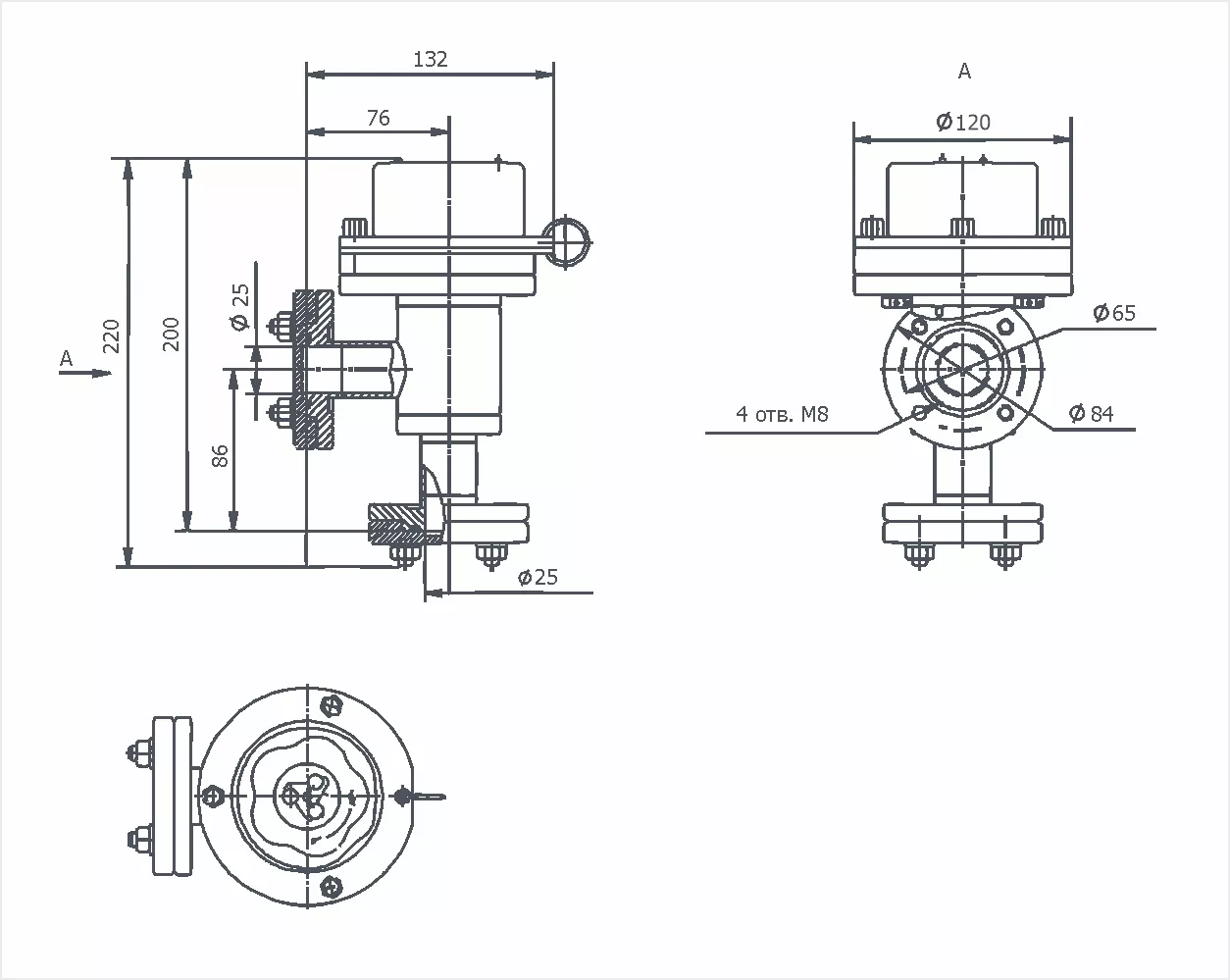

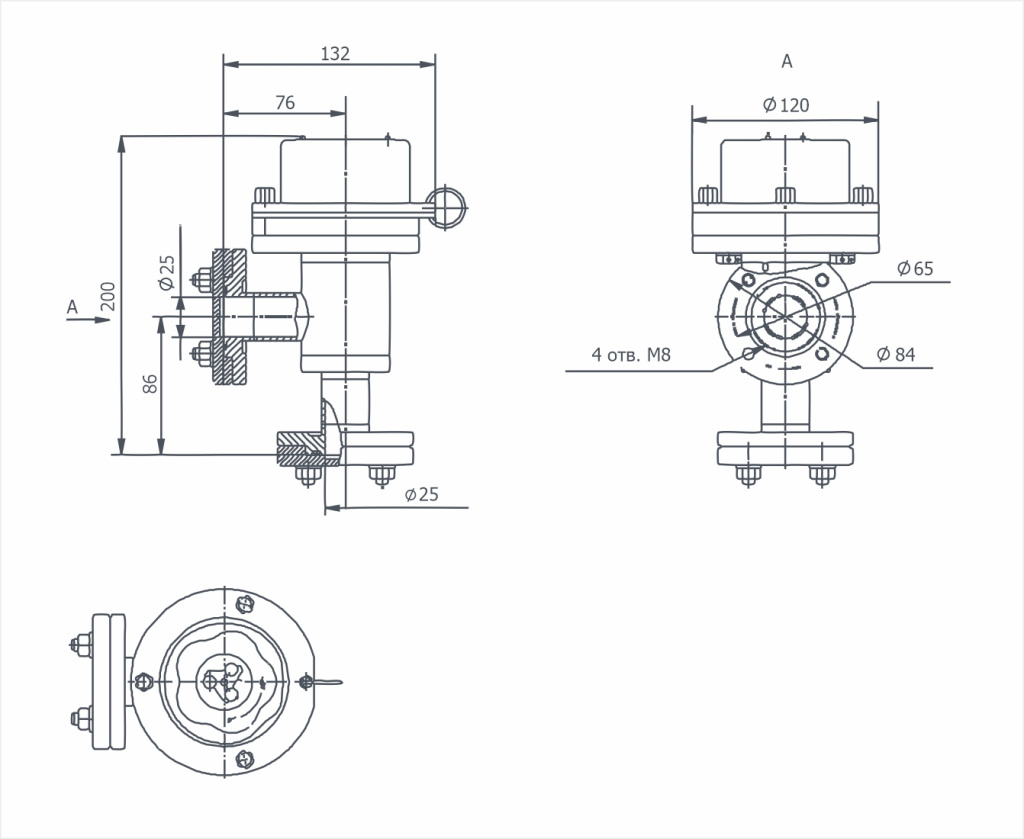

Габариты клапана, мм, не более | |
длина | 132 |
высота | 220 |
ширина | 116 |
Масса, кг, не более | 4 |
