Угловой ручной специальный вакуумный клапан 50М УРС
- Тип: Угловой ручной специальный
- Категория: Запорно-регулирующий клапан
- Диаметр условного прохода, мм: 50
- Проводимость, л/с: 67
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Без фланца
- По ТЗ Заказчика
- -
- Описание
- Характеристики
- Габариты
-
Описание на угловой ручной специальный вакуумный клапан 50М УРС
Корпус клапана 50М УРС из сварной конструкция и состоит из обечайки, седла, бокового и нижнего патрубков. Нижним патрубком клапан 50М УРС подсоединяется к вакуумной системе с применением сварки. Гладкая часть штока служит визуальным указателем "открытого" или “закрытого” положений клапана. Кожух предназначен для защиты клапана от случайных открываний, а так же служит дополнительной защитой от попадания атмосферных осадков, песка, пыли во внутреннюю полость клапана. Открывание клапана происходит при вращении маховика против часовой стрелки. Закрывание клапана происходит при вращении маховика по часовой стрелке.
Преимущества
Углового ручного специального вакуумного клапана 50М УРС✦ Материал корпуса из нержавеющей стали
✦ Число оборотов маховика до полного открытия (закрытия) клапана 8
✦ Вид уплотнения Витон (фторкаучук)
✦ Устойчив к воздействию кратковременного повышения давления (взрывная волна) до 0,3 ати
✦ Устойчив к воздействию выпадающих осадков (дождя)
✦ Устойчив к воздействию солнечного излучения
✦ Устойчив к воздействию песка и пыли
✦ Климатическое исполнение О4
✦ Гарантийный срок эксплуатации 12 месяцев
→ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
→ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
→ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
Основные параметры
Углового ручного специального вакуумного клапана 50М УРС
Информация для заказа
Углового ручного специального вакуумного клапана 50М УРС
-
- Категория: Запорно-регулирующий клапан
- Диаметр условного прохода, мм: 50
- Проводимость, л/с: 67
- Страна / Производитель: Россия / Вакууммаш (Вакма)
Технические характеристики
Клапана вакуумного углового специального 50М УРС
Наименование параметра
Значение для
50М УРСПроводимость (теоретическая) в молекулярном режиме, л/с 67 Наибольшая величина натекания л Па/с (л мкм рт.ст./с) 8х10-4 (6х10-3) Число оборотов маховика до полного открытия (закрытия) клапана 8 ± 1 Усилие на маховике, необходимое для уплотнения клапана, кг не более 12 Технический ресурс, число циклов "открыто-закрыто" 500 Габариты клапана, мм, не более длина 160 высота 240 ширина 140 Масса, кг, не более 6,8
-
string(6) "133559"

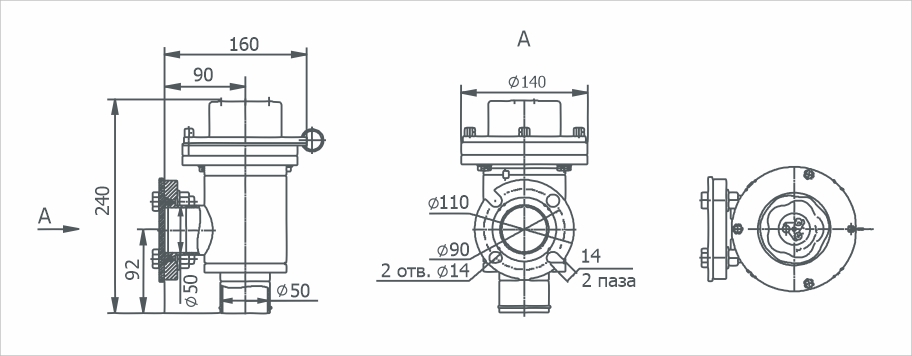

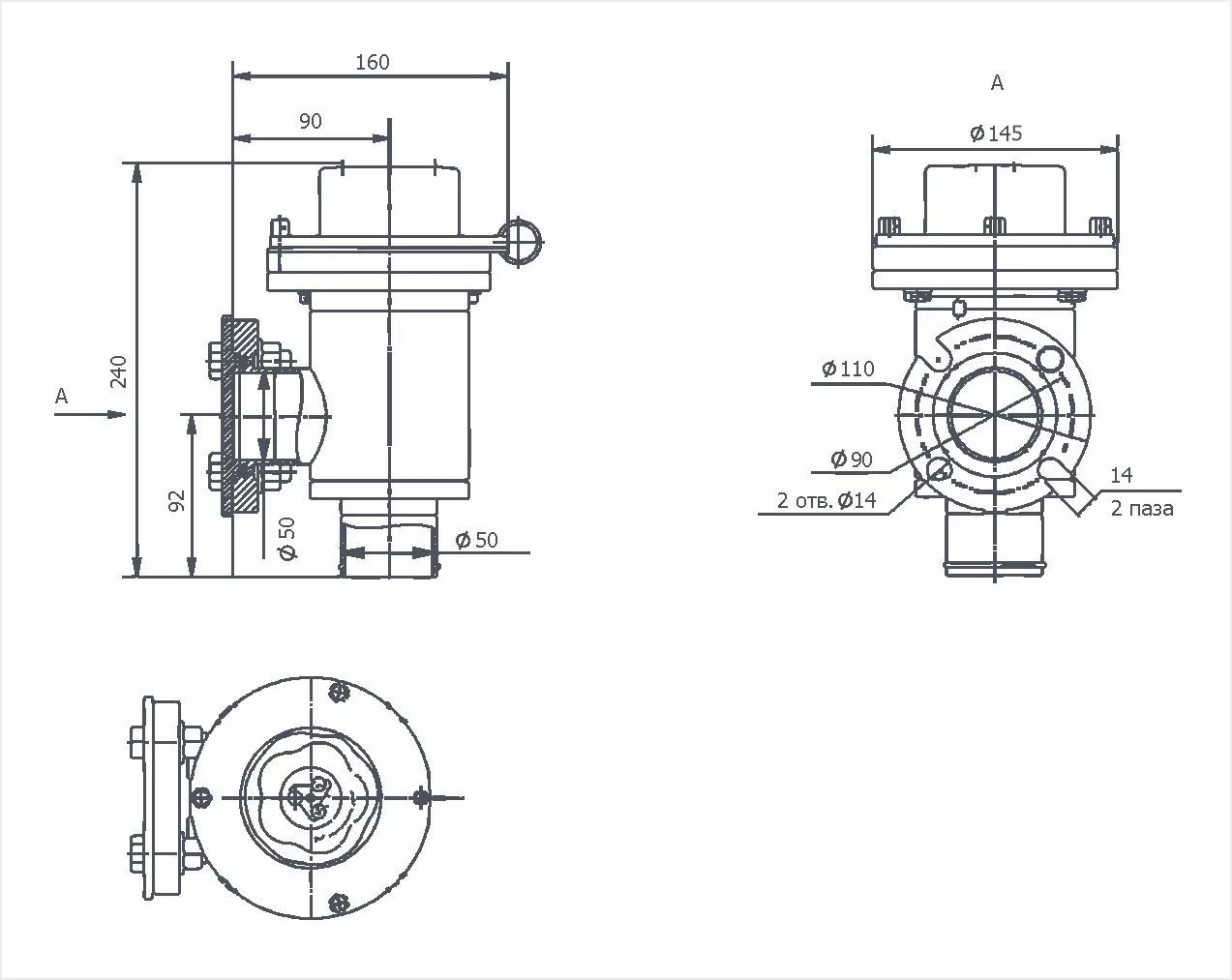

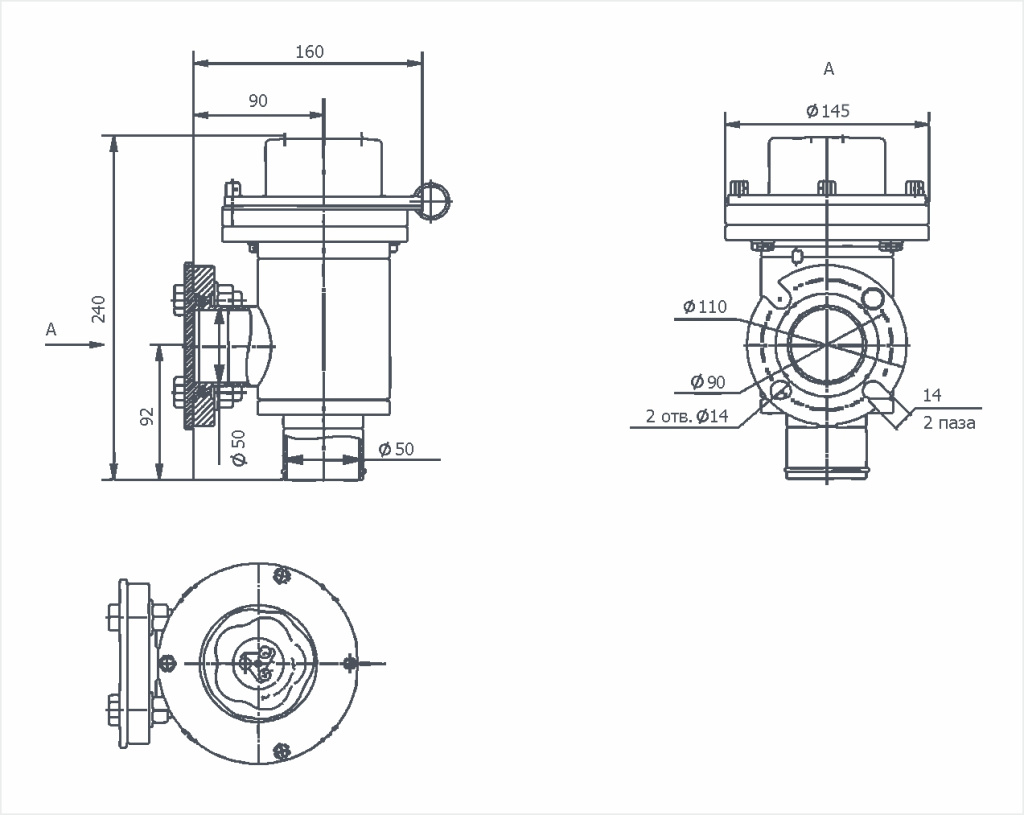

Габаритный чертёж
Клапана вакуумного углового специального 50М УРС
