Электромеханический клапан КВЭ-25: описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы
Установка КВЭ-25 совместима с вакуумным насосом
Комплект монтажный частей
-
- С комплектом
- Без комплекта
Материал корпуса
-
- Сталь нержавеющая
- Алюминий
Преимущества КВЭ-25
- ■ Появится в реестре Минпромторга в 3-м квартале 2025г.
- ■ Время открывания/закрывания 0,3c
- ■ Тип входного фланца ISO-KF
- ■ Напряжение питания 220/380В
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 12 месяцев, при наработке не превышающей 2400 циклов "Открыто-Закрыто"
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Технические характеристики КВЭ-25
Наименование параметра
|
Значение для клапана КВЭ-25
|
Проводимость (теоретическая) в молекулярном режиме, л /с, не менее
|
14,2
|
Норма герметичности, л·Па/c (л·мкм рт. ст./c), не более
|
1х10 –7 (7,5х10 –7)
|
Потребляемая мощность электродвигателя, Вт, не более
|
25
|
Перепад давлений в закрытом положении с любой стороны клапана, Па (мм рт. ст.), не более
|
1,07х10 5 (800)
|
Время открывания (закрывания), с, не более
|
0,3
|
Габаритные размеры, мм, не более
|
|
длина
|
110
|
высота
|
270
|
ширина
|
40
|
Масса, кг, не более
|
2,5
|
(с алюминиевым корпусом)
|
2,8
|

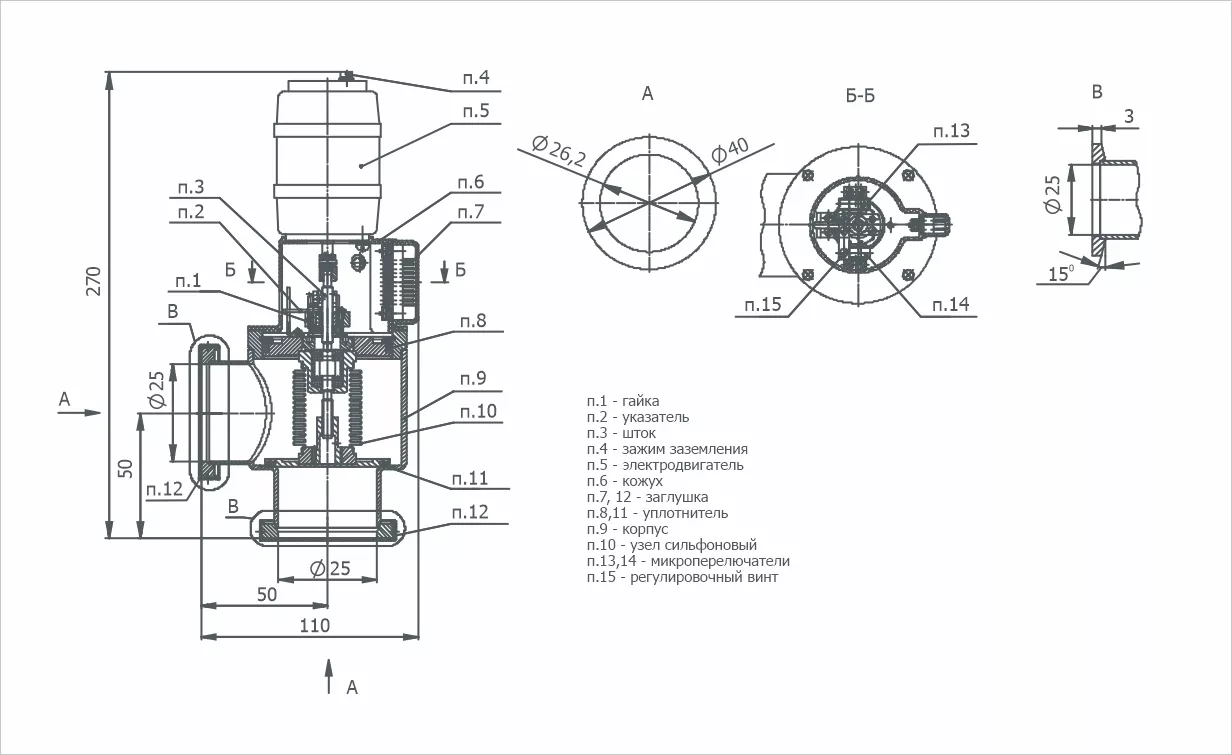

Габаритный чертёж КВЭ-25
