Электромеханический клапан КВЭ-100: описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы
Установка КВЭ-100 совместима с вакуумным насосом
Комплект монтажный частей
-
- С комплектом
- Без комплекта
Материал корпуса
-
- Сталь нержавеющая
- Сталь углеродистая
Преимущества КВЭ-100
- ■ Появится в реестре Минпромторга в 3-м квартале 2025г.
- ■ Время открывания/закрывания 0,8c
- ■ Тип входного фланца ISO-K
- ■ Напряжение питания 220/380В
- ■ Мощность электродвигателя 60Вт
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 12 месяцев, при наработке 2400 циклов "Открыто-Закрыто"
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Технические характеристики КВЭ-100
Наименование параметра
|
Значение для клапана КВЭ-100
|
Проводимость (теоретическая) в молекулярном режиме, л /с, не менее
|
470
|
Норма герметичности, л·Па/c (л·мкм рт. ст./c), не более
|
1х10 –7 (7,5х10 –7)
|
Потребляемая мощность электродвигателя, Вт, не более
|
60
|
Перепад давлений в закрытом положении с любой стороны клапана, Па (мм рт. ст.), не более
|
1,07х10 5 (800)
|
Время открывания (закрывания), с, не более
|
0,8
|
Габаритные размеры, мм, не более
|
|
длина
|
200
|
высота
|
450
|
ширина
|
130
|
Масса, кг, не более
|
10
|

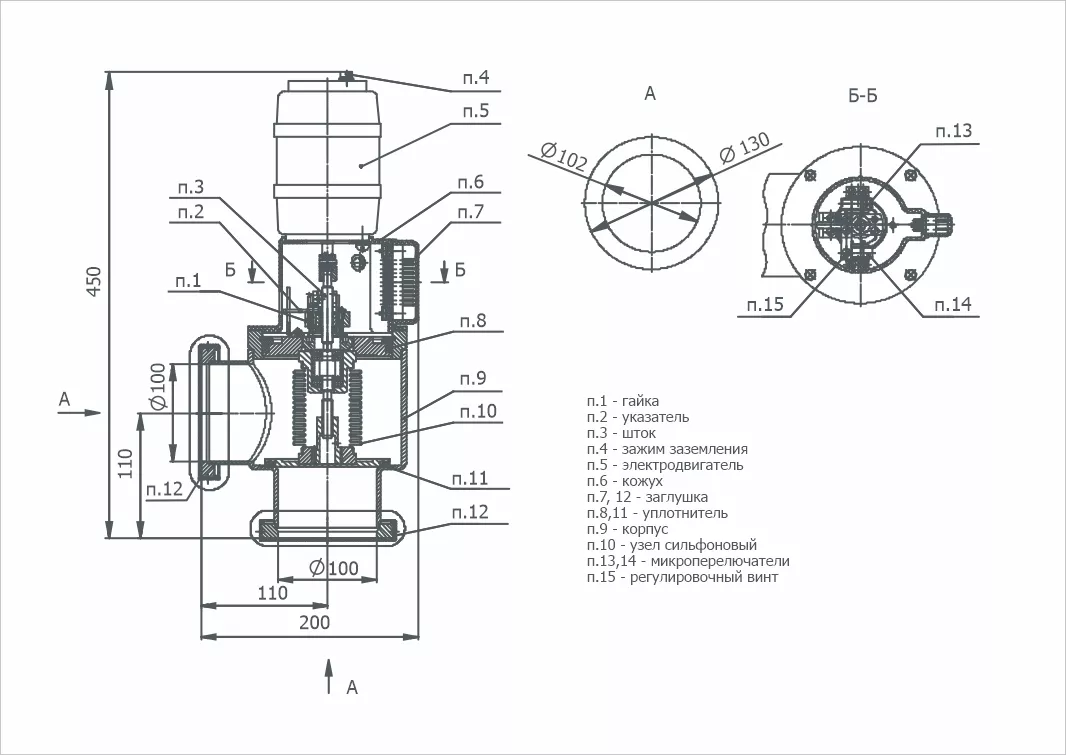

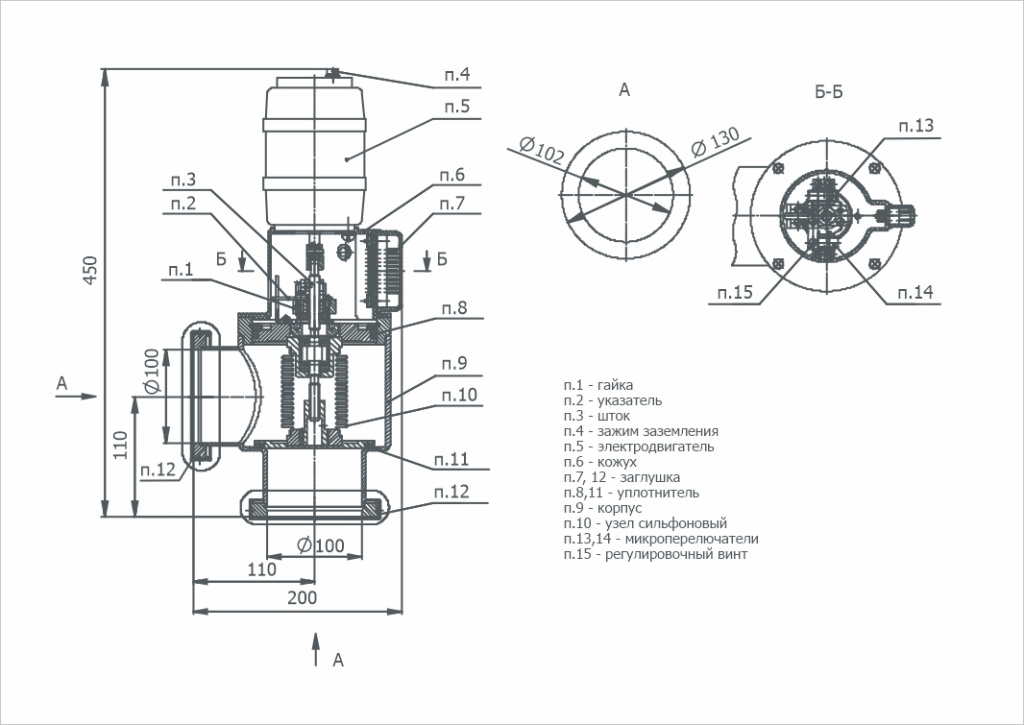

Габаритный чертёж КВЭ-100
