Двухроторный масляный агрегат АВД-150/63: описание, преимущества, область применения, технические характеристики, габаритный чертёж, рекламные материалы
Агрегат АВД-150/63 состоит из последовательно соединенных двухроторного вакуумного насоса НВД-600 и пластинчато-роторного вакуумного насоса 2НВР-250Д. Между собой насосы соединены с помощью переходника, представляющего собой одновременно трубопровод и опорный узел. Агрегат АВД-150/63 может работать непрерывно при давлении на входе не выше 133 Па (1 ммрт.ст.) или откачивая в течение 8 ч один или несколько герметичных сосудов общим объемом 17,5 куб.м от атмосферного до предельного остаточного давления.
✔ По отзывам о двухроторном агрегате АВД-150/63 оборудование обеспечивает эффективную стабильную перекачку воздуха, газообразных сред в различных областях промышленности
✔ Узнать цену можно у специалистов АО «Вакууммаш» на нашем сайте для этого достаточно отправить заявку
Преимущества АВД-150/63
- ■ Появится в реестре Минпромторга во 2-ом квартале 2025г.
- ■ Воздушное охлаждение насоса НВД
- ■ Водяное охлаждение насоса 2НВР-250Д
- ■ Заправлен маслом VACMA OIL 100
- ■ Напряжение питания 380В
- ■ Мощность электродвигателя 6,6 кВт
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 12 месяцев, при средней наработке, не превышающей 1500ч
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Область применения АВД-150/63
Пищевая промышленность Нефтехимическая промышленность Химическая промышленность Производство резиновых изделий Производство кристаллов Металлургия Машиностроение Производство электрооборудования Производство электроэнергии Строительная отрасль Научно-исследовательская деятельность
Технические характеристики АВД-150/63
Наименование параметра и размера
|
Значения для агрегата
АВД-150/63
|
Быстрота действия при рабочем давлении 26,6 Па (2х10-1ммрт.ст.), м3/ч (л/с)
|
550±90 (155±25)
|
Предельное остаточное давление, Па (мм рт.ст.), не более:
|
|
с учетом паров рабочей жидкости (полное)
|
1,3х10-1(1х10-3)
|
парциальное по воздуху
|
6,6х10-3(5х10-5)
|
Потребляемая мощность при рабочем давлении,кВт, не более
|
3
|
Установленная мощность электродвигателей агрегата, кВт, не более
|
6,6
|
Охлаждение агрегата
|
Воздушно-водяное
|
Условный проход, мм:
|
|
входа
|
100
|
выхода
|
63
|
Габаритные размеры, мм, не более:
|
|
длина
|
1143
|
ширина
|
380
|
высота
|
800
|
Масса,кг, не более
|
350
|
ПРИМЕЧАНИЕ:
1. Быстрота действия, предельное остаточное давление и потребляемая мощность агрегата должны обеспечиваться при температуре окружающей и откачиваемой среды от плюс 288 до плюс 298 К (от плюс 15 0С до плюс 25 0С), атмосферном давлении на выходе и при использовании в агрегате масла VACMA-OIL 100.
2. При температуре окружающей среды от плюс 288 до плюс 298 К (от плюс 15 0С до плюс 25 0С) значения параметров агрегата должны соответствовать приведенным в настоящей таблице. При температуре от плюс 298 до плюс 308 К (от плюс 25 0С до плюс 35 0С) допускается уменьшение быстроты действия на 20% от номинального значения и повышение предельного остаточного давления на 15% на каждый градус.
3. Масса агрегатов указана без учета заливаемого масла.
|

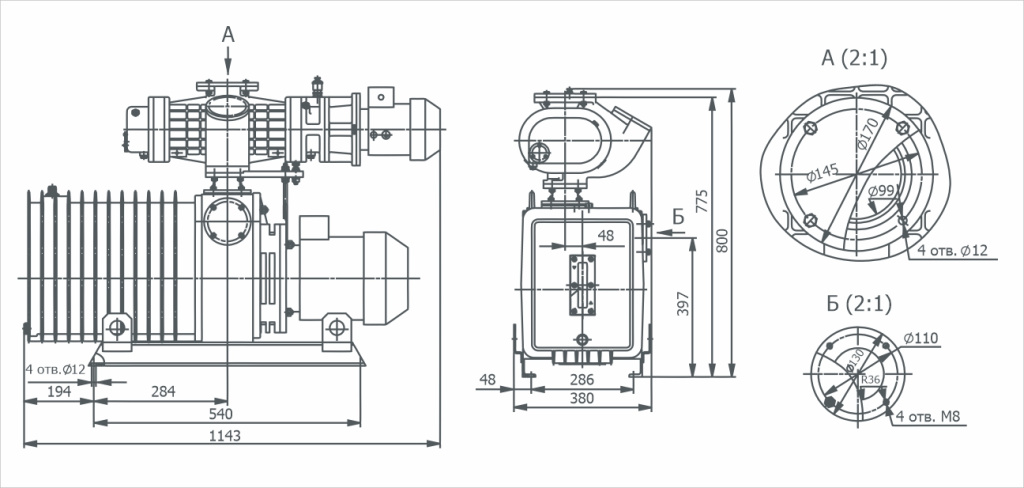

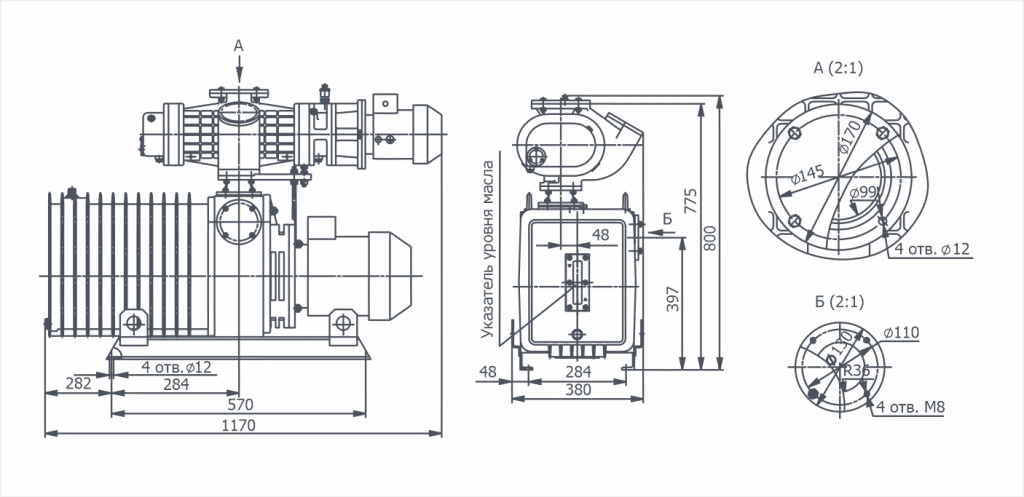

Габаритный чертёж АВД-150/63
Зависимость быстроты действия на входе в агрегат АВД-150/63 от входного давления
