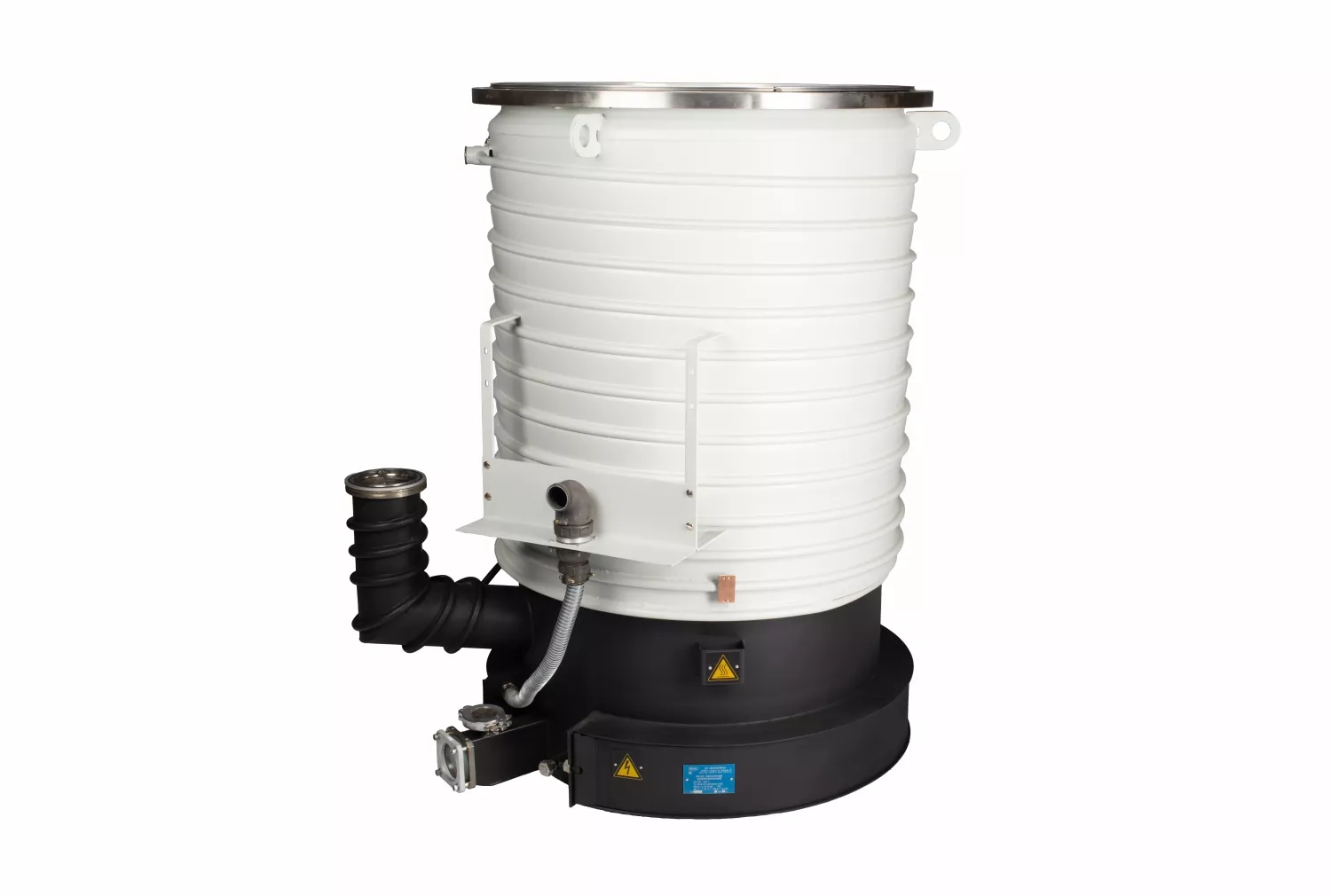

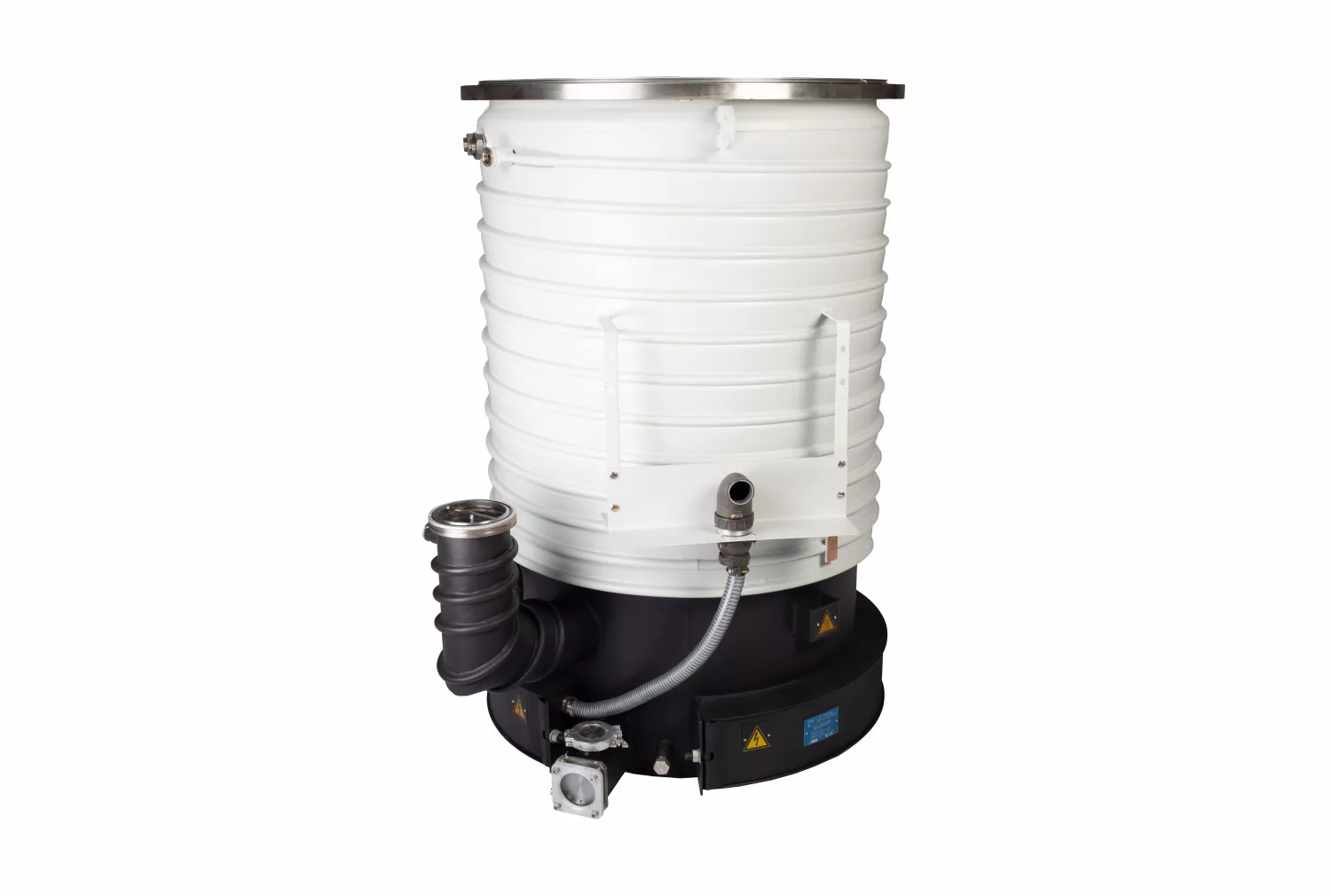

Диффузионный высоковакуумный насос НД-630
- Тип: Паромасляный (Диффузионный)
- Масляный / Сухой: Масляный
- Диапазон давления: Высокий вакуум
- Быстрота действия, л/с: 18000
- Напряжение питания, В: 400
- Мощность, кВт: 12
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Тип входного фланца: ISO-F
- Прямое подключение через разъём
- Блок автоматов
- -
Диффузионный насос НД-630: описание, преимущества, область применения, технические характеристики, габаритный чертёж, рекламные материалы
Диффузионный вакуумный насос бренда Vacma (Вакма) НД-630 является высоковакуумным насосом производительностью 18000 л/с и используется в паре с форвакуумным насосом. Форвакуумный насос необходим для предварительной откачки и для удаления откачиваемого газа с выходного патрубка диффузионного вакуумного насоса, быстрота действия форвакуумного насоса не менее 253 куб.м/ч. Как правило, диффузионный насос НД-630 используется с вакуумной проточной ловушкой ЛП-630 или с азотно-проточной вакуумной ловушкой ЛАП-630С или с мультиловушкой МЛ-630, которые снижают обратный поток паров рабочей жидкости в откачиваемый объём. В качестве рабочей жидкости в насосе используется минеральное вакуумное масло VACMA OIL 500, благодаря которому достигаются высокие эксплуатационные характеристики и долговечность вакуумного оборудования. Вакуумный насос НД-630 включает в себя паропровод - четырёхступенчатую систему сопел. Принцип действия насоса достаточно прост - он заключается в процессе диффузии молекул откачиваемого газа в струю вылетающего с высокой скоростью из сопел рабочего тела (пара). Диффузионный насос НД-630 - надёжное, долговечное оборудование с большим рабочим ресурсом для работы в условиях низкого давления, где требуется высокая скорость откачки.
Тип подключения электрики
-
- Прямое подключение через разъём
- Блок автоматов
Состояние заправки
-
- Заправлен маслом
- Не заправлен маслом
Рекомендуем форвакуумный насос
-
- Либо двухроторный агрегат АВД-150/25 в количестве 2 шт
- Либо двухроторный агрегат АВД-150/63 в количестве 2 шт
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
✔ По отзывам потребителей диффузионный вакуумный насос НД-630 - надёжное, долговечное оборудование с большим рабочим ресурсом для работы в условиях высокого вакуума, где требуется высокая скорость откачки.
✔ По запросу диффузионный вакуумный насос НД-630 может иметь тип подключения электрики: блок автоматов или прямое подключение через разъём, цена будет зависеть от комплектации. Купить диффузионный насос НД-630 по цене от Российского производителя можно на нашем сайт, для этого вам необходимо отправить заявку, специалисты АО «Вакууммаш» свяжутся с вами.
Преимущества НД-630
- ■ Состоит в реестре Минпромторга. Реестровый номер № 10714428
- ■ Материал корпуса из углеродистой стали
- ■ Водяное охлаждение
- ■ Тип входного фланца ISO-F
- ■ Напряжение питания 400 В (переменный ток)
- ■ Мощность нагревателей 12 кВт
- ■ Кол-во нагревателей 12 шт
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 18 месяцев, при средней наработке, не превышающей 2000ч
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Область применения НД-630
Химическая промышленность Производство кристаллов Металлургия Машиностроение Производство электрооборудования Научно-исследовательская деятельность Космическая отрасль Атомная отрасль Вакуумное напыление
Технические характеристики НД-630
|
Наименование параметра и размера |
Значение насоса НД-630 |
|
Быстрота действия по воздуху при давлении: 1 Па (7,5х10-3мм рт. ст.), л/с, не менее 1х10-1Па (7,5х10-4 мм рт. ст.), л/с, не менее; 1х10-2Па (7,5х10-5мм рт. ст.), л/с, не менее |
1500 10000 18000 |
| Быстрота действия форвакуумных насосов при давлении 26 Па (0,2 мм рт.ст) в выходном сечении должна быть, м3/ч (л/с), не менее | 254(70,3) |
| Наибольшее выпускное давление, Па (мм рт. ст.), не менее | 26,6 (0,2) |
| Предельное остаточное давление при температуре окружающего воздуха от +100С до +350С, Па (мм рт.ст.), не более | 3х10-4 (2,25х10-6) |
| Охлаждение насоса | Водяное |
|
Расход воды для насоса, м3/ч: - на корпус - на маслоотражатель |
0,60 0,08 |
| Напряжение питания трёхфазной, четырёхпроводной сети, В | 400 |
| Частота питающей сети, Гц | 50 |
| Потребляемая мощность, кВт | 12 |
| Марка рабочей жидкости (вакуумное минеральное масло) | ВАКМА ОЙЛ 500 |
|
Количество рабочей жидкости, л: - max - min |
12 9,5 |
|
Габаритные размеры, мм, не более* - высота - длина - ширина со штепсельным разъёмом - ширина с блоком автоматов |
1130 1005 775 835 |
| Macca, кг, не более ** | 180 |
|
ПРИМЕЧАНИЕ: * Без заглушек и деталей их крепления. ** Без заглушек, деталей их крепления и рабочей жидкости. |
|

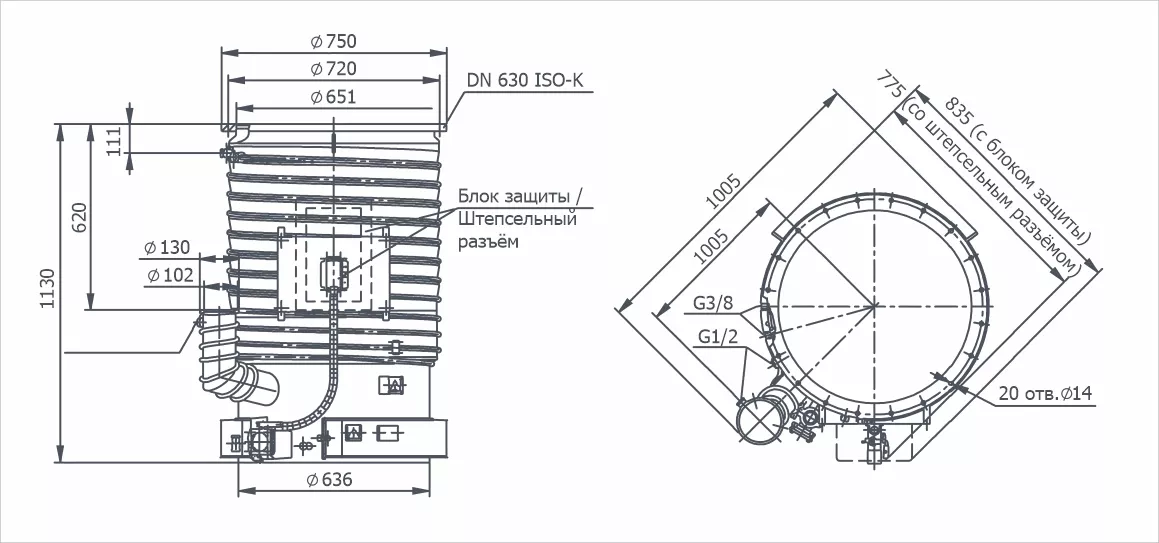

Габаритный чертёж НД-630
График зависимости быстроты действия от давления на входе в насос НД-630
