Интегрированная вакуумная ловушка ЛИ-630
- Вид: Бесфланцевая
- Тип: Интегрированная
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 630
- Артикул: 0302-03S415F01
- Описание
- Габариты
- Рекомендуем
-
Описание на интегрированную вакуумную ловушку ЛИ-630
Интегрированная бесфланцевая ловушка ЛИ-630 устанавливается внутри диффузионного насоса вместо штатного маслоотражателя, без увеличения габаритных размеров диффузионного насоса. Ловушка ЛИ-630 выполняет функцию маслоотражателя, ставится вместо стандартного маслоотражателя в насосы, имеет дополнительное количество охлаждаемых экранов для улавливания паров обратного потока масла (больше чем у ловушки МУ), перекрывает всю площадь входного высоковакуумного фланца
✦ Материал исполнения медь
✦ Выполняет функцию маслоотражателя
✦ Имеет дополнительное количество охлаждаемых экранов для улавливания паров обратного потока масла (больше чем у увеличенного маслоотражателя МУ)
✦ Перекрывает всю площадь входного высоковакуумного фланца НД
✦ Климатическое исполнение УХЛ4
✦ Гарантийный срок эксплуатации 12 месяцевУстановка интегрированной вакуумной ловушки ЛИ-630 совместима с вакуумными насосами
✔ с паромасляным диффузионным высоковакуумным насосом НД-630
✔ с вакуумными насосами других производителей
→ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
→ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
→ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
Информация для заказа
Интегрированной вакуумной ловушки ЛИ-630
ДокументыКаталог вакуумного оборудования АО "Вакууммаш" Буклет на Вакуумные затворы, клапаны и ловушки Брошюра на Ловушки вакуумные Сертификат соответствия ISOРекомендуем-
Диффузионный высоковакуумный насос НД-630
-
Минеральное вакуумное масло VACMA OIL 500
Показать все рекомендуемые -
-

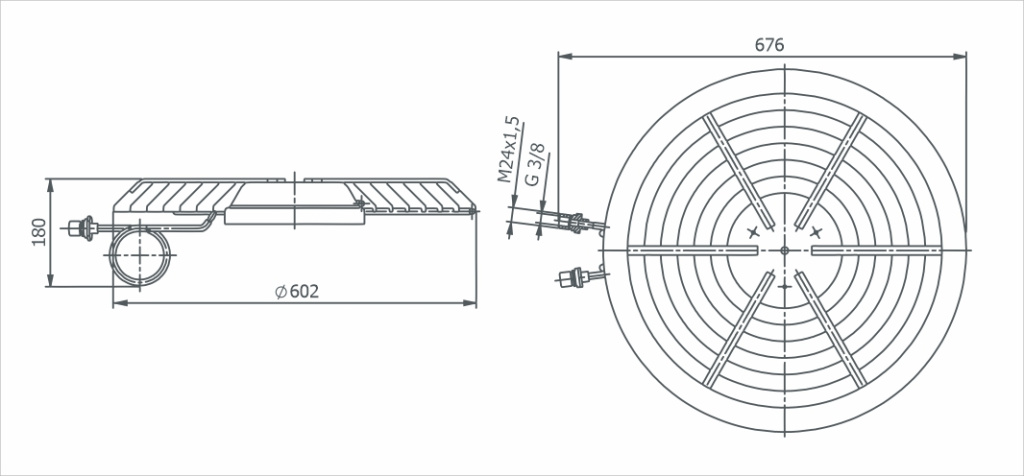

Габаритный чертёж
Интегрированной вакуумной ловушки ЛИ-630
-
С этим товаром рекомендуем
Диффузионный высоковакуумный насос НД-6301 500 руб.- +шт- Быстрота действия, л/с
- 18000
- Напряжение питания, В
- 220/380
- Мощность, кВт
- 12
- Страна / Производитель
- Россия / Вакууммаш (Вакма)
- Тип входного фланца
- ISO-F
- Вопросы
-
Что такое Штепсельный разъем?
Штепсельный разъем состоит из двух частей: приборной (вилка) и кабельной (розетка). Приборная часть установлена на насос и соединяется с его нагревателями (ТЭНами) через провода, уложенные в металлорукав.
Кабельная часть с кабельным вводом (сальником) поставляется в комплекте с насосом и служит для подвода электроэнергии от источника питания к приборной части разъема. Присоединение проводов от источника питания к кабельной части разъёма осуществляется через винтовые клеммы, входящие в ее состав. Дополнительная информация для каждого насоса дана в руководстве по эксплуатации.
Что такое Блок автоматов?
Блок автоматов представляет собой навесной распределительный щит, установленный на насос, и содержит набор модульных однополюсных автоматических выключателей (по одному выключателю на каждый ТЭН насоса) и клеммы для подключения проводов от источника питания. Автоматические выключатели служат для разрыва электрической цепи ТЭНа в случае возникновения перегрузки по току. Кабельный ввод (сальник) поставляется в комплекте с насосом и врезается потребителем в наиболее удобное для него место распределительного щита.
Для чего используется вакуумное масло в насосе НД-630?
В диффузионном насосе НД-630 вакуумное масло используется для захвата и удаления молекул газа из вакуумной камеры посредством кинетического движения и имеет решающее значение для правильной работы системы, а так же защищает от обратного потока и засорения сопла.
