Диффузионный высоковакуумный насос НД-630Э
- Тип: Паромасляный (Диффузионный)
- Масляный / Сухой: Масляный
- Диапазон давления: Высокий вакуум
- Быстрота действия, л/с: 9200
- Напряжение питания, В: 400
- Мощность, кВт: 10,8
- Тип входного фланца: ISO-K
- Прямое подключение через разъём
- Блок автоматов
- -
Диффузионный насос НД-630Э: описание, преимущества, область применения, технические характеристики, габаритный чертёж, рекламные материалы
Диффузионный вакуумный насос бренда Vacma (Вакма) НД-630Э является высоковакуумным насосом производительностью 9200 л/с и используется в паре с форвакуумным насосом. Форвакуумный насос необходим для предварительной откачки и для удаления откачиваемого газа с выходного патрубка диффузионного вакуумного насоса, быстрота действия форвакуумного насоса не менее 540 куб.м/ч. Как правило, диффузионный насос НД-630Э используется с проточной вакуумной ловушкой ЛП-630 или азотно-проточной вакуумной ловушкой ЛАП-630С или мультиловушкой МЛ-630, которые снижают обратный поток паров рабочей жидкости в откачиваемый объём. Диффузионный насос НД-630Э - надёжное, долговечное оборудование с большим рабочим ресурсом для работы в условиях низкого давления, где требуется высокая скорость откачки. В данном насосе используется силиконовое вакуумное масло VACMA OIL 704.
Отличие насосов линейки НД от насосов линейки НД-Э
-
Рабочие характеристики у насосов серии НД-Э оптимизированы для работы в области более высокого давления
Тип подключения электрики
-
- Прямое подключение через разъём
- Блок автоматов
Рекомендуем форвакуумный насос
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
✔ По отзывам потребителей диффузионный вакуумный насос НД-630Э - сохраняет стабильную работу на высоком вакууме и имеет высокие эксплуатационные характеристики.
✔ По запросу диффузионный вакуумный насос НД-630Э может иметь тип подключения электрики: блок автоматов или прямое подключение через разъём, цена будет зависеть от комплектации. Купить насос НД-630Э по цене от Российского производителя можно на нашем сайт, для этого вам необходимо отправить заявку, специалисты АО «Вакууммаш» свяжутся с вами.
Преимущества НД-630Э
- ■ Материал корпуса из углеродистой стали
- ■ Водяное охлаждение
- ■ Тип входного фланца ISO-F
- ■ Напряжение питания 400 (переменный ток)
- ■ Мощность нагревателей 10,8 кВт
- ■ Кол-во нагревателей 9 шт
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 18 месяцев, при средней наработке, не превышающей 2000ч
- ■ Большой период межсервисного обслуживания
- ■ Низкое энергопотребление
- ■ Низкие эксплуатационные расходы
- ■ Простота обслуживания
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Область применения НД-630Э
Имитация космического производства Аналитический инжиниринг Охлаждение и кондиционирование воздуха Вакуумная сушка Пропитка Сублимационные системы Изготовление авиационных компонентов Термообработка Производство ламп и трубХимическая промышленность Производство кристаллов Металлургия Машиностроение Производство электрооборудования Научно-исследовательская деятельность Космическая отрасль Атомная отрасль Вакуумное напыление
Технические характеристики НД-630Э
|
Наименование параметра и размера |
Значение насоса НД-630Э |
|
Быстрота действия по воздуху при давлении на входе в насос, л/с, не менее: 1,0х100 Па (7,5х10-3 мм рт.ст.) 1,7х10-1 Па (1,3х10-3 мм рт.ст.) 1,0х10-1 Па (7,5х10-4 мм рт.ст.) 1,0х10-2 Па (7,5х10-5 мм рт.ст.) |
1800 9200 8300 7100 |
| Наибольшее выпускное давление, Па (мм рт.ст.), не менее | 60 (0,45) |
| Предельное остаточное давление, Па (мм рт.ст.), не более | 2,5х10-4 (1,9х10-6) |
| Норма герметичности, Па·м3/c, (л∙мкм рт.ст./c), не более | 1,0х10-10 (7,5х10-7) |
| Охлаждение насоса | Водяное |
|
Расход воды для насоса, м3/ч: - на корпус - на маслоотражатель |
0,60 0,08 |
| Марка рабочей жидкости (вакуумное силиконовое масло) | VACMA OIL 704 |
|
Объём заливаемой рабочей жидкости для насоса, л: - max - min |
6 4,5 |
| Напряжение питания трёхфазной, четырехпроводной сети, В* | 400 |
| Частота питающей сети, Гц | 50 |
|
Габаритные размеры, мм, не более** - высота - длина - ширина |
1292 1070 760 |
| Масса, кг, не более*** | 230 |
|
ПРИМЕЧАНИЕ: * Понижение напряжения питания приводит к понижению быстроты действия ** Без заглушек и деталей их крепления. *** Без заглушек, деталей их крепления и рабочей жидкости. |
|

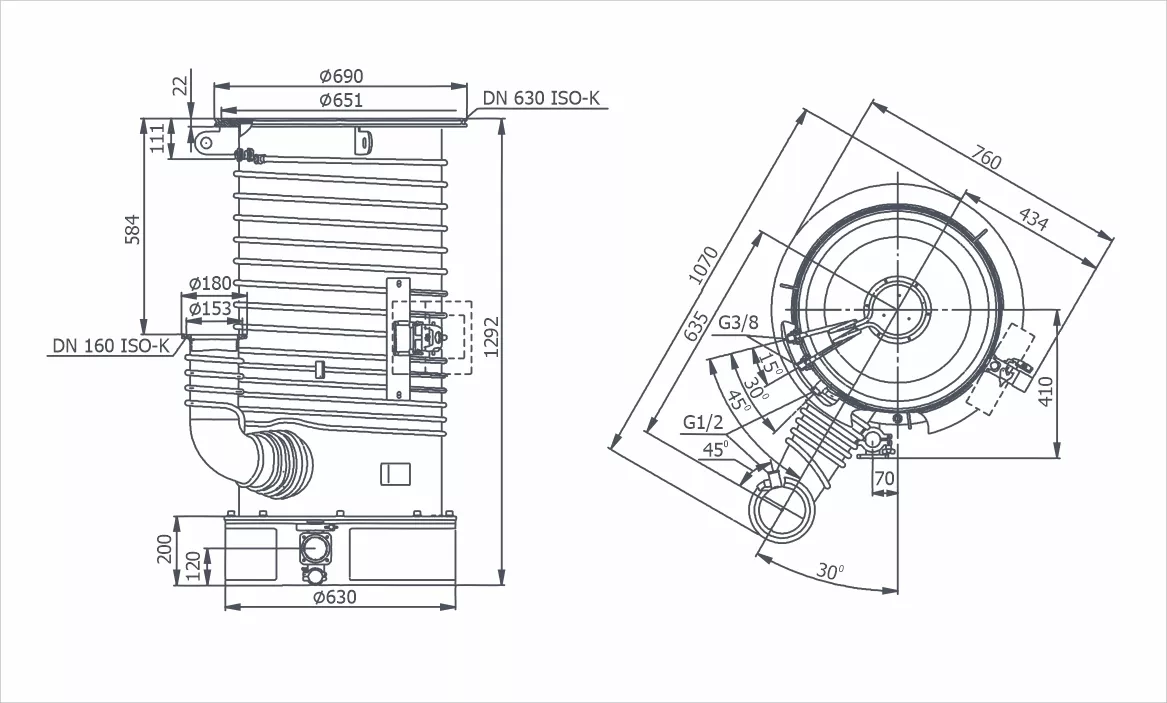

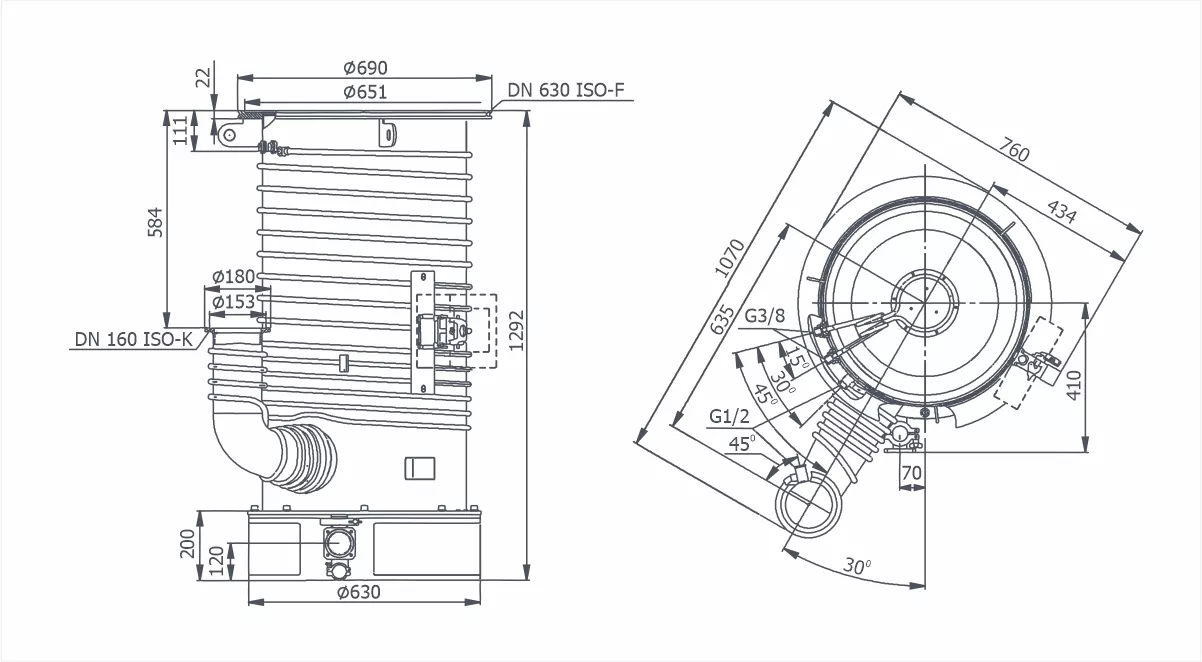

Габаритный чертёж НД-630Э

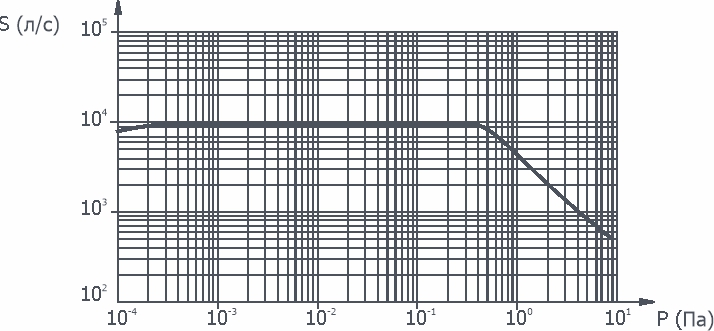

График зависимости быстроты действия от давления на входе в насос НД-630Э
