Электроприводный вакуумный затвор ЗВПлЭ-630
- Вид: Шиберный
- Тип: Электроприводный
- Категория: Запорно-регулирующий затвор
- Диаметр условного прохода, мм: 630
- Проводимость, м3/с: 200
- Время открывания/закрывания, с: 180
- Напряжение питания, В: 220/380
- Мощность в момент открывания/закрывания, Вт: 25
- Тип входного фланца: ISO-F
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Сталь нержавеющая
- Сталь углеродистая
- -
- Описание
- Характеристики
- Габариты
- Дополнительно
-
Описание на плоский электроприводный вакуумный затвор ЗВПлЭ-630
Затвор ЗВПлЭ-630 состоят из корпуса с присоединительными фланцами, механизма затвора, манжетного уплотнения для обеспечения герметичности приводного элемента, крышки, электропривода. Механизм затвора состоит из каретки, верхней и нижней заслонки, которые между собой стягиваются пружинами и шариками. Каретка перемещается по направляющим корпуса на подшипниках. Открывание и закрывание затвора ЗВПлЭ-630 производится как электроприводом, так и вручную с помощью маховика. Для перехода на режим ручного управления на электроприводе имеется устройство переключения. Ручной привод служит для настройки и регулировки затвора. Затворы ЗВПлЭ-630 изготавливаются в климатических исполнениях по ГОСТ 15150-69 УХЛ и О категории размещения 4
→ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
→ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
→ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
Преимущества
Плоского электроприводного вакуумного затвора ЗВПлЭ-630✦ Двух позиционное управление затвора (открыть/закрыть)
✦ С редуктором (наличие редуктора позволяет осуществлять закрытие/открытие затвора в аварийных ситуациях)
✦ Время открывания/закрывания затвора 180c
✦ Тип входного фланца ISO-F
✦ Напряжение питания 220/380В
✦ Климатическое исполнение УХЛ4
✦ Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 100 циклов "Открыто-Закрыто"
✦ Соответствует требованиям Технического Регламента Таможенного союзаУстановка плоского электроприводного вакуумного затвора ЗВПлЭ-630
совместима с вакуумными насосами:✔ с диффузионным высоковакуумным насосом НД-630 (фланец ISO-K, необходимо приобрести накидной фланец для подсоединения к фланцу ISO-F)
✔ с бустерным вакуумным насосом 2НВБМ-630/12000 (входной фланец ISO-F)
✔ с бустерным вакуумным насосом 2НВБМ-630/18000 (входной фланец ISO-F)
✔ с вакуумными насосами других производителейОсновные параметры
Плоского электроприводного вакуумного затвора ЗВПлЭ-630
Информация для заказа
Плоского электроприводного вакуумного затвора ЗВПлЭ-630
-
- Вид: Шиберный
- Категория: Запорно-регулирующий затвор
- Диаметр условного прохода, мм: 630
- Проводимость, м3/с: 200
- Время открывания/закрывания, с: 180
- Напряжение питания, В: 220/380
- Мощность в момент открывания/закрывания, Вт: 25
- Тип входного фланца: ISO-F
- Страна / Производитель: Россия / Вакууммаш (Вакма)
Технические характеристики
Плоского электроприводного вакуумного затвора ЗВПлЭ-630
Наименование параметра
Значение
ЗВПлЭ-630
Проводимость (теоретическая) в молекулярном режиме, м3/с, не менее 200 Норма герметичности, м3·Па/c (л·мкм рт.ст./c), не более 1,0х10-8 (7,5х10-5) Время открывания (закрывания) затвора от электропривода, с, не более 180 Потребляемая мощность в момент открывания (закрывания), Вт
(допускается кратковременное двухкратное увеличение потребляемой мощности)25 Перепад давлений в закрытом положении с любой стороны заслонки/шибера,
Па (мм рт.ст.), не более1,07х105 (800) Допустимый перепад давлений при открывании заслонки/шибера,
Па (мм рт.ст.), не более1,33х103 (10) Габаритные размеры, мм, не более 1520х700х820 Масса, кг, не более 390
-

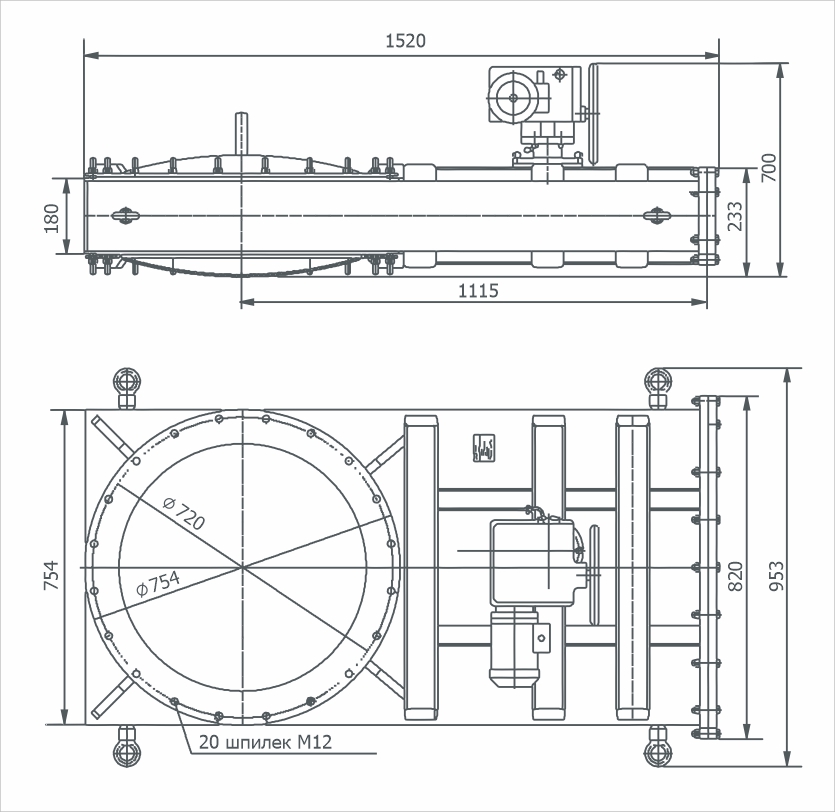

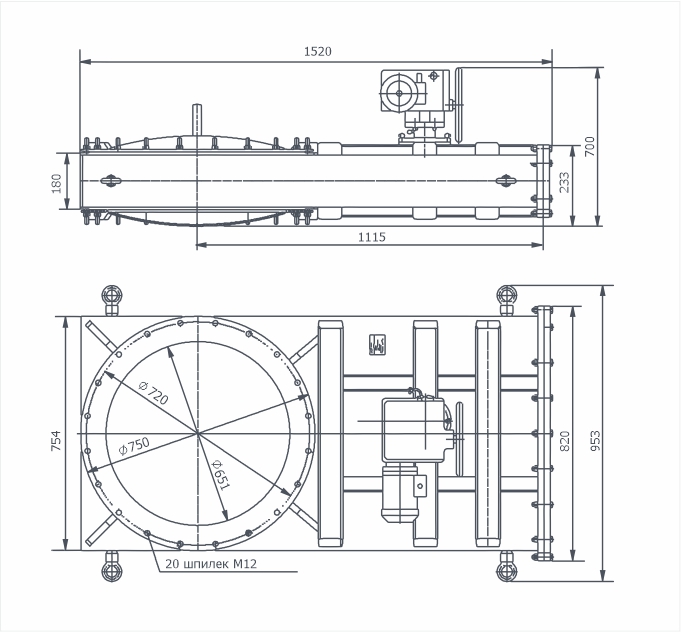

Габаритный чертёж
Плоского электроприводного вакуумного затвора ЗВПлЭ-630
-
