Электроприводный вакуумный затвор ЗВПлЭ-500
- Вид: Шиберный
- Тип: Электроприводный
- Категория: Запорно-регулирующий затвор
- Время открывания/закрывания, с: 180
- Напряжение питания, В: 220/380
- Мощность в момент открывания/закрывания, Вт: 25
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 500
- Проводимость, м3/с: 100
- Тип входного фланца: ISO-F
- Сталь нержавеющая
- Сталь углеродистая
- -
Электроприводный затвор ЗВПлЭ-500: описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы

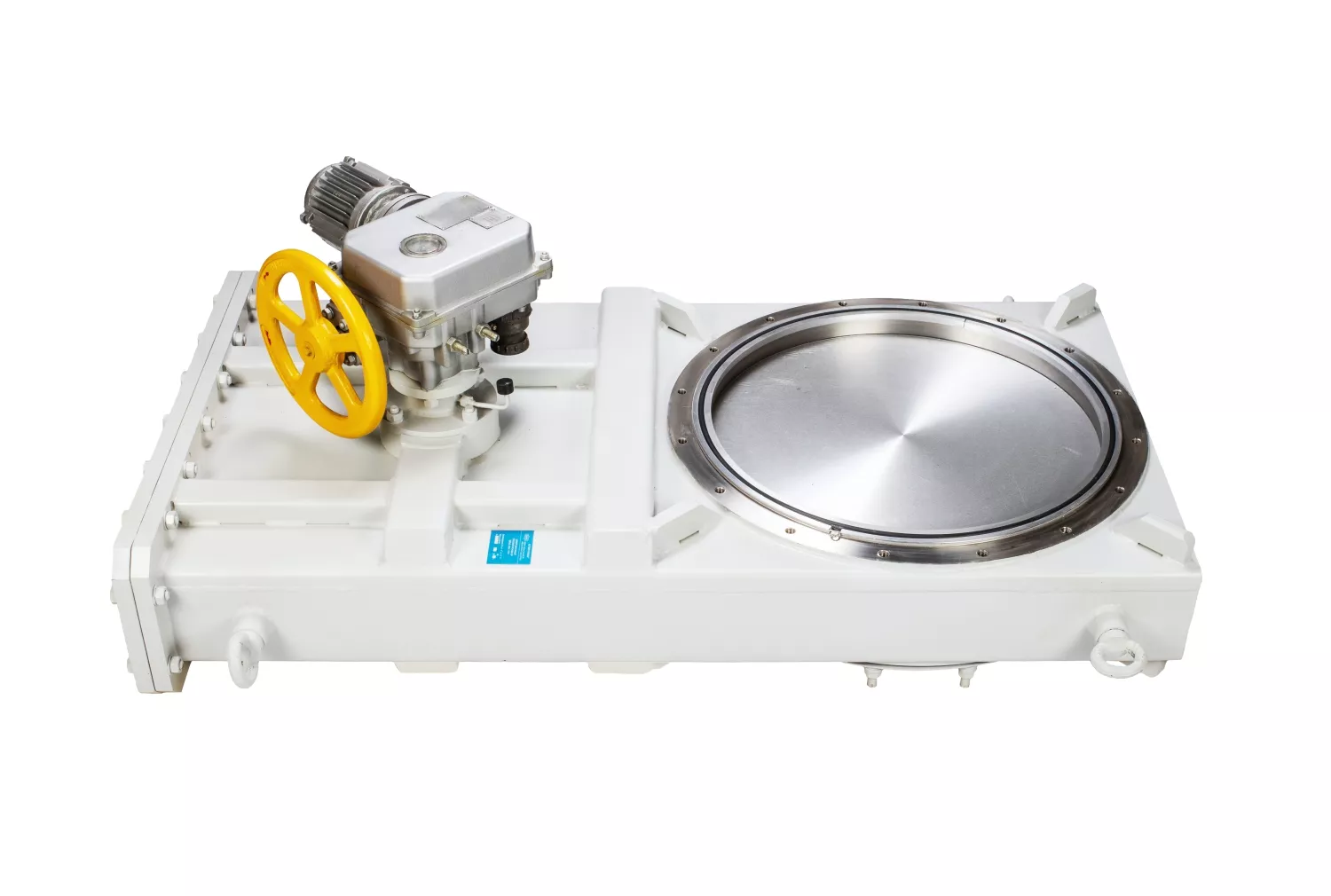

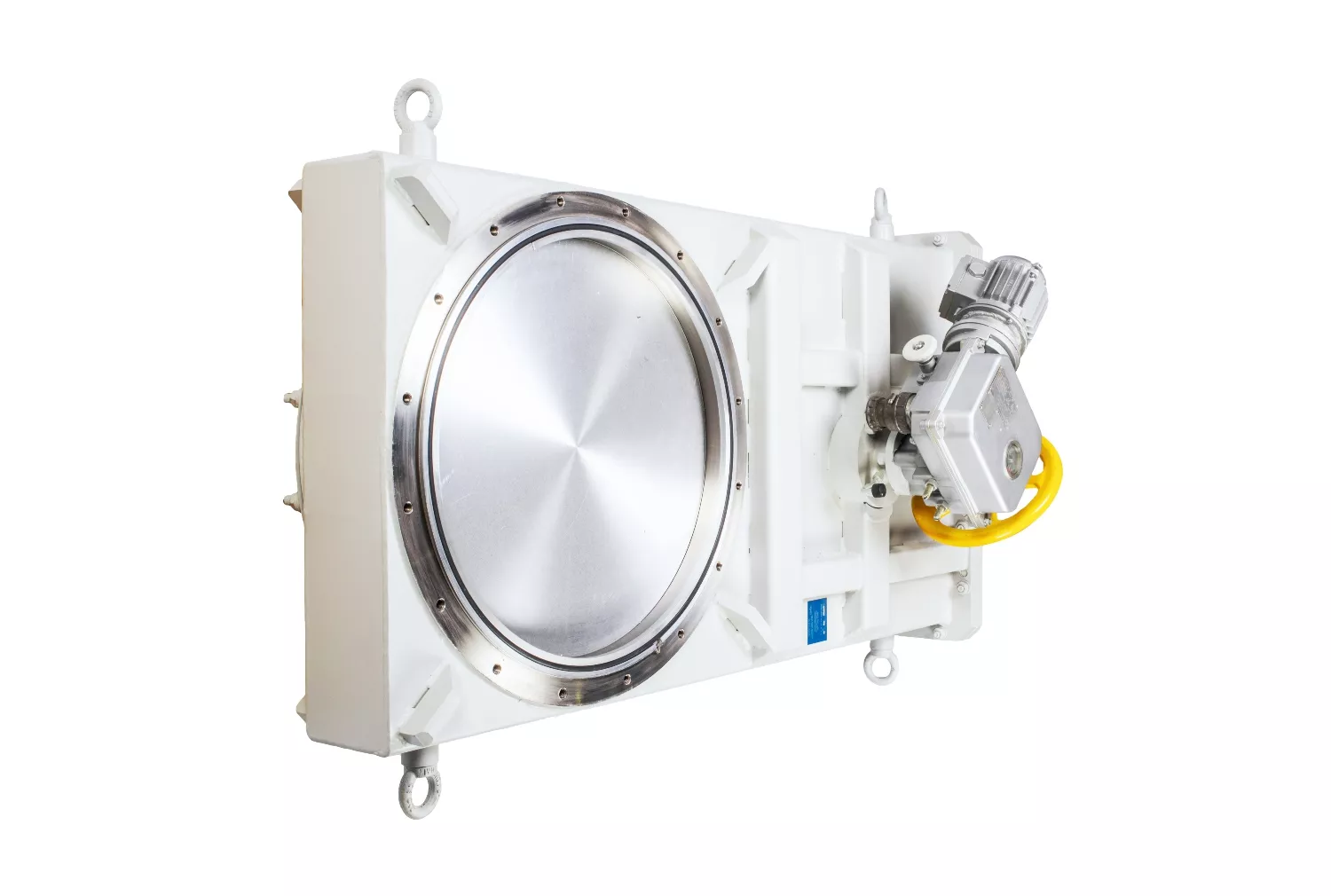

Электроприводный вакуумный затвор ЗВПлЭ-500 с проводимостью в молекулярном режиме 100 куб.м/с состоит из корпуса с присоединительными фланцами, механизма затвора, манжетного уплотнения для обеспечения герметичности приводного элемента, крышки, электропривода. Механизм затвора состоит из каретки, верхней и нижней заслонки, которые между собой стягиваются пружинами и шариками. Каретка перемещается по направляющим корпуса на подшипниках. Открывание и закрывание затвора ЗВПлЭ-500 производится как электроприводом, так и вручную с помощью маховика. Для перехода на режим ручного управления на электроприводе имеется устройство переключения. Ручной привод служит для настройки и регулировки затвора.
Установка ЗВПлЭ-500 совместима с вакуумным насосом
-
Диффузионный высоковакуумным насос НД-500
(фланец ISO-K, необходимо приобрести накидной фланец для подсоединения к фланцу ISO-F)
-
Бустерный вакуумный насос 2НВБМ-500/12000
(фланец ISO-K, необходимо приобрести накидной фланец для подсоединения к фланцу ISO-F)
-
Вакуумный насос других производителей
Материал корпуса
-
- Сталь углеродистая
- Сталь нержавеющая
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
Преимущества ЗВПлЭ-500
- ■ Двух позиционное управление затвора (открыть/закрыть)
-
■ С редуктором
(наличие редуктора позволяет осуществлять закрытие/открытие затвора в аварийных ситуациях)
- ■ Время открывания/закрывания затвора 180c
- ■ Тип входного фланца ISO-F
- ■ Напряжение питания 220/380В
- ■ Климатическое исполнение УХЛ4
-
■ Гарантия 12 месяцев, при наработке не превышающей 100 циклов "Открыто-Закрыто"
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Технические характеристики ЗВПлЭ-500
|
Наименование параметра |
Значение ЗВПлЭ-500 |
| Проводимость (теоретическая) в молекулярном режиме, м3/с, не менее | 100 |
| Норма герметичности, м3·Па/c (л·мкм рт.ст./c), не более | 1,0х10-8 (7,5х10-5) |
| Время открывания (закрывания) затвора от электропривода, с, не более | 180 |
| Потребляемая мощность в момент открывания (закрывания), Вт (допускается кратковременное двухкратное увеличение потребляемой мощности) | 25 |
| Перепад давлений в закрытом положении с любой стороны заслонки/шибера, Па (мм рт.ст.), не более | 1,07х105 (800) |
| Допустимый перепад давлений при открывании заслонки/шибера, Па (мм рт.ст.), не более | 1,33х103 (10) |
| Габаритные размеры, мм, не более | 1237х463х688 |
| Масса, кг, не более | 202 |

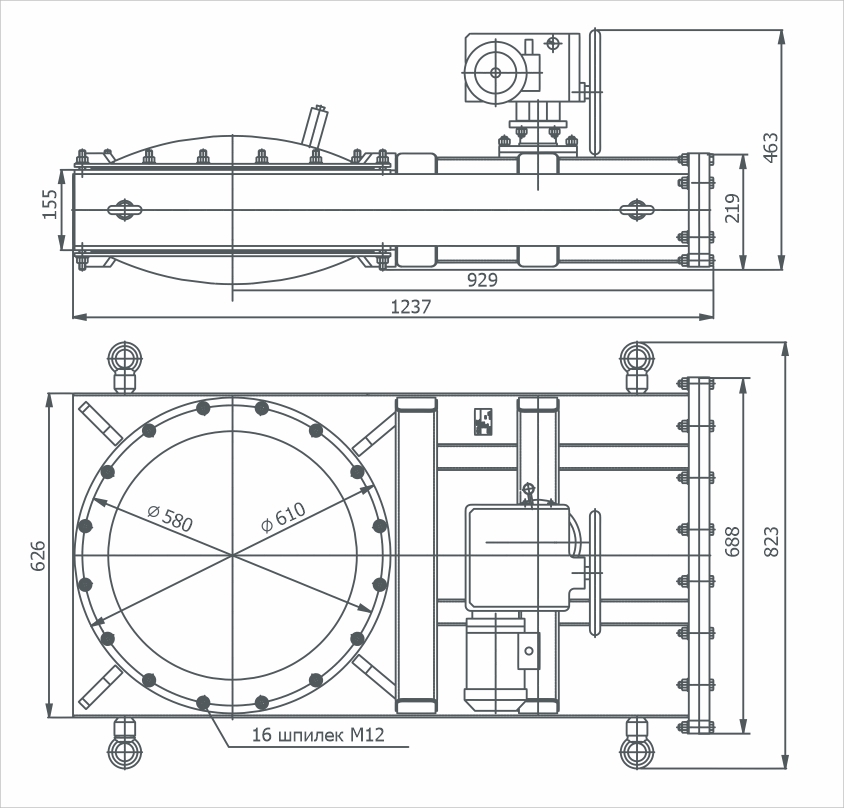

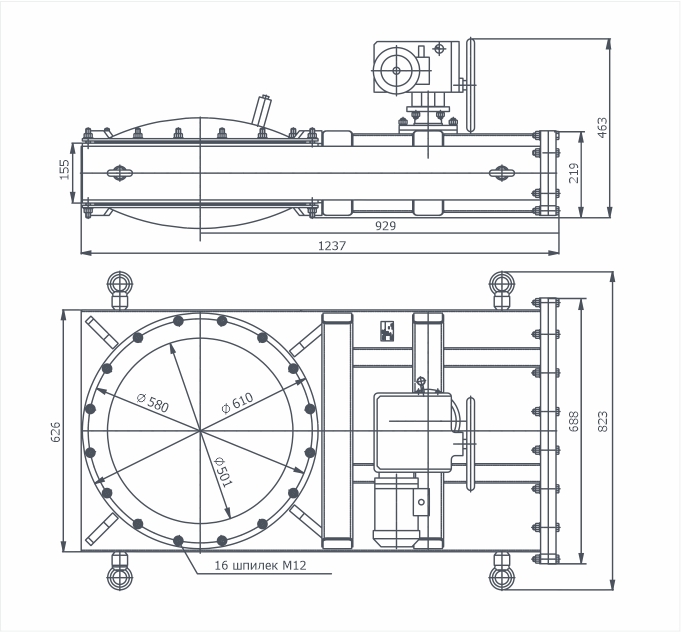

Габаритный чертёж ЗВПлЭ-500
