Бустерный паромасляный насос 2НВБМ-500/12000

Бустерный паромасляный насос 2НВБМ-500/12000 АО «Вакууммаш»
  • Артикул: 0202-0514F1111
Вакуумный бустерный паромасляный насос 2НВБМ-500/12000
  • Быстрота действия в диапазоне рабочих давлений от 1,33 до 1,33·10 -1Па (от 1·10-2 до 1·10-3 мм рт.ст.), л/с : 10000 (+1700/-1000)*
  • Быстрота действия форвакуумного насоса (насосов) при давлении на выходе из бустерного насоса 200 Па (1,5 мм рт.ст.), л/с, не менее : 100
    Все характеристики
    Вопросы о продукте?
    • Описание
    • Характеристики
    • Габариты
    • Описание бустерного паромасляного насоса 2НВБМ-500/12000

      Бустерный насос 2НВБМ-500/12000 представляет собой конструкцию, состоящую из корпусов, паропровода, ловушки и нагревателя. Требуемая эффективная быстрота действия форвакуумного насоса (насосов) при давлении 200 Па (1,5 мм рт.ст.) на выходе из бустерного насоса 2НВБМ-500/12000 не менее 100 л/с. Предельное остаточное давление насоса 2НВБМ-500/12000, замеряемое преобразователем манометрическим ионизационным ПМИ-2 с залитым в его ловушку азотом, не более 6,6∙10-4Па (5∙10-6мм рт.ст.). Давление охлаждающей воды на входе в насос 2НВБМ-500/12000 должно быть от 0,2 до 0,5 МПа (от 2 до 5 кгс/см2) Слив из насоса должен быть свободным с разрывом струи. Расход охлаждающей воды 1200 л/ч.

      Общее количество рабочей жидкости для насоса 2НВБМ-500/12000 составляет 65л., уровень рабочей жидкости должен находиться между верхней и нижней рисками уровнемера. Замена или доливка рабочей жидкости зависит от режима работы насоса (входного давления, продолжительности откачки и т.п.) и состава откачиваемой среды, поэтому время через которое заменяется или доливается рабочая жидкость может быть 100 часов и более. Большой расход рабочей жидкости наблюдается при работе насоса в диапазоне входных давлений от 1,33 до 13,3 Па (от 1·10-2 до 1·10-1 мм рт.ст.). Режим работы насоса в диапазоне от 13,3 Па (0,1 мм рт.ст.) до предельного остаточного давления – циклически нерегулярный.

      • Время останова бустерного насоса 2НВБМ-500/12000 без использования сжатого воздуха от 6,5 до 7 ч
      • Время останова бустерного насоса 2НВБМ-500/12000 с использованием сжатого воздуха от 1,5 до 2 ч

      Основные параметры бустерного паромасляного насоса 2НВБМ-500/12000

      Основные параметры бустерного насоса 2НВБМ-500/12000 АО «Вакууммаш»
      • Быстрота действия в диапазоне рабочих давлений от 1,33 до 1,33·10 -1Па (от 1·10-2 до 1·10-3 мм рт.ст.), л/с 10000 (+1700/-1000)*
      • Быстрота действия форвакуумного насоса (насосов) при давлении на выходе из бустерного насоса 200 Па (1,5 мм рт.ст.), л/с, не менее 100
      • Наибольшее выпускное давление, при давлении на входе 1,33 Па (1·10-2 мм рт.ст.), Па (мм рт.ст.), не менее 200 (1,5)*
      • Расход охлаждающей воды температурой от плюс 100С до плюс 200С, л/ч, не менее 1200**
      • Объём заливаемой рабочей жидкости, л 65***
      • Обратный поток паров рабочей жидкости, мг/ч·см2, не более 0,8
      • Потребляемая мощность при номинальном напряжении 380 В для сети трёхфазного тока, Вт 24000 (+1200/-2400)*

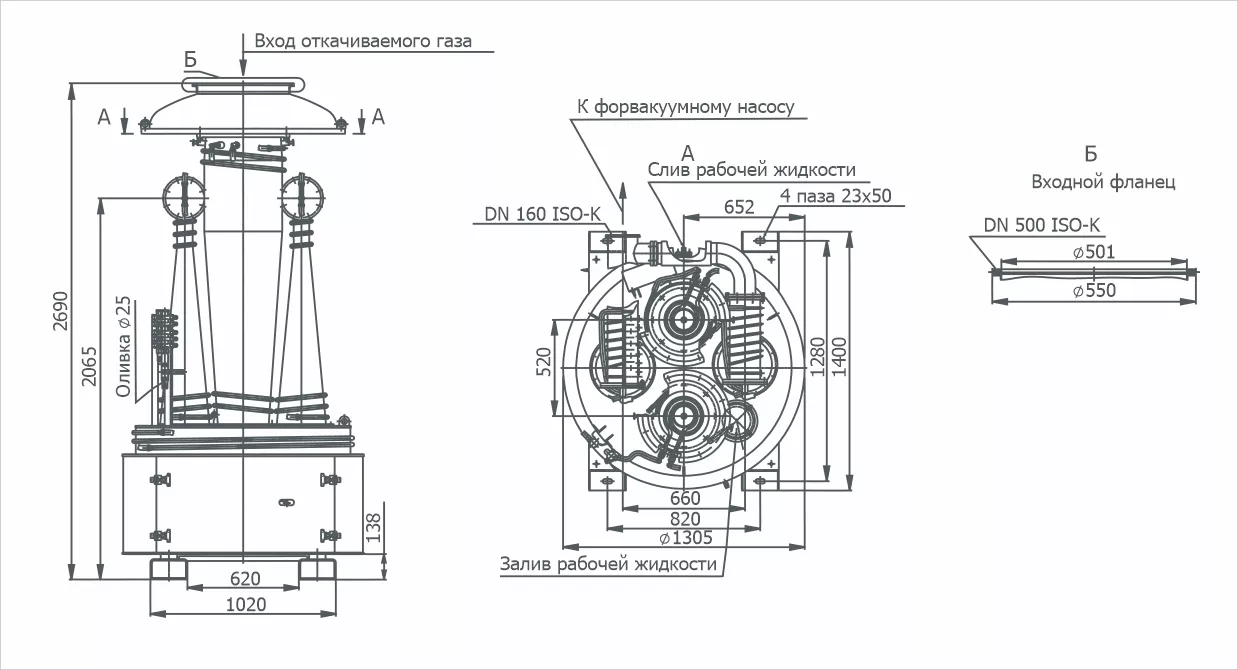

      • Габаритные размеры, мм, не более 2690х1496х1305*****
      • Масса, кг, не более 1100****

        Примечание

        *При значениях мощности электронагревателей отличных от номинальной, возможно снижение значения параметров на 30%.
        ** Давление охлаждающей воды от 0,2 до 0,5 МПа (от 2 до 5 кгс/см2). Слив из насоса должен быть свободным с разрывом струи.
        ***Рабочая жидкость - масло вакуумное «VACMA OIL 300» ТУ 19.20.29-061-00218526-2019. Уровень рабочей жидкости должен находиться в районе риски на фланце смотрового стекла.
        ****Без заглушек, деталей их крепления и рабочей жидкости.
        *****Без заглушек и деталей их крепления.

        График зависимости быстроты действия от давления на входе для бустерного паромасляного насоса 2НВБМ-630/12000

        Быстрота действия бустерного насоса 2НВБМ-630/12000 АО «Вакууммаш»
