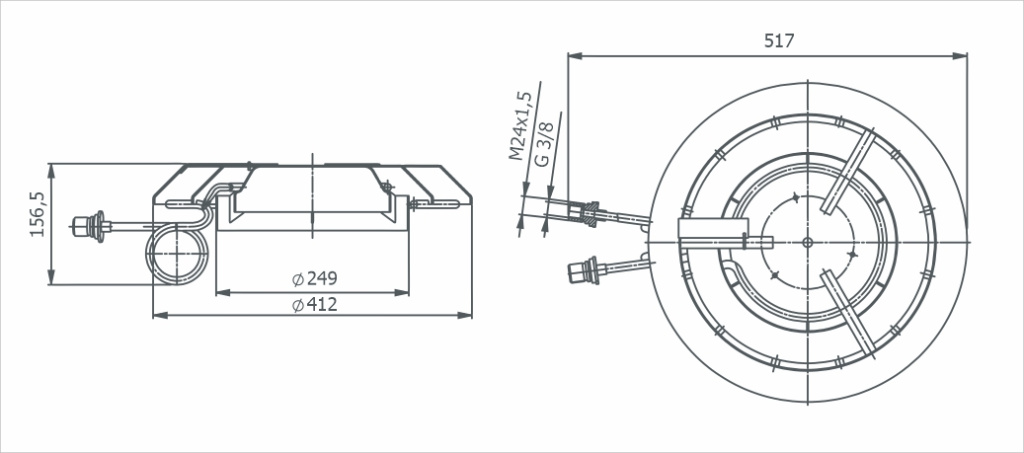

Маслоотражатель увеличенный МУ-500: описание, преимущества, габаритный чертёж, рекламные материалы
Бесфланцевый увеличенный маслоотражатель МУ-500, выполняет функцию маслоотражателя, ставится вместо стандартного маслоотражателя в насосы НД, имеет дополнительное количество охлаждаемых экранов для улавливания паров обратного потока масла.
Штепсельный разъем состоит из двух частей: приборной (вилка) и кабельной (розетка). Приборная часть установлена на насос и соединяется с его нагревателями (ТЭНами) через провода, уложенные в металлорукав.
Кабельная часть с кабельным вводом (сальником) поставляется в комплекте с насосом и служит для подвода электроэнергии от источника питания к приборной части разъема. Присоединение проводов от источника питания к кабельной части разъёма осуществляется через винтовые клеммы, входящие в ее состав. Дополнительная информация для каждого насоса дана в руководстве по эксплуатации.
Что такое Блок автоматов?
Блок автоматов представляет собой навесной распределительный щит, установленный на насос, и содержит набор модульных однополюсных автоматических выключателей (по одному выключателю на каждый ТЭН насоса) и клеммы для подключения проводов от источника питания. Автоматические выключатели служат для разрыва электрической цепи ТЭНа в случае возникновения перегрузки по току. Кабельный ввод (сальник) поставляется в комплекте с насосом и врезается потребителем в наиболее удобное для него место распределительного щита.
Для чего используется вакуумное масло в насосе НД-500?
В диффузионном насосе НД-500 вакуумное масло используется для захвата и удаления молекул газа из вакуумной камеры посредством кинетического движения и имеет решающее значение для правильной работы системы, а так же защищает от обратного потока и засорения сопла.
