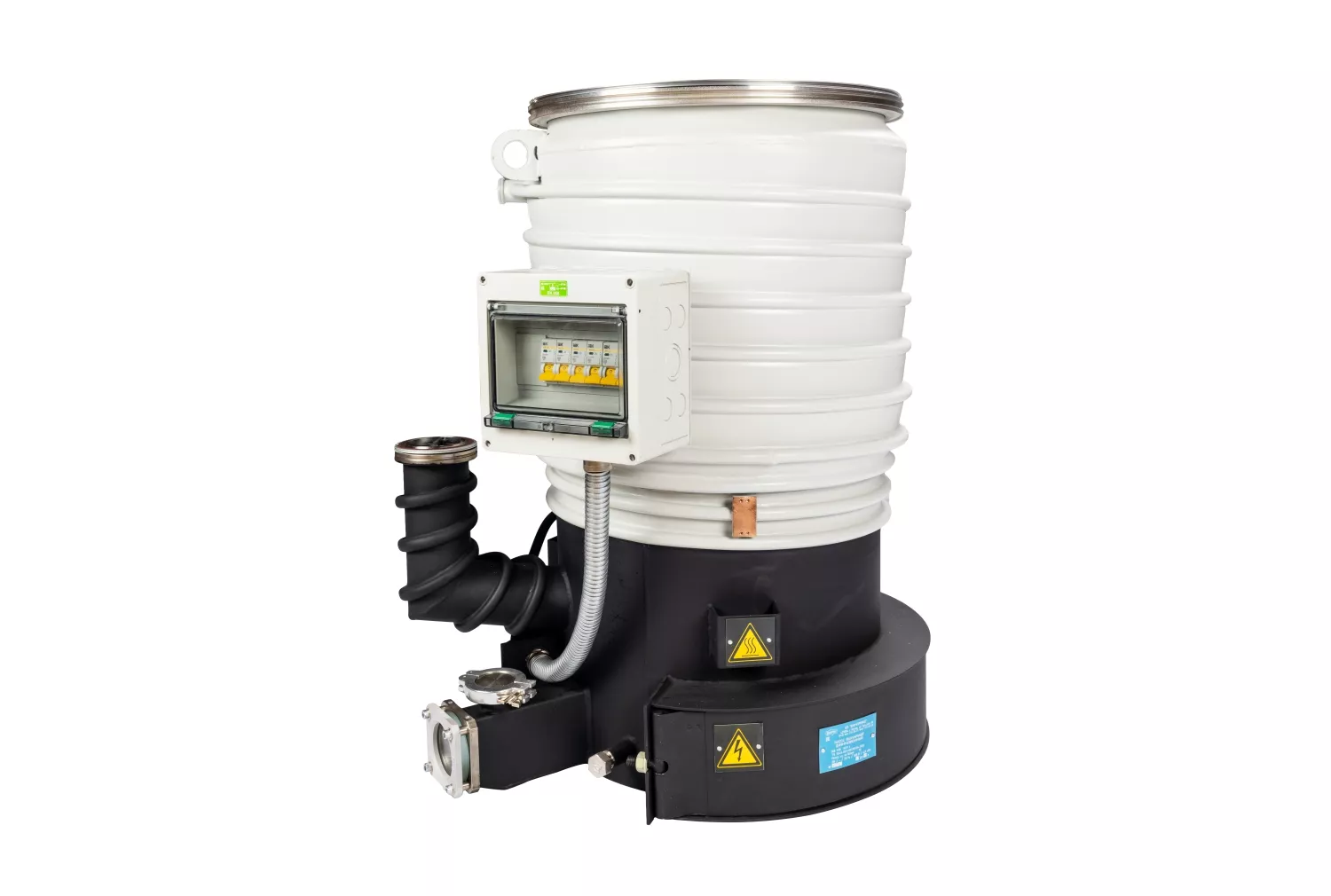

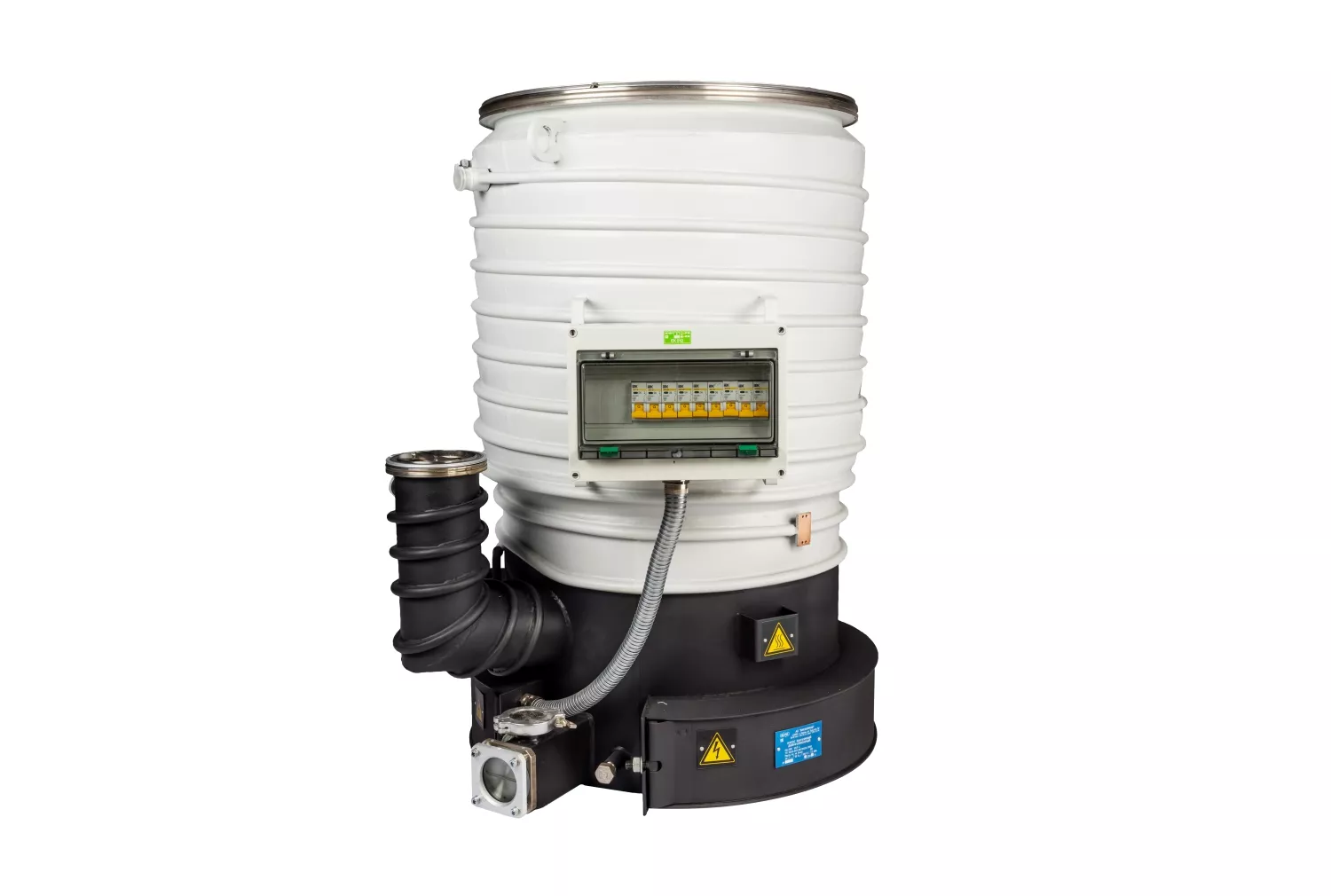

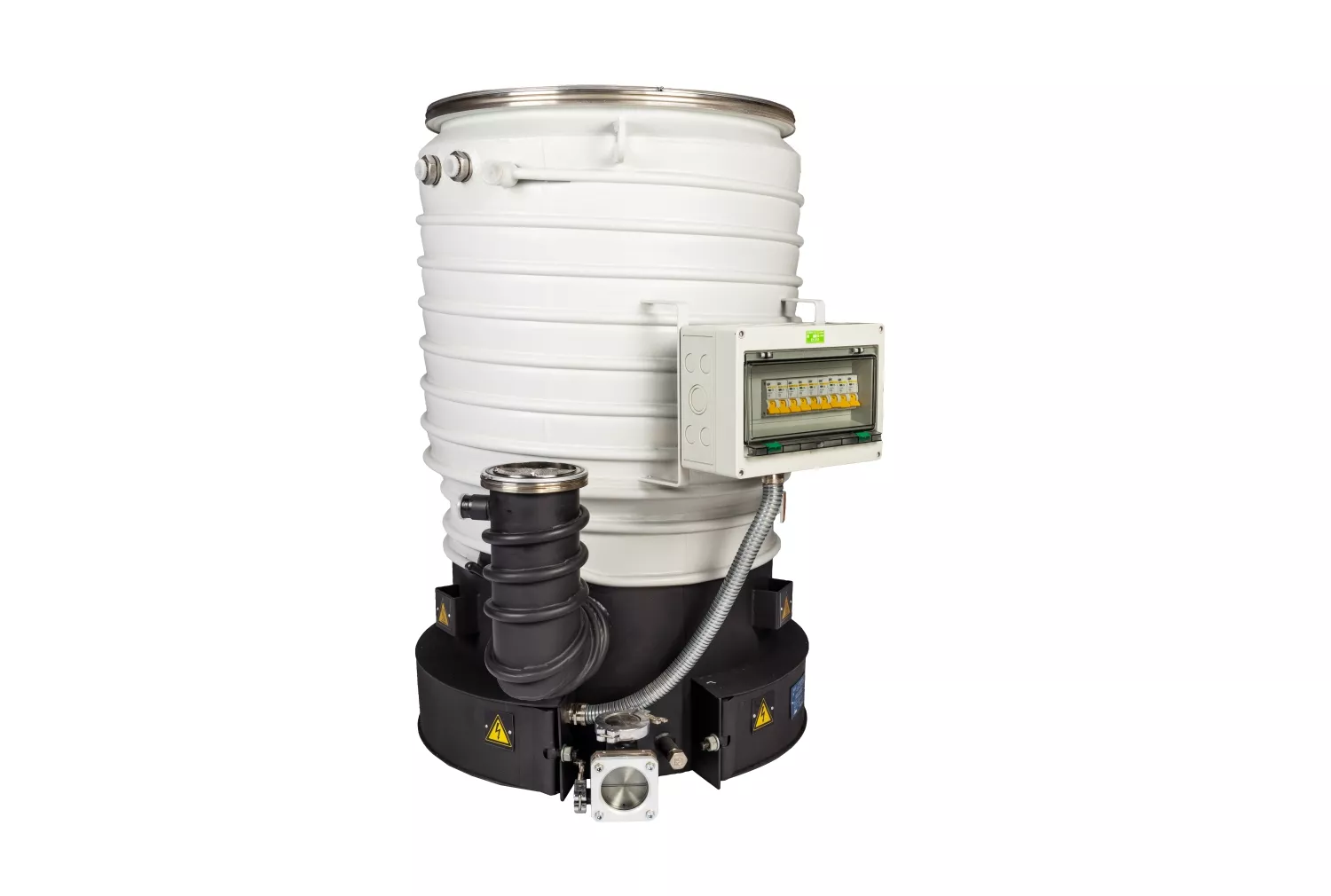

Диффузионный высоковакуумный насос НД-500
- Тип: Паромасляный (Диффузионный)
- Масляный / Сухой: Масляный
- Диапазон давления: Высокий вакуум
- Быстрота действия, л/с: 10800
- Напряжение питания, В: 400
- Мощность, кВт: 7,2
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Тип входного фланца: ISO-K
- Прямое подключение через разъём
- Блок автоматов
- -
Диффузионный насос НД-500: описание, преимущества, область применения, технические характеристики, габаритный чертёж, рекламные материалы
Диффузионный вакуумный насос бренда Vacma (Вакма) НД-500 является высоковакуумным насосом производительностью 10800 л/с и используется в паре с форвакуумным насосом. Форвакуумный насос необходим для предварительной откачки и для удаления откачиваемого газа с выходного патрубка диффузионного вакуумного насоса, быстрота действия форвакуумного насоса не менее 153 куб.м/ч. Как правило, диффузионный насос НД-500 используется с вакуумной проточной ловушкой ЛП-500, которые снижают обратный поток паров рабочей жидкости в откачиваемый объём. В качестве рабочей жидкости в насосе используется минеральное вакуумное масло VACMA OIL 500, благодаря которому достигаются высокие эксплуатационные характеристики и долговечность вакуумного оборудования. Вакуумный насос НД-500 включает в себя паропровод - четырёхступенчатую систему сопел. Принцип действия насоса достаточно прост - он заключается в процессе диффузии молекул откачиваемого газа в струю вылетающего с высокой скоростью из сопел рабочего тела (пара). Диффузионный насос НД-500 - надёжное, долговечное оборудование с большим рабочим ресурсом для работы в условиях низкого давления, где требуется высокая скорость откачки.
Тип подключения электрики
-
- Прямое подключение через разъём
- Блок автоматов
Состояние заправки
-
- Заправлен маслом
- Не заправлен маслом
Рекомендуем форвакуумный насос
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
✔ По отзывам потребителей диффузионный вакуумный насос НД-500 - надёжное, долговечное оборудование с большим рабочим ресурсом для работы в условиях высокого вакуума, где требуется высокая скорость откачки.
✔ По запросу диффузионный вакуумный насос НД-500 может иметь тип подключения электрики: блок автоматов или прямое подключение через разъём, цена будет зависеть от комплектации. Купить диффузионный насос НД-500 по цене от Российского производителя можно на нашем сайт, для этого вам необходимо отправить заявку, специалисты АО «Вакууммаш» свяжутся с вами.
Преимущества НД-500
- ■ Состоит в реестре Минпромторга. Реестровый номер № 10714426
- ■ Материал корпуса из углеродистой стали
- ■ Водяное охлаждение
- ■ Тип входного фланца ISO-K
- ■ Напряжение питания 400 В (переменный ток)
- ■ Мощность нагревателей 7,2 кВт
- ■ Кол-во нагревателей 9 шт
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 18 месяцев, при средней наработке, не превышающей 2000ч
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Область применения НД-500
Химическая промышленность Производство кристаллов Металлургия Машиностроение Производство электрооборудования Научно-исследовательская деятельность Космическая отрасль Атомная отрасль Вакуумное напыление
Технические характеристики НД-500
|
Наименование параметра и размера |
Значение насоса НД-500 |
|
Быстрота действия по воздуху при давлении: 1 Па (7,5х10-3мм рт. ст.), л/с, не менее 1х10-1Па (7,5х10-4мм рт. ст.), л/с, не менее 1х10-2Па (7,5х10-5мм рт. ст.), л/с, не менее |
900 6000 10800 |
| Быстрота действия форвакуумных насосов при давлении 26 Па (0,2 мм рт.ст) в выходном сечении должна быть, м3/ч (л/с), не менее | 152(42) |
| Наибольшее выпускное давление, Па (мм рт. ст.), не менее | 26,6 (0,2) |
| Предельное остаточное давление при температуре окружающего воздуха от +100С до +350С, Па (мм рт.ст.), не более | 3х10-4(2,25х10-6) |
| Охлаждение насоса | Водяное |
|
Расход воды для насоса, м3/ч: - на корпус - на маслоотражатель |
0,50 0,05 |
| Напряжение питания трёхфазной, четырёхпроводной сети, В | 400 |
| Частота питающей сети, Гц | 50 |
| Потребляемая мощность, кВт | 7,2 |
| Марка рабочей жидкости (вакуумное минеральное масло) | ВАКМА ОЙЛ 500 |
|
Количество рабочей жидкости, л: - max - min |
9,4 8 |
|
Габаритные размеры, мм, не более* - высота - длина - ширина со штепсельным разъёмом - ширина с блоком автоматов |
940 818 668 731 |
| Macca, кг, не более ** | 92 |
|
ПРИМЕЧАНИЕ: * Без заглушек и деталей их крепления. ** Без заглушек, деталей их крепления и рабочей жидкости. |
|

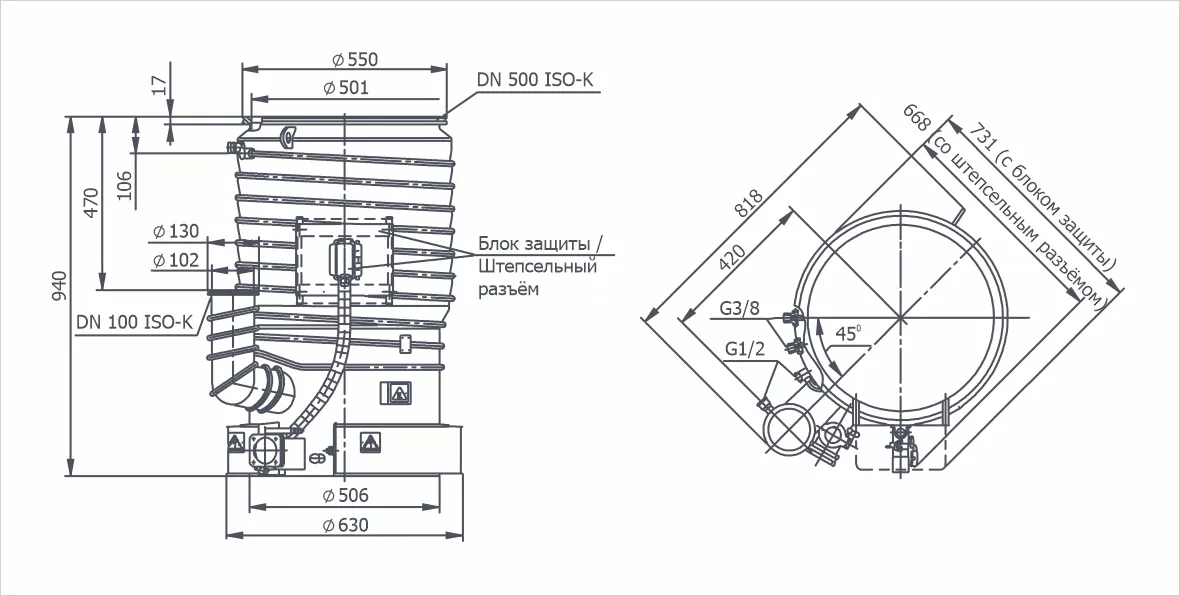

Габаритный чертёж НД-500
График зависимости быстроты действия от давления на входе в насос НД-500
➜ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
➜ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
➜ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
➜ РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру
➜ ОБЛАСТИ ПРИМЕНЕНИЯ ВАКУУМНОГО ОБОРУДОВАНИЯ можно узнать на нашем сайте
Что такое Штепсельный разъем?
Что такое Блок автоматов?
-
Двухроторный вакуумный агрегат АВД-150/25
-
Двухроторный вакуумный агрегат АВД-150/63
-
Минеральное вакуумное масло VACMA OIL 500
Что такое Штепсельный разъем?
Штепсельный разъем состоит из двух частей: приборной (вилка) и кабельной (розетка). Приборная часть установлена на насос и соединяется с его нагревателями (ТЭНами) через провода, уложенные в металлорукав.
Кабельная часть с кабельным вводом (сальником) поставляется в комплекте с насосом и служит для подвода электроэнергии от источника питания к приборной части разъема. Присоединение проводов от источника питания к кабельной части разъёма осуществляется через винтовые клеммы, входящие в ее состав. Дополнительная информация для каждого насоса дана в руководстве по эксплуатации.
Что такое Блок автоматов?
Блок автоматов представляет собой навесной распределительный щит, установленный на насос, и содержит набор модульных однополюсных автоматических выключателей (по одному выключателю на каждый ТЭН насоса) и клеммы для подключения проводов от источника питания. Автоматические выключатели служат для разрыва электрической цепи ТЭНа в случае возникновения перегрузки по току. Кабельный ввод (сальник) поставляется в комплекте с насосом и врезается потребителем в наиболее удобное для него место распределительного щита.
Для чего используется вакуумное масло в насосе НД-500?
В диффузионном насосе НД-500 вакуумное масло используется для захвата и удаления молекул газа из вакуумной камеры посредством кинетического движения и имеет решающее значение для правильной работы системы, а так же защищает от обратного потока и засорения сопла.
