Диффузионный высоковакуумный насос НД-500
- Тип: Паромасляный (Диффузионный)
- Масляный / Сухой: Масляный
- Диапазон давления: Высокий вакуум
- Быстрота действия, л/с: 10800
- Напряжение питания, В: 220/380
- Мощность, кВт: 7,2
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Тип входного фланца: ISO-K
- Прямое подключение через разъём
- Блок автоматов
- -
- Заправлен маслом
- Не заправлен маслом
- -
- Описание
- Характеристики
- Габариты
- Вопросы
- Рекомендуем
-
Насос НД-500: описание, преимущества, область применения, характеристики, рекламные материалы
Диффузионный вакуумный насос от бренда Vacma (Вакма) НД-500 является высоковакуумным насосом производительностью 10 800 л/с и используется в паре с масляным форвакуумным насосом. Форвакуумный насос необходим для предварительной откачки и для удаления откачиваемого газа с выходного патрубка диффузионного вакуумного насоса. Как правило, диффузионный насос НД-500 используется с проточной ловушкой ЛП-500 или интегрированной ловушкой ЛИ-500, которые снижают обратный поток паров рабочей жидкости в откачиваемый объём. В качестве рабочей жидкости в насосе используется минеральное вакуумное масло VACMA OIL 500, благодаря которому улучшаются эксплуатационные свойства и долговечность вакуумного оборудования. Вакуумный насос НД-500 включает в себя паропровод - четырёхступенчатую систему сопел. Принцип действия насоса достаточно прост - он заключается в процессе диффузии молекул откачиваемого газа в струю истекающего из сопел рабочего тела (пара).
✔ По отзывам потребителей диффузионный вакуумный насос НД-500 - надёжное, долговечное оборудование с большим рабочим ресурсом для работы в условиях высокого вакуума, где требуется высокая скорость откачки.
✔ По запросу диффузионный вакуумный насос НД-500 может иметь тип подключения электрики: блок автоматов или прямое подключение через разъём, цена будет зависеть от комплектации. Купить диффузионный насос НД-500 по цене от Российского производителя можно на нашем сайт, для этого вам необходимо отправить заявку, специалисты АО «Вакууммаш» свяжутся с вами.Преимущества НД-500
✦ Материал корпуса из углеродистой стали
✦ Водяное охлаждение
✦ Работает только совместно с форвакуумным насосом
✦ Быстрота действия форвакуумного насоса не менее 153 м3/ч
✦ Тип входного фланца ISO-K
✦ Заправляется маслом VACMA OIL 500
✦ Напряжение питания 220/380В
✦ Мощность нагревателей 7,2 кВт
✦ Кол-во нагревателей 9 шт
✦ Климатическое исполнение УХЛ4
✦ Гарантия 18 месяцев, при средней наработке, не превышающей 2000ч
✦ Соответствует требованиям Технического Регламента Таможенного союзаОбласть применения НД-500
Химическая промышленность Производство кристаллов Металлургия Машиностроение Производство электрооборудования Научно-исследовательская деятельность Добыча полезных ископаемых
Основные параметры НД-500
Информация для заказа НД-500
→ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
→ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
→ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
→ РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру
Документы3D модель Диффузионного вакуумного насоса НД-500* * Модель демонстрационная и состоит из поверхностей Каталог вакуумного оборудования АО "Вакууммаш" Сравнительный буклет на НД и НД Э Буклет на Паромасляные вакуумные насосы и агрегаты Брошюра на Диффузионные вакуумные насосы НД Декларация соответствия на насосы вакуумные диффузионные паромасляные НД Сертификат соответствия ISOВопросы
Что такое Штепсельный разъем?
Что такое Блок автоматов?
Показать все вопросыРекомендуем-
Минеральное вакуумное масло VACMA OIL 500
-
Проточная вакуумная ловушка ЛП-500
-
Интегрированная вакуумная ловушка ЛИ-500
Показать все рекомендуемые -
-
- Масляный / Сухой: Масляный
- Быстрота действия, л/с: 10800
- Напряжение питания, В: 220/380
- Мощность, кВт: 7,2
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Тип входного фланца: ISO-K
-
Вопросы:
Что такое Штепсельный разъем?
Штепсельный разъем состоит из двух частей: приборной (вилка) и кабельной (розетка). Приборная часть установлена на насос и соединяется с его нагревателями (ТЭНами) через провода, уложенные в металлорукав.
Кабельная часть с кабельным вводом (сальником) поставляется в комплекте с насосом и служит для подвода электроэнергии от источника питания к приборной части разъема. Присоединение проводов от источника питания к кабельной части разъёма осуществляется через винтовые клеммы, входящие в ее состав. Дополнительная информация для каждого насоса дана в руководстве по эксплуатации.
Что такое Блок автоматов?
Блок автоматов представляет собой навесной распределительный щит, установленный на насос, и содержит набор модульных однополюсных автоматических выключателей (по одному выключателю на каждый ТЭН насоса) и клеммы для подключения проводов от источника питания. Автоматические выключатели служат для разрыва электрической цепи ТЭНа в случае возникновения перегрузки по току. Кабельный ввод (сальник) поставляется в комплекте с насосом и врезается потребителем в наиболее удобное для него место распределительного щита.
Для чего используется вакуумное масло в насосе НД-500?
В диффузионном насосе НД-500 вакуумное масло используется для захвата и удаления молекул газа из вакуумной камеры посредством кинетического движения и имеет решающее значение для правильной работы системы, а так же защищает от обратного потока и засорения сопла.
Технические характеристики
Диффузионного вакуумного насоса НД-500
Наименование параметра и размера
Значение
насоса НД-500
Быстрота действия по воздуху при давлении: 1 Па (7,5х10-3мм рт. ст.), л/с, не менее 900 1х10-1Па (7,5х10-4мм рт. ст.), л/с, не менее 6000 1х10-2Па (7,5х10-5мм рт. ст.), л/с, не менее 10800 Быстрота действия форвакуумных насосов при давлении
26 Па (0,2 мм рт.ст) в выходном сечении должна быть, м3/ч (л/с), не менее152(42) Наибольшее выпускное давление, Па (мм рт. ст.), не менее 26,6 (0,2) Предельное остаточное давление при температуре окружающего воздуха
от +100С до +350С, Па (мм рт.ст.), не более3х10-4 (2,25х10-6) Напряжение питания, В 220/380±10% Потребляемая мощность, кВт 7,2 Количество рабочей жидкости, л: max 9,4 min 8 Марка рабочей жидкости (масло) ВАКМА ОЙЛ 500 Расход охлаждающей воды, л/ч: на корпус 500 на маслоотражатель 50 Macca, кг, не более * 92 Габаритные размеры, мм, не более** высота 940 длина 818 ширина 630
ПРИМЕЧАНИЕ:
*Без заглушек, деталей их крепления и рабочей жидкости.
** Без заглушек и деталей их крепления.
График зависимости быстроты действия от давления на входе в насос НД-500
-

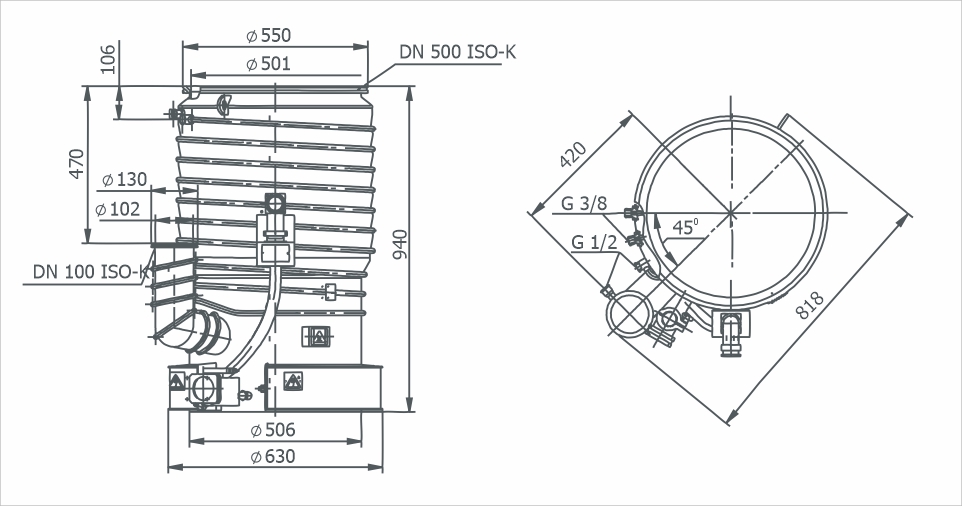

Габаритный чертёж
Диффузионного вакуумного насоса НД-500
-
Что такое Штепсельный разъем?
Штепсельный разъем состоит из двух частей: приборной (вилка) и кабельной (розетка). Приборная часть установлена на насос и соединяется с его нагревателями (ТЭНами) через провода, уложенные в металлорукав.
Кабельная часть с кабельным вводом (сальником) поставляется в комплекте с насосом и служит для подвода электроэнергии от источника питания к приборной части разъема. Присоединение проводов от источника питания к кабельной части разъёма осуществляется через винтовые клеммы, входящие в ее состав. Дополнительная информация для каждого насоса дана в руководстве по эксплуатации.
Что такое Блок автоматов?
Блок автоматов представляет собой навесной распределительный щит, установленный на насос, и содержит набор модульных однополюсных автоматических выключателей (по одному выключателю на каждый ТЭН насоса) и клеммы для подключения проводов от источника питания. Автоматические выключатели служат для разрыва электрической цепи ТЭНа в случае возникновения перегрузки по току. Кабельный ввод (сальник) поставляется в комплекте с насосом и врезается потребителем в наиболее удобное для него место распределительного щита.
Для чего используется вакуумное масло в насосе НД-500?
В диффузионном насосе НД-500 вакуумное масло используется для захвата и удаления молекул газа из вакуумной камеры посредством кинетического движения и имеет решающее значение для правильной работы системы, а так же защищает от обратного потока и засорения сопла.
-
