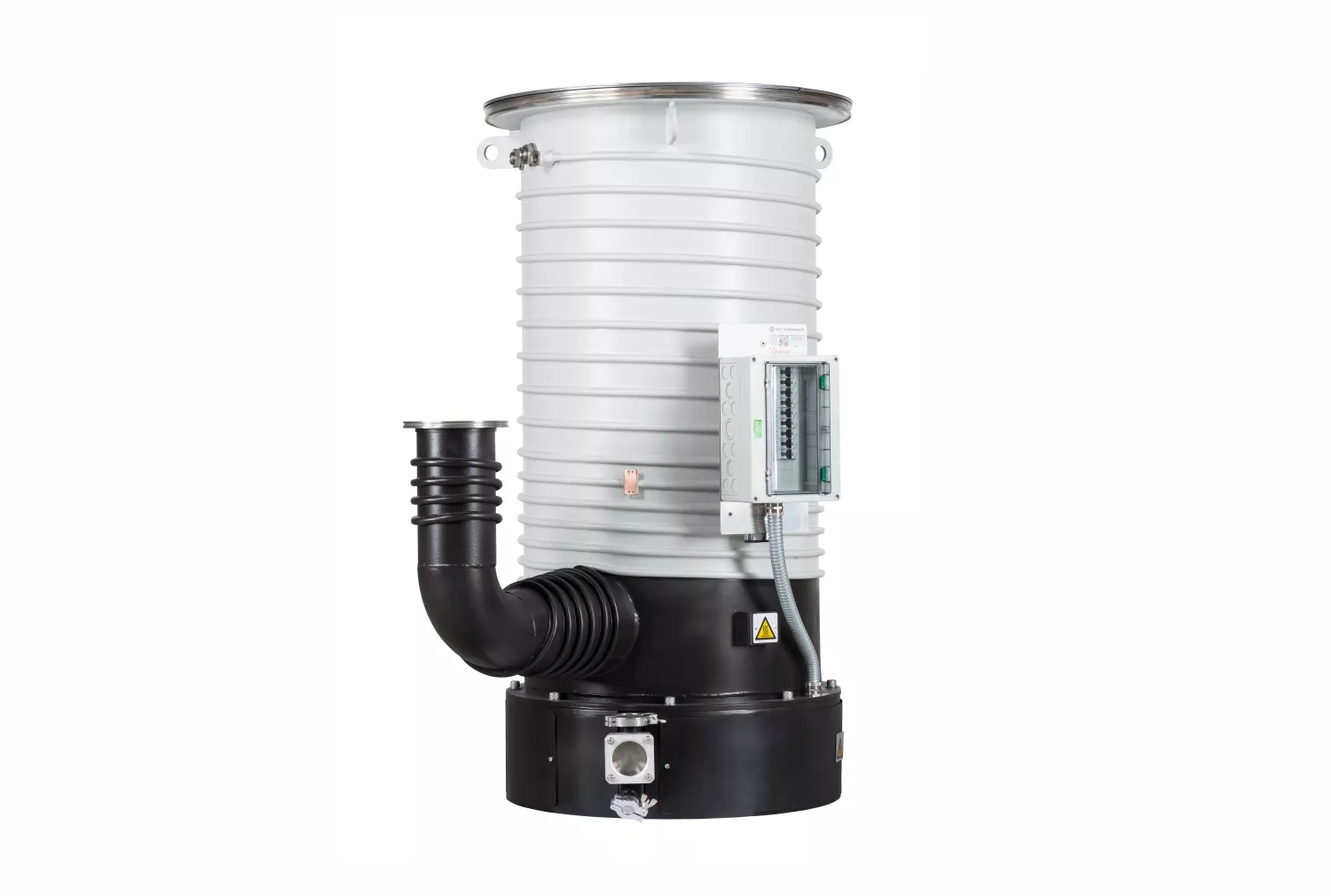

Диффузионный высоковакуумный насос НД-500Э
- Тип: Паромасляный (Диффузионный)
- Масляный / Сухой: Масляный
- Диапазон давления: Высокий вакуум
- Быстрота действия, л/с: 6000
- Напряжение питания, В: 400
- Мощность, кВт: 7,2
- Тип входного фланца: ISO-K
- Артикул: 0204-1214F1210
Диффузионный насос НД-500Э: описание, преимущества, область применения, технические характеристики, габаритный чертёж, рекламные материалы
Диффузионный вакуумный насос бренда Vacma (Вакма) НД-500Э является высоковакуумным насосом производительностью 6000 л/с и используется в паре с форвакуумным насосом. Форвакуумный насос необходим для предварительной откачки и для удаления откачиваемого газа с выходного патрубка диффузионного вакуумного насоса, быстрота действия форвакуумного насоса не менее 396 куб.м/ч. Как правило, диффузионный насос НД-500Э используется с проточной вакуумной ловушкой ЛП-500, которая снижает обратный поток паров рабочей жидкости в откачиваемый объём. Диффузионный насос НД-500Э - надёжное, долговечное оборудование с большим рабочим ресурсом для работы в условиях низкого давления, где требуется высокая скорость откачки. В данном насосе используется силиконовое вакуумное масло VACMA OIL 704.
Отличие насосов линейки НД от насосов линейки НД-Э
-
Рабочие характеристики у насосов серии НД-Э оптимизированы для работы в области более высокого давления
Тип подключения электрики
- Блок автоматов
Рекомендуем форвакуумный насос
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
✔ По отзывам потребителей диффузионный вакуумный насос НД-500Э - сохраняет стабильную работу на высоком вакууме и имеет высокие эксплуатационные характеристики.
✔ По запросу диффузионный вакуумный насос НД-500Э может иметь тип подключения электрики: блок автоматов или прямое подключение через разъём, цена будет зависеть от комплектации. Купить насос НД-500Э по цене от Российского производителя можно на нашем сайт, для этого вам необходимо отправить заявку, специалисты АО «Вакууммаш» свяжутся с вами.
Преимущества НД-500Э
- ■ Материал корпуса из углеродистой стали
- ■ Водяное охлаждение
- ■ Тип входного фланца ISO-К
- ■ Напряжение питания 400 (переменный ток)
- ■ Мощность нагревателей 7,2 кВт
- ■ Кол-во нагревателей 6 шт
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 18 месяцев, при средней наработке, не превышающей 2000ч
- ■ Большой период межсервисного обслуживания
- ■ Низкое энергопотребление
- ■ Низкие эксплуатационные расходы
- ■ Простота обслуживания
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Область применения НД-500Э
Имитация космического производства Аналитический инжиниринг Охлаждение и кондиционирование воздуха Вакуумная сушка Пропитка Сублимационные системы Изготовление авиационных компонентов Термообработка Производство ламп и трубХимическая промышленность Производство кристаллов Металлургия Машиностроение Производство электрооборудования Научно-исследовательская деятельность Космическая отрасль Атомная отрасль Вакуумное напыление
Технические характеристики НД-500Э
|
Наименование параметра и размера |
Значение насоса НД-500Э |
|
Быстрота действия по воздуху при давлении на входе в насос, л/с, не менее: 1,0х100 Па (7,5х10-3 мм рт.ст.) 2,6х10-1 Па (2х10-3 мм рт.ст.) 1,0х10-1 Па (7,5х10-4 мм рт.ст.) 1,0х10-2 Па (7,5х10-5 мм рт.ст.) |
1500 5000 6000 5100 |
| Наибольшее выпускное давление, Па (мм рт.ст.), не менее | 47 (0,35) |
| Предельное остаточное давление, Па (мм рт.ст.), не более | 2,5х10-4 (1,9х10-6) |
| Норма герметичности, Па·м3/c, (л∙мкм рт.ст./c), не более | 1,0х10-10 (7,5х10-7) |
| Охлаждение насоса | Водяное |
|
Расход воды для насоса, м3/ч: - на корпус - на маслоотражатель |
0,50 0,05 |
| Марка рабочей жидкости (вакуумное силиконовое масло) | VACMA OIL 704 |
|
Объём заливаемой рабочей жидкости для насоса, л: - max - min |
4,5 3,5 |
| Напряжение питания трёхфазной, четырехпроводной сети, В* | 400 |
| Частота питающей сети, Гц | 50 |
|
Габаритные размеры, мм, не более** - высота - длина - ширина |
1092 960 660 |
| Масса, кг, не более*** | 152 |
|
ПРИМЕЧАНИЕ: * Понижение напряжения питания приводит к понижению быстроты действия ** Без заглушек и деталей их крепления *** Без заглушек, деталей их крепления и рабочей жидкости |
|

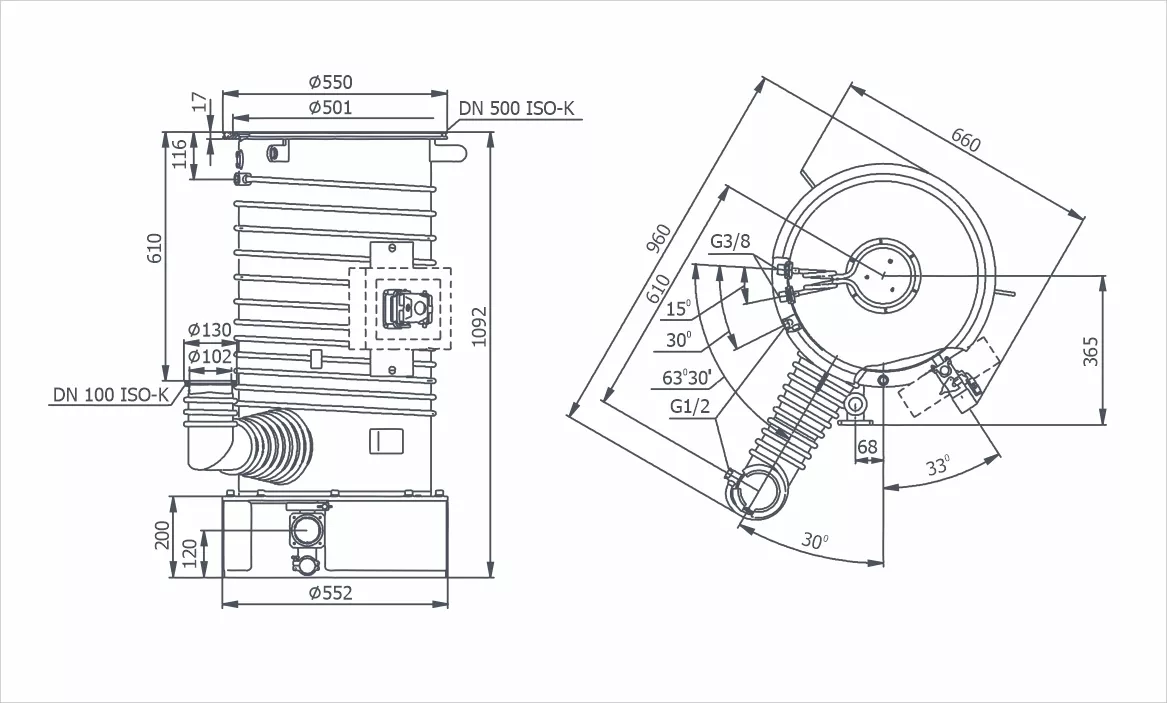

Габаритный чертёж НД-500Э
График зависимости быстроты действия от давления на входе в насос НД-500Э
➜ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
➜ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
➜ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
➜ РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру
➜ ОБЛАСТИ ПРИМЕНЕНИЯ ВАКУУМНОГО ОБОРУДОВАНИЯ можно узнать на нашем сайте
Что такое Штепсельный разъем?
Что такое Блок автоматов?
-
Двухроторный вакуумный агрегат АВД-150/25
-
Двухроторный вакуумный агрегат АВД-150/63
-
Электроприводный вакуумный затвор ЗВПлЭ-500
Что такое Штепсельный разъем?
Штепсельный разъем состоит из двух частей: приборной (вилка) и кабельной (розетка). Приборная часть установлена на насос и соединяется с его нагревателями (ТЭНами) через провода, уложенные в металлорукав.
Кабельная часть с кабельным вводом (сальником) поставляется в комплекте с насосом и служит для подвода электроэнергии от источника питания к приборной части разъема. Присоединение проводов от источника питания к кабельной части разъёма осуществляется через винтовые клеммы, входящие в ее состав. Дополнительная информация для каждого насоса дана в руководстве по эксплуатации.
Что такое Блок автоматов?
Блок автоматов представляет собой навесной распределительный щит, установленный на насос, и содержит набор модульных однополюсных автоматических выключателей (по одному выключателю на каждый ТЭН насоса) и клеммы для подключения проводов от источника питания. Автоматические выключатели служат для разрыва электрической цепи ТЭНа в случае возникновения перегрузки по току. Кабельный ввод (сальник) поставляется в комплекте с насосом и врезается потребителем в наиболее удобное для него место распределительного щита.
