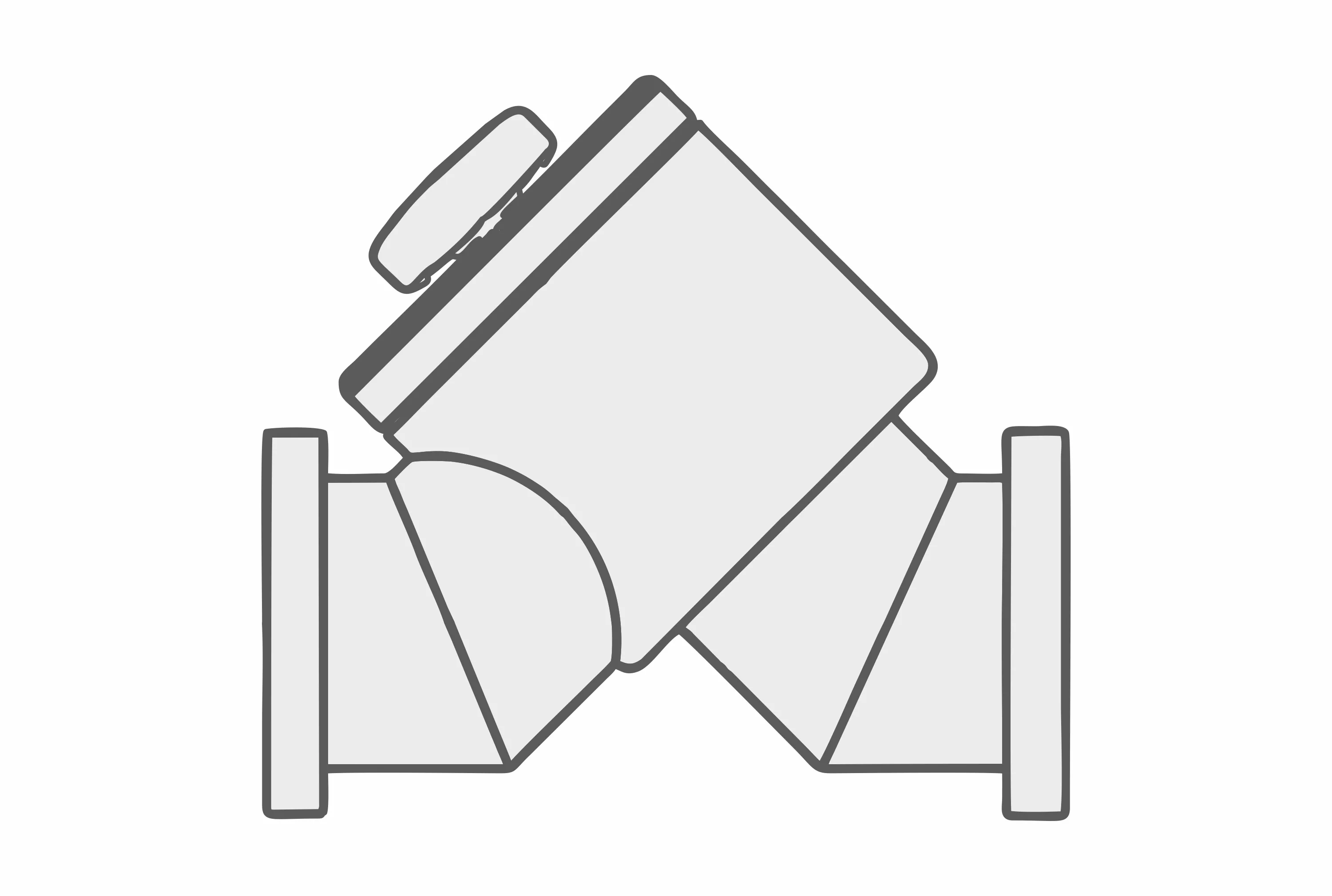

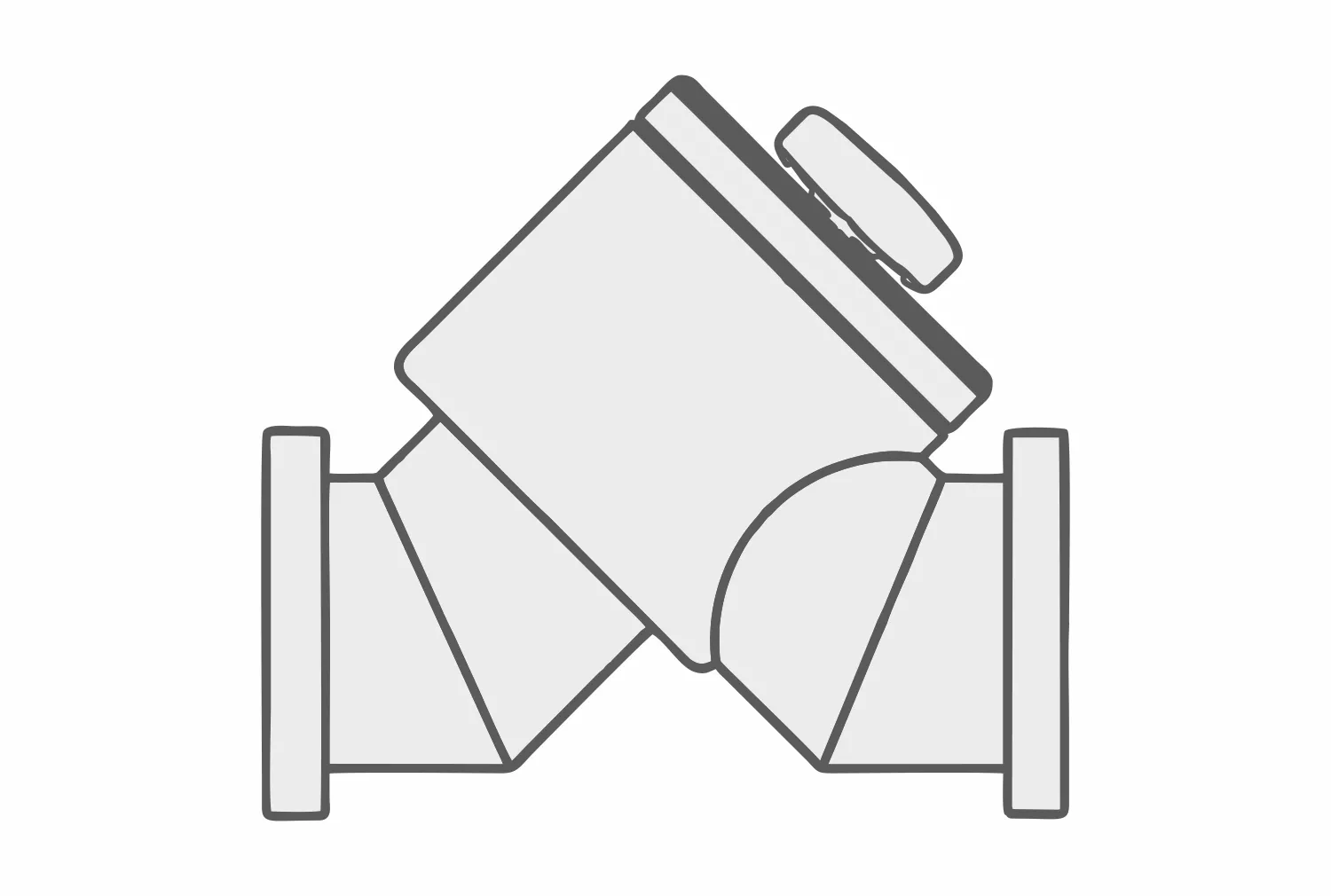

Ручной вакуумный клапан КВРП-100
- Тип: Ручной
- Категория: Запорно-регулирующий клапан
- Исполнение: Прямопроходный
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 100
- Проводимость, м3/с: 0,47
- Тип входного фланца: ISO-K
- С комплектом
- Без комплекта
- -
- Сталь нержавеющая
- Сталь углеродистая
- -
Клапан КВРП-100: описание, преимущества, характеристики, рекламные материалы
Угловой вакуумный ручной клапан КВРП-100 с условным проходом 100 мм работает в любом установочном положении и предназначен для перекрытия вакуумных систем, обеспечивает открывание при перепаде давлений с любой стороны клапана не более 800 мм рт.ст. Материал исполнения клапана углеродистая сталь с уплотнителем NBR нитрильный каучук и нержавеющая сталь с уплотнителем Витон (фторкаучук). Клапан состоит из корпуса с присоединительными фланцами, сильфонного узла для обеспечения герметичности приводного элемента, клапана с резиновым уплотнителем для перекрытия условного прохода и маховика. Клапан КВРП-100 соответствует требованиям технических условий, не предназначен для использования на пожаровзрывоопасных производствах, рабочая среда - воздух и неагрессивные газы.
Установка КВРП-100 совместима с вакуумным насосом
-
Вакуумный насос других производителей
Комплект монтажный частей
-
- С комплектом
- Без комплекта
Материал корпуса
-
- Сталь нержавеющая
- Сталь углеродистая
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
Преимущества КВРП-100
- ■ Усилие на ручке в момент уплотнения 2,25 Н∙м
- ■ Тип входного фланца ISO-K
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 12 месяцев
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Технические характеристики КВРП-100
|
Наименование параметра |
Значение для клапана КВРП-100 |
| Проводимость (теоретическая) в молекулярном режиме, м3/с, не менее | 0,47 |
| Норма герметичности, л·Па/c (л·мкм рт.ст./c), не более | 1,0х10-7 (7,5х10-7) |
| Усилие на ручке в момент уплотнения, Н∙м, не более | 2,25 |
|
Перепад давлений в закрытом положении, с любой стороны клапана, Па (мм рт.ст.), не более: |
1,07х105 (800) |
| Габаритные размеры, мм, не более | 240х253,5х141 |
| Масса КВР, кг, не более | 6,7 |

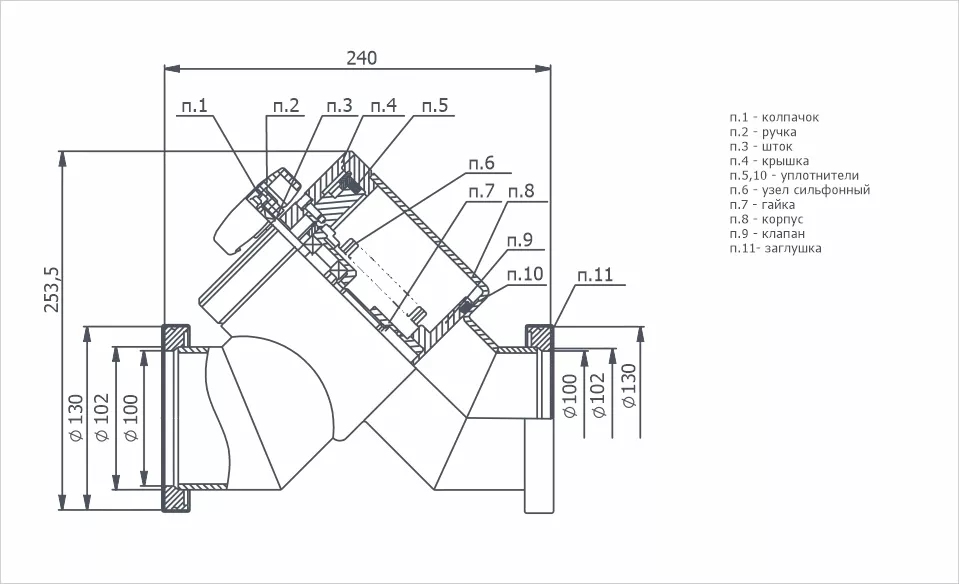

Габаритный чертёж КВРП-100
