Ручной вакуумный клапан КВР-10
- Тип: Ручной
- Категория: Запорно-регулирующий клапан
- Исполнение: Угловой
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 10
- Проводимость, м3/с: 0,0014
- Тип входного фланца: ISO-KF
- Алюминий
- Сталь нержавеющая
- -
- Витон (фторкаучук)
- NBR (нитрильный каучук)
- -
- С комплектом
- Без комплекта
- -
Ручной клапан КВР-10: описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы
Ручной угловой вакуумный клапан КВР-10 относится к запорно-регулирующей вакуумной арматуре, работает в любом установочном положении и используется для изолирования вакуумных камер от систем, отвечающих за процесс откачки. Клапан КВР-10 позволяет осуществить контроль за напуском воздуха или газовой среды в камеры, с его помощью можно добиться необходимой герметичности, защитить рабочие элементы от негативного воздействия внешней среды, обеспечивает открывание при перепаде давлений с любой стороны клапана не более 800 мм рт.ст. Клапан КВР-10 предназначен для перекрытия вакуумных систем в диапазоне рабочих давлений от 1х10-5 до 1,07х105 Па (от 7,5х10-8 до 800 мм рт.ст.)
Комплект монтажный частей
-
- С комплектом
- Без комплекта
Материал корпуса
-
- Сталь нержавеющая
- Алюминий
Тип уплотнения
-
- Витон (фторкаучук)
- NBR (нитрильный каучук)
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
Преимущества КВР-10
- ■ Появится в реестре Минпромторга в 1-м квартале 2026г.
- ■ Усилие на ручке в момент уплотнения 1,0 Н∙м
- ■ Тип входного фланца ISO-KF
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 12 месяцев
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Технические характеристики КВР-10
|
Наименование параметра |
Значение для клапана КВР-10 |
| Проводимость (теоретическая) в молекулярном режиме, м3/с, не менее | 0,0014 |
| Норма герметичности, л·Па/c (л·мкм рт.ст./c), не более | 1,0х10-7 (7,5х10-7) |
| Усилие на ручке в момент уплотнения, Н∙м, не более | 1 |
| Перепад давлений в закрытом положении, с любой стороны клапана, Па (мм рт.ст.), не более: | 1,07х105 (800) |
| Масса КВР, кг, не более | 0,76 |
| (с алюминиевым корпусом) | 0,46 |

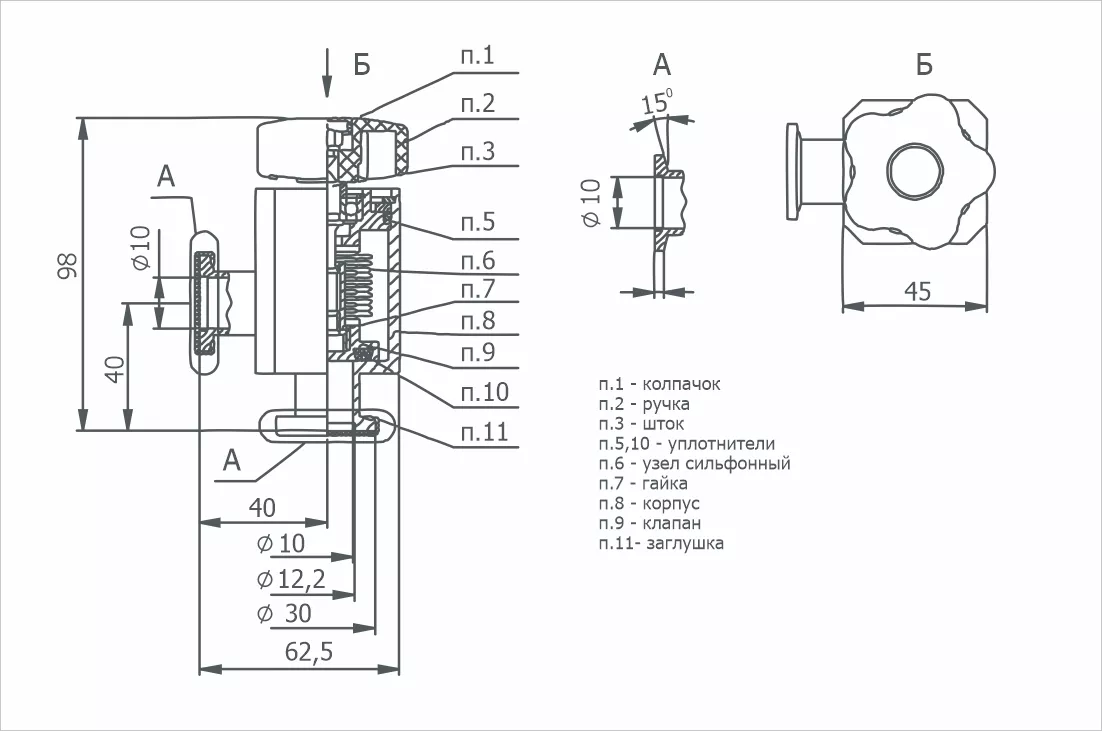

Габаритный чертёж КВР-10
