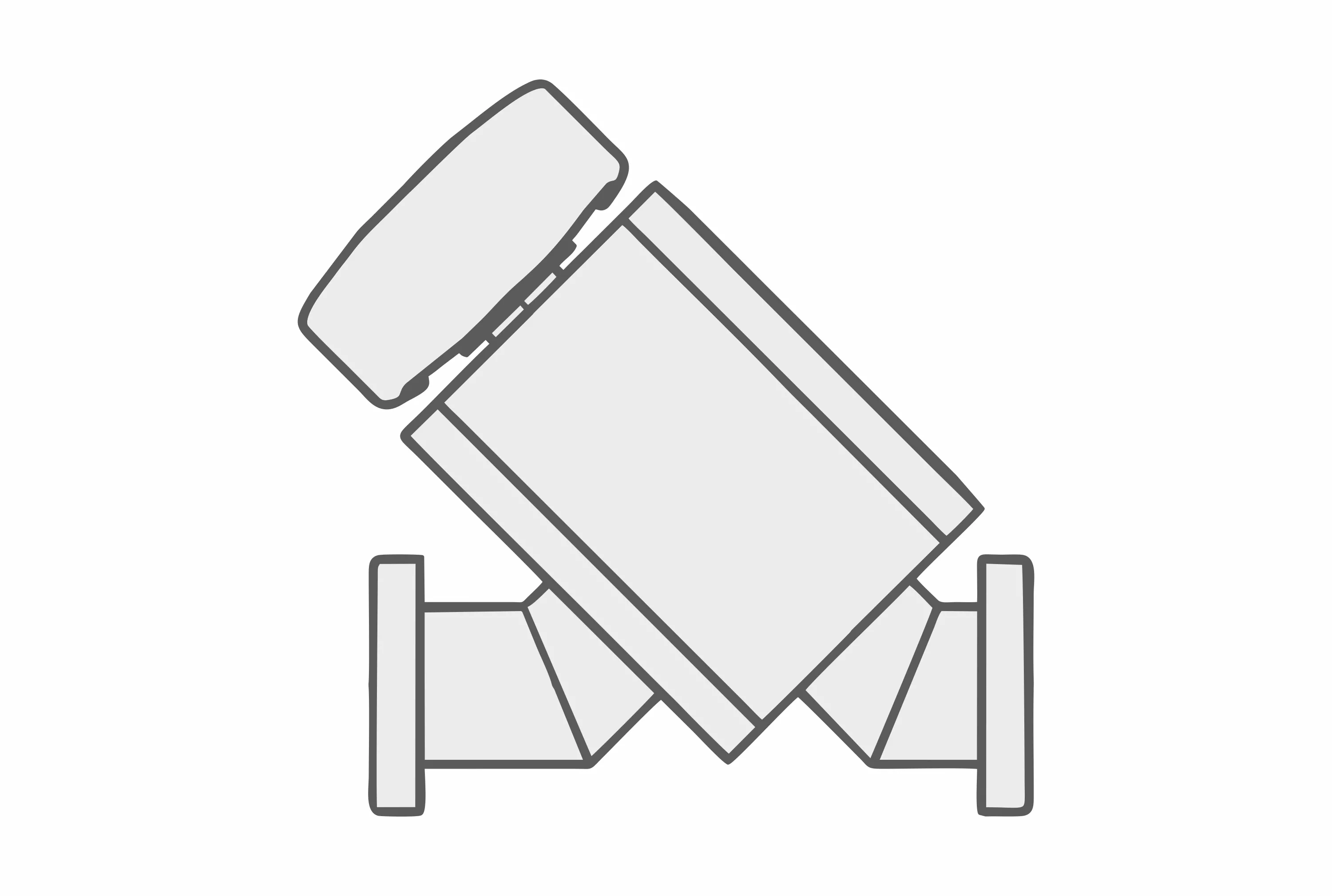

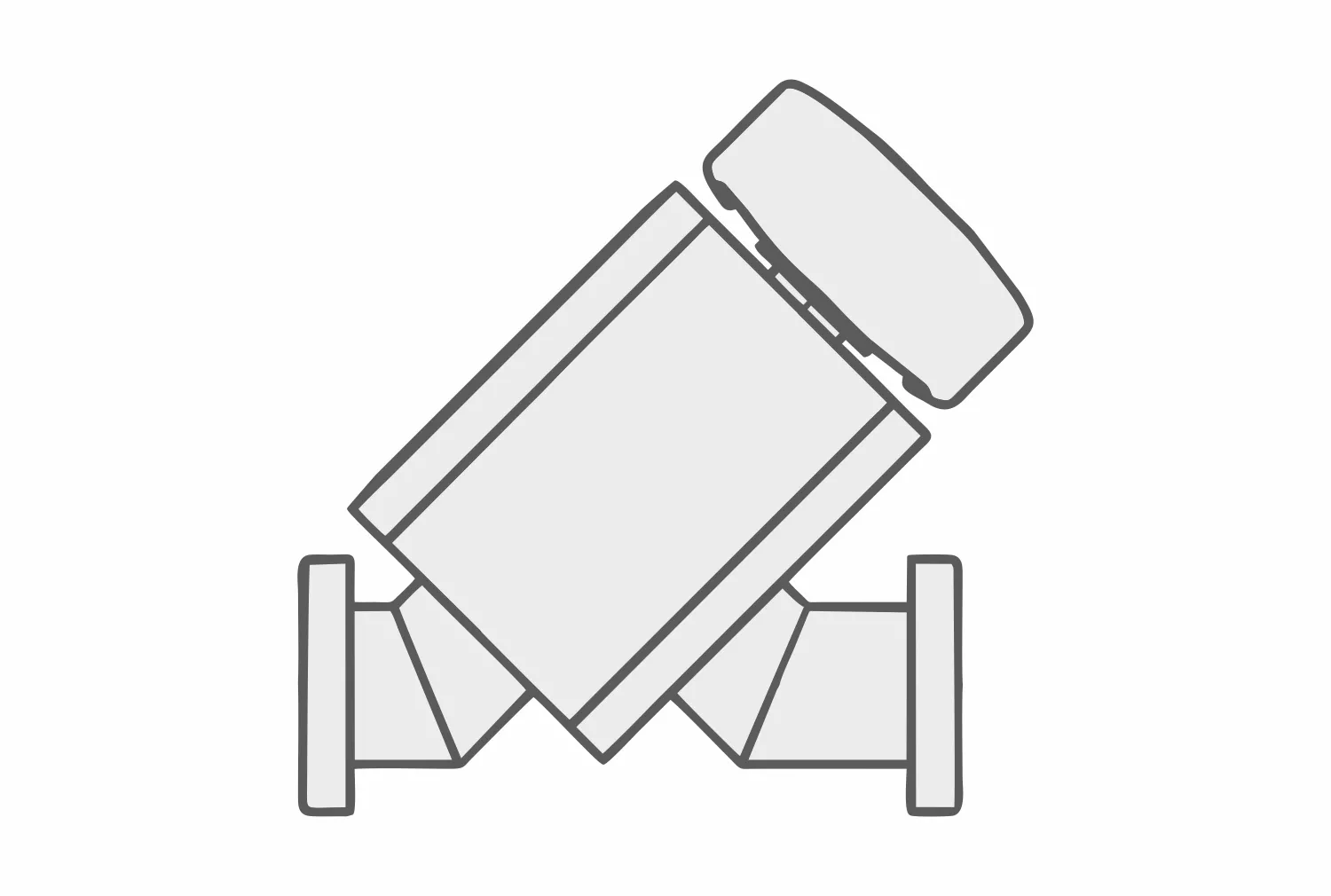

Клапан с ручным приводом КВРП-25
- Тип: Ручной
- Категория: Запорно-регулирующий клапан
- Исполнение: Прямопроходный
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 25
- Проводимость, м3/с: 0,016
- Тип входного фланца: ISO-KF
- С комплектом
- Без комплекта
- -
- Алюминий
- Сталь нержавеющая
- -
Ручной клапан КВРП-25: описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы
Угловой вакуумный ручной клапан КВРП-25 с условным проходом 25 мм работает в любом установочном положении и предназначен для перекрытия вакуумных систем, обеспечивает открывание при перепаде давлений с любой стороны клапана не более 800 мм рт.ст. Материал исполнения клапана алюминий с уплотнителем NBR нитрильный каучук и нержавеющая сталь с уплотнителем Витон (фторкаучук). Клапан состоит из корпуса с присоединительными фланцами, сильфонного узла для обеспечения герметичности приводного элемента, клапана с резиновым уплотнителем для перекрытия условного прохода и маховика. Клапан КВРП-25 соответствует требованиям технических условий, не предназначен для использования на пожаровзрывоопасных производствах, рабочая среда - воздух и неагрессивные газы.
Установка КВРП-25 совместима с вакуумным насосом
-
Вакуумный насос других производителей
Комплект монтажный частей
-
- С комплектом
- Без комплекта
Материал корпуса
-
- Сталь нержавеющая
- Алюминий
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
Преимущества КВР-25
- ■ Усилие на ручке в момент уплотнения 1,25 Н∙м
- ■ Тип входного фланца ISO-KF
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 12 месяцев
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Технические характеристики КВРП-25
|
Наименование параметра |
Значение для клапана КВРП-25 |
| Проводимость (теоретическая) в молекулярном режиме, м3/с, не менее | 0,016 |
| Норма герметичности, л·Па/c (л·мкм рт.ст./c), не более | 1,0х10-7 (7,5х10-7) |
| Усилие на ручке в момент уплотнения, Н∙м, не более | 1,25 |
| Перепад давлений в закрытом положении, с любой стороны клапана, Па (мм рт.ст.), не более: | 1,07х105 (800) |
| Габаритные размеры, мм, не более | 100х107,5х55 |
| Масса КВР, кг, не более | 0,85 |
| (с алюминиевым корпусом) | 0,68 |

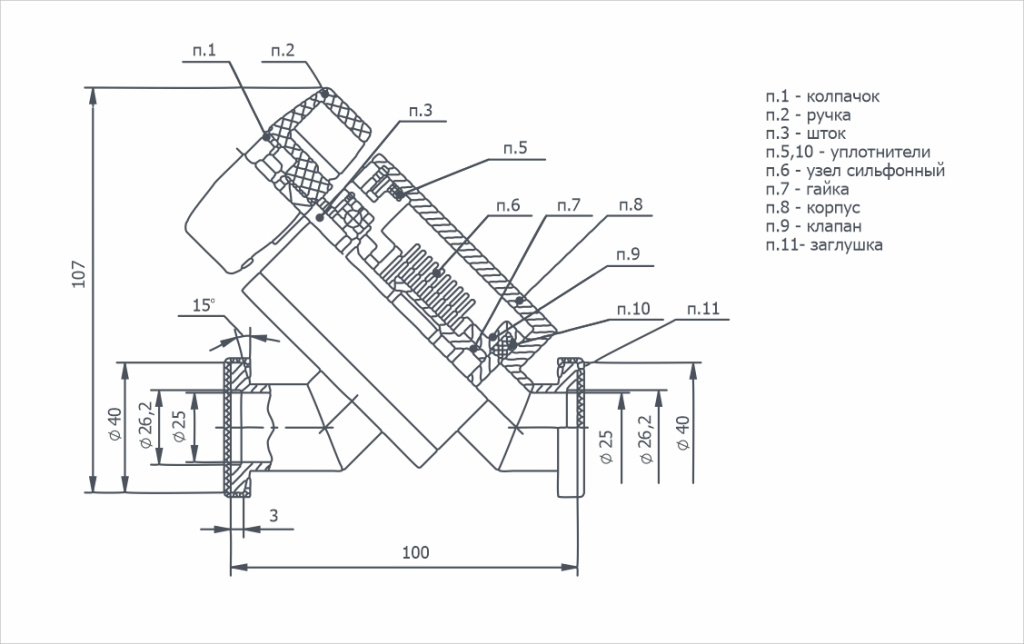

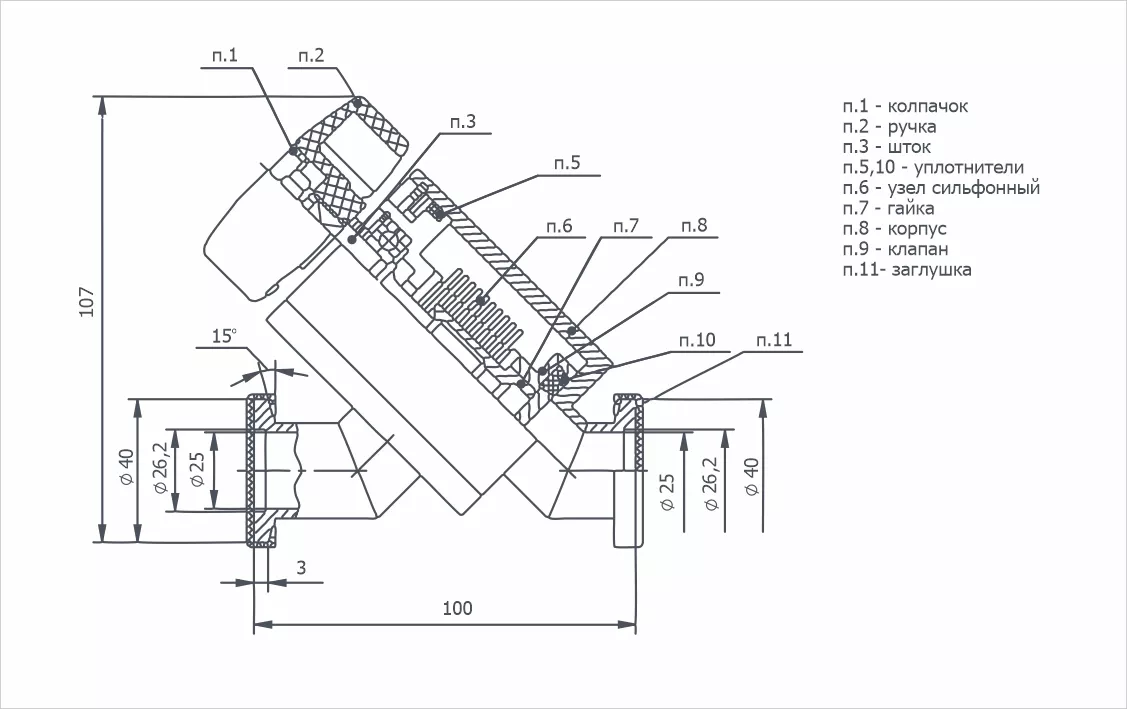

Габаритный чертёж КВРП-25
