Ручной вакуумный клапан КВР-25
Тип входного фланца ISO-КF
Климатическое исполнение УХЛ4
Гарантия 12 месяцев
Соответствует требованиям Технического Регламента Таможенного союза
  • Тип: Ручной
  • Категория: Запорно-регулирующий клапан
  • Исполнение: Угловой
  • Страна / Производитель: Россия / Вакууммаш (Вакма)
  • Диаметр условного прохода, мм: 25
  • Проводимость, м3/с: 0,016
  • Тип входного фланца: ISO-KF
    Комплект монтажный частей
    С комплектом
    • С комплектом
    • Без комплекта
    • -
    Материал корпуса
    Алюминий
    • Алюминий
    • Сталь нержавеющая
    • -
    1 500 руб.
    Добавить в сравнение
    Распечатать страницу
    - +
    шт
    УЗНАТЬ ЦЕНУ
    Есть в наличии
    • Описание
    • Характеристики
    • Габариты
    • Рекомендуем
    • Клапан КВР-25: описание, преимущества, характеристики, рекламные материалы

      Угловой вакуумный ручной клапан КВР-25 с условным проходом 25 мм работает в любом установочном положении и предназначен для перекрытия вакуумных систем, обеспечивает открывание при перепаде давлений с любой стороны клапана не более 800 мм рт.ст. Материал исполнения клапана алюминий с уплотнителем NBR нитрильный каучук и нержавеющая сталь с уплотнителем Витон (фторкаучук). Клапан состоит из корпуса с присоединительными фланцами, сильфонного узла для обеспечения герметичности приводного элемента, клапана с резиновым уплотнителем для перекрытия условного прохода и маховика. Клапан КВР-25 соответствует требованиям технических условий, не предназначен для использования на пожаровзрывоопасных производствах, рабочая среда - воздух и неагрессивные газы.


      Установка ручного вакуумного клапана КВР-25 совместима с вакуумными насосами:

      С масляным пластинчато-роторным вакуумным насосом 2НВР-5ДМ1
      С сухим (безмасляным) спиральным вакуумным насосом НВСп-4
      С сухим (безмасляным) спиральным вакуумным насосом НВСп-12

      Преимущества КВР-25

      ✦ Усилие на ручке в момент уплотнения 1,25 Н∙м
      ✦ Тип входного фланца ISO-KF
      ✦ Климатическое исполнение УХЛ4
      ✦ Гарантийный срок эксплуатации 12 месяцев
      ✦ Соответствует требованиям Технического Регламента Таможенного союза

      Основные параметры КВР-25

      Основные параметры ручного углового вакуумного клапана КВР-25 АО Вакууммаш

      Информация для заказа КВР-25

      Информация для заказа ручного углового вакуумного клапана КВР-25 АО Вакууммаш



      МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса

      ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения

      СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике

      РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру



      • Категория: Запорно-регулирующий клапан
      • Исполнение: Угловой
      • Страна / Производитель: Россия / Вакууммаш (Вакма)
      • Диаметр условного прохода, мм: 25
      • Проводимость, м3/с: 0,016
      • Тип входного фланца: ISO-KF

          Технические характеристики
          Клапана вакуумного с ручным приводом КВР-25

          Наименование параметра

          Значение для
          клапана КВР-25

          Проводимость (теоретическая) в молекулярном режиме, м3/с, не менее 0,016
          Норма герметичности, л·Па/c (л·мкм рт.ст./c), не более 1,0х10-7 (7,5х10-7)
          Усилие на ручке в момент уплотнения, Н∙м, не более 1,25
          Перепад давлений в закрытом положении,
          с любой стороны клапана, Па (мм рт.ст.), не более:
          1,07х105 (800)
          Габаритные размеры, мм, не более 77,5х107,5х55
          Масса КВР, кг, не более 0,65
          (с алюминиевым корпусом) 0,48

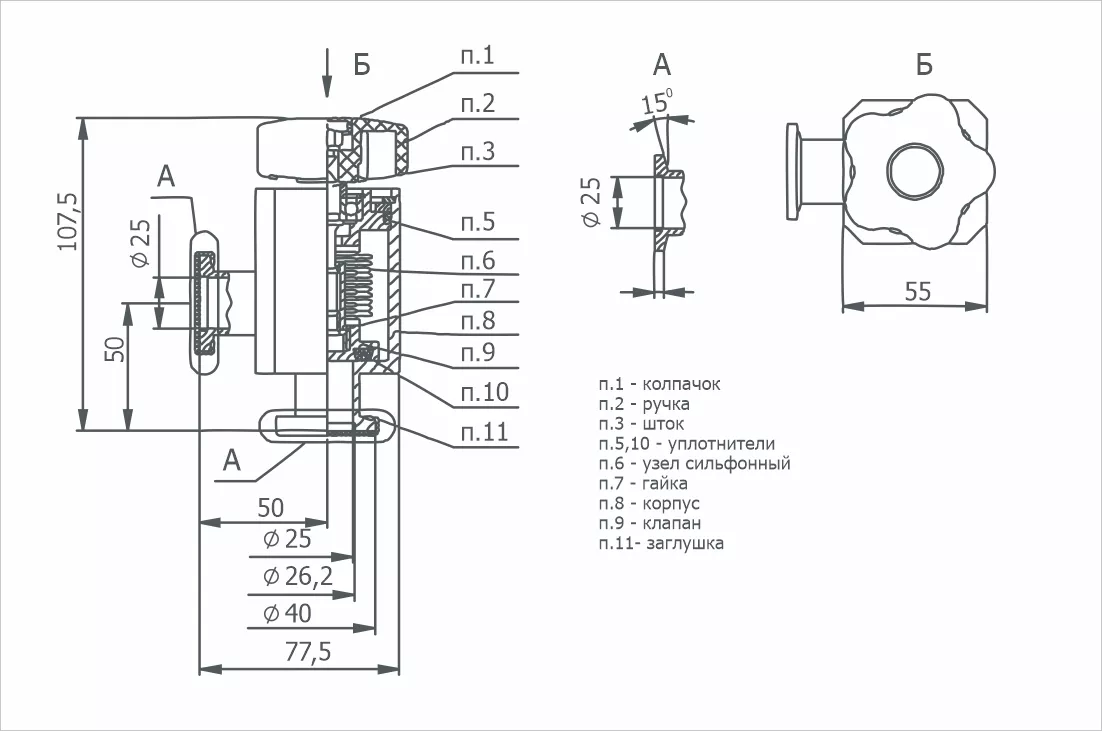

        • Габаритный чертёж
          Клапана вакуумного с ручным приводом КВР-25
