АВД-50/5 Двухроторный вакуумный агрегат АО "Вакууммаш".
АВД-50/5 Двухроторный вакуумный агрегат АО "Вакууммаш".
АВД-50/5 Двухроторный вакуумный агрегат АО "Вакууммаш".
АВД-50/5 Двухроторный вакуумный агрегат АО "Вакууммаш".

АВД-50/5Двухроторный
вакуумный агрегат
Заправлен маслом VACMA OIL 100
Напряжение питания 380В
Климатическое исполнение УХЛ4
1 год гарантии, при гарантийной наработке
Соответствует требованиям Технического Регламента Таможенного союза
  • Диапазон давления: Средний вакуум (вспомогательный)
  • Масляный / Сухой: Масляный
  • Быстрота действия, м3/ч: 180
  • Артикул:: 0104-01V91611
    Все характеристики
    1 руб.
    - +
    шт
    Есть в наличии
    • Описание
    • Характеристики
    • Габариты
    • Дополнительно
    • Описание
      Двухроторного вакуумного агрегата АВД-50/5

      Агрегат АВД-50/5 состоит из последовательно соединенных двухроторного вакуумного насоса НВД-200 и пластинчато-роторного вакуумного насоса 2НВР-5ДМ. Насосы 2НВР-5ДМ и НВД-200 установлены на нижнем и верхнем основании рамы и закреплены при помощи болтов, гаек и шайб. Между собой насосы соединены с помощью трубопровода и сильфонного узла. Установкой колец при монтаже агрегата устанавливается размер Д сильфонного узла.

      Агрегат АВД-50/5 может работать непрерывно при давлении на входе не выше 133 Па (1 ммрт.ст.) или откачивая в течение 8 ч один или несколько герметичных сосудов общим объёмом 3,5 м3 от атмосферного до предельного остаточного давления.

      Основные параметры
      Двухроторного вакуумного агрегата АВД-50/5

      Основные параметры ротационного вакуумного агрегата АВД-50/5 АО Вакууммаш

      Информация для заказа
      Двухроторного вакуумного агрегата АВД-50/5

      Информация для заказа ротационного вакуумного агрегата АВД-50/5 АО Вакууммаш
      • Масляный / Сухой: Масляный
      • Быстрота действия, м3/ч: 180

        Технические характеристики
        Двухроторного вакуумного агрегата АВД-50/5


        Наименование параметра и размера


        Значения для агрегата
        АВД-50/5

        Быстрота действия при рабочем давлении 26,6 Па
        (2х10-1ммрт.ст.), м3/ч (л/с)
        180±30 (50±8)
        Предельное остаточное давление, Па (мм рт.ст.), не более:
        с учетом паров рабочей жидкости (полное) 1,3х10-1 (1х10-3)
        парциальное по воздуху 6,6х10-3(5х10-5)
        Потребляемая мощность при рабочем давлении,кВт, не более 0,8
        Установленная мощность электродвигателей агрегата, кВт, не более 1,65
        Охлаждение агрегата Воздушное
        Условный проход, мм:
        входа 63
        выхода 25
        Габаритные размеры, мм, не более:
        длина 690
        ширина 455
        высота 785
        Масса,кг, не более 105

        ПРИМЕЧАНИЕ:
        1. Быстрота действия, предельное остаточное давление и потребляемая мощность агрегата
        должны обеспечиваться при температуре окружающей и откачиваемой среды от плюс 288
        до плюс 298 К (от плюс 15 0С до плюс 25 0С), атмосферном давлении на выходе
        и при использовании в агрегате масла VACMA-OIL 100.
        2. При температуре окружающей среды от плюс 288 до плюс 298 К (от плюс 15 0С до плюс 25 0С)
        значения параметров агрегата должны соответствовать приведенным в настоящей таблице.
        При температуре от плюс 298 до плюс 308 К (от плюс 25 0С до плюс 35 0С) допускается уменьшение
        быстроты действия на 20% от номинального значения и повышение предельного остаточного
        давления на 15% на каждый градус.
        3. Масса агрегатов указана без учета заливаемого масла.

        Зависимость быстроты действия на входе в агрегат АВД-50/5 от входного давления

        Зависимость быстроты действия на входе в агрегат АВД-50/5 от входного давления АО Вакууммаш

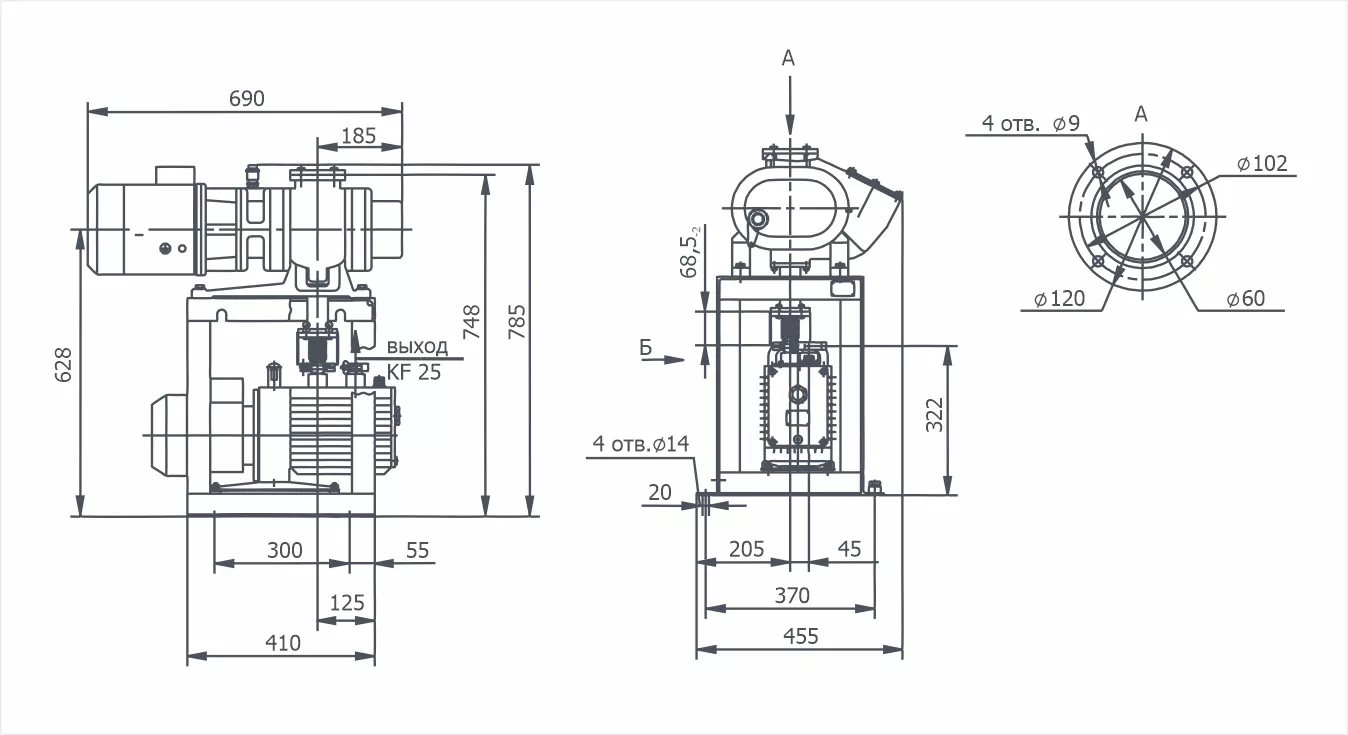

      • Габаритный чертёж
        Двухроторного вакуумного агрегата АВД-50/5
