Диффузионный высоковакуумный агрегат АВДМ-250
- Тип: Паромасляный (Диффузионный)
- Масляный / Сухой: Масляный
- Диапазон давления: Высокий вакуум
- Быстрота действия, л/с: 870
- Электродвигатель (220В), кВт: 2,1
- Электродвигатель (380В), кВт: 2
- Тип входного фланца: по отраслевому стандарту СССР
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Артикул: 0205-0311F3111
- Описание
- Характеристики
- Габариты
- Дополнительно
-
Описание на диффузионный высоковакуумный агрегат АВДМ-250
Высоковакуумный агрегат АВДМ-250 представляет собой конструкцию, состоящую из вакуумного диффузионного паромасляного насоса, азотной ловушки, вакуумного затвора, рамы или плиты. Принцип действия агрегата АВДМ-250 основан на откачивающем действии вакуумного диффузионного паромасляного насоса. При работе агрегата АВДМ-250 в ловушку заливается жидкий азот. На охлаждённых жидким азотом элементах вымораживающего устройства происходит конденсация паров рабочей жидкости. Рама (плита) предназначена для монтажа составных частей агрегата. Концы проводов электромонтажа выведены на разъем, закрепленный на раме агрегата АВДМ-250. Требуемая быстрота действия форвакуумного насоса при наибольшем выпускном давлении в сечении выходного фланца агрегата должна быть для агрегата АВДМ-250 не менее 5 л/с.
Высоковакуумный агрегат АВДМ-250 состоит из:
1. Диффузионного паромасляного насоса НВДМ-250
2. Азотной ловушки ЛА-250
для уменьшения обратного потока паров рабочей жидкости из насоса в откачиваемый объем
3. Вакуумного затвора 2ЗВЭ-250Р для перекрытия входного отверстия агрегата
→ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
→ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
→ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
Преимущества
Диффузионного высоковакуумного агрегата АВДМ-160✦ Воздушное охлаждение электродвигателя затвора
✦ Водяное охлаждение насоса НВДМ
✦ Ловушка охлаждается азотом, заправляется в ручную
✦ Работает только совместно с форвакуумным насосом
✦ Быстрота действия форвакуумного насоса не менее 18 м3/ч
✦ Заправлен маслом VACMA OIL 500
✦ Мощность электродвигателя (220В) 2,1 кВт
✦ Мощность электродвигателя (380В) 2 кВт
✦ Тип подключения электрики: с прямым подключением через разъём
✦ Климатическое исполнение УХЛ4
✦ Гарантия 18 месяцев, при средней наработке, не превышающей 1350ч
✦ Соответствует требованиям Технического Регламента Таможенного союзаОбласть применения
Диффузионного высоковакуумного агрегата АВДМ-160Химическая промышленность Производство кристаллов Металлургия Машиностроение Производство электрооборудования Научно-исследовательская деятельность Сельское хозяйство
Основные параметры
Диффузионного высоковакуумного агрегата АВДМ-250
Информация для заказа
Диффузионного высоковакуумного агрегата АВДМ-250
-
- Масляный / Сухой: Масляный
- Быстрота действия, л/с: 870
- Электродвигатель (220В), кВт: 2,1
- Электродвигатель (380В), кВт: 2
- Тип входного фланца: по отраслевому стандарту СССР
- Страна / Производитель: Россия / Вакууммаш (Вакма)
Технические характеристики
Диффузионного высоковакуумного агрегата АВДМ-250
Наименование параметра и размера
Значение для агрегата
АВДМ-250
Быстрота действия в диапазоне рабочих давлений от
6,6х10-4 до 1,3х10-1Па (от 5х10-6 до 1х10-3 мм рт.ст.), л/с *870 ± 90 Предельное остаточное давление, Па (мм рт.ст.), не более
при температуре окружающего воздуха:от +10 0С до +25 0С включ. 6,6х10–5 (5х10–7 ) св. +25 0С до +45 0С 6,6х10–4 ( 5х10–6 ) Наибольшее выпускное давление, Па (мм рт.ст.), не менее * 33,3 (0,25) Потребляемая мощность при номинальном напряжении, Вт, в том числе,
мощность нагревателя насоса при номинальном напряжении:220 В 2100 +90
-30380 В 2000 +90
-30Условный проход, мм, на входе 250 Габаритные размеры, мм, не более ** высота 1150 длина 840 ширина 780 Масса, кг, не более *** 140
ПРИМЕНЕНИЕ:
* При мощности нагревателей от номинальной до максимальной.
При мощности нагревателей от номинальной до минимальной
возможно уменьшение значения параметров на 30 %.
** Без заглушек, деталей их крепления
*** Без заглушек, деталей их крепления и рабочей жидкости
Зависимость быстроты действия на входе в агрегат АВДМ-250 от входного давления
-
string(6) "136072"

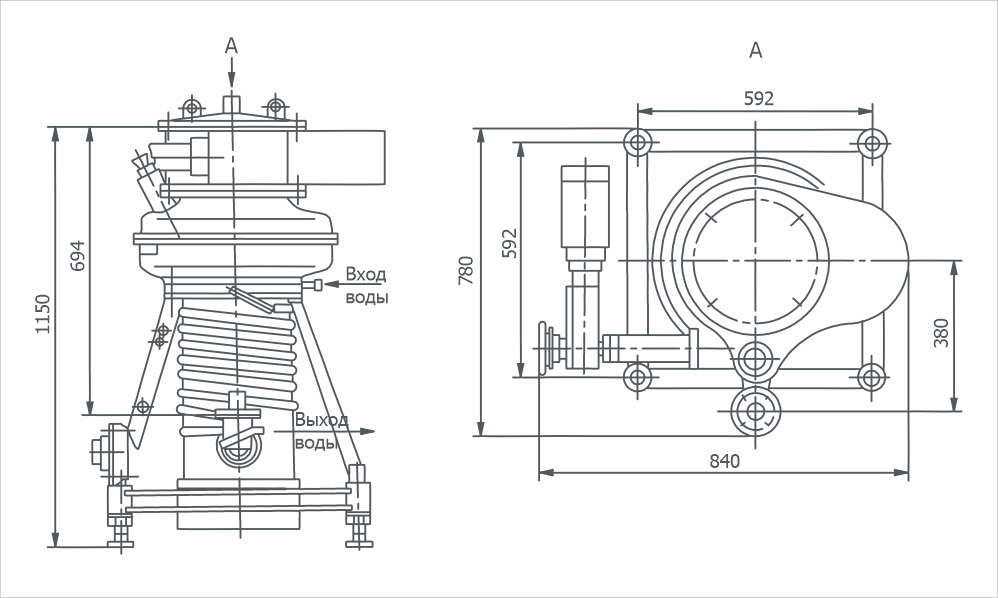

Габаритный чертёж
Диффузионного высоковакуумного агрегата АВДМ-250
-
