АВДМ-160 Диффузионный высоковакуумный агрегат АО «Вакууммаш»
АВДМ-160 Диффузионный высоковакуумный агрегат АО «Вакууммаш»
АВДМ-160 Диффузионный высоковакуумный агрегат АО «Вакууммаш»


АВДМ-160 Диффузионный высоковакуумный агрегат
Работает только совместно с форвакуумным насосом
Быстрота действия форвакуумного насоса не менее 7,2м3/ч
Заправлен маслом VACMA OIL 500
Климатическое исполнение УХЛ4
1 год гарантии, при гарантийной наработке
Соответствует требованиям Технического Регламента Таможенного союза
  • Диапазон давления: Высокий вакуум
  • Масляный / Сухой: Масляный
  • Быстрота действия, л/с: 310
  • Быстрота действия, м3/ч: 1116
    Все характеристики
    Тип фланца
    по отраслевому стандарту СССР
    • по отраслевому стандарту СССР
    • ISO-K
    • -
    1 500 руб.
    - +
    шт
    Есть в наличии
    • Описание
    • Характеристики
    • Габариты
    • Дополнительно
    • Описание
      Диффузионного высоковакуумного агрегата АВДМ-160

      Высоковакуумный агрегат АВДМ-160 представляет собой конструкцию, состоящую из вакуумного диффузионного паромасляного насоса, азотной ловушки, вакуумного затвора, рамы или плиты. Принцип действия агрегата АВДМ-160 основан на откачивающем действии вакуумного диффузионного паромасляного насоса. При работе агрегата АВДМ-160 в ловушку заливается жидкий азот. На охлаждённых жидким азотом элементах вымораживающего устройства происходит конденсация паров рабочей жидкости. Рама (плита) предназначена для монтажа составных частей агрегата. Концы проводов электромонтажа выведены на разъем, закрепленный на плите агрегатов АВДМ-160.

      • Требуемая быстрота действия форвакуумного насоса при наибольшем выпускном давлении в сечении выходного фланца агрегата должна быть для агрегата АВДМ-160 не менее 2 л/с;
      • Расход жидкого азота в установившемся режиме охлаждения при давлении 1,3·10–3Па (1·10-5 мм рт.ст.) для агрегата АВДМ-160 не более 0,8 л/ч;
      • Расход охлаждающей воды температурой от плюс 10 до плюс 20 0С для агрегата АВДМ-160 60+10л/ч. Давление воды на входе в насос не должно превышать 0,5 МПа (5 кгс/см2).
      • Наибольшая величина натекания должна быть не более 1,3·10–2л·Па/с (0,1 л·мкм рт.ст./с) для агрегата АВДМ-160;
      • Величина обратного потока паров рабочей жидкости для агрегата АВДМ-160 не более 1·10 -4мг/(ч·см2).

      Высоковакуумный агрегат АВДМ-160 состоит из:
      • Диффузионного паромасляного насоса НВДМ-160
      • Азотной ловушки ЛА-160 для уменьшения обратного потока паров рабочей жидкости из насоса в откачиваемый объем
      • Вакуумного затвора 2ЗВЭ-160 для перекрытия входного отверстия агрегата

      Основные параметры
      Диффузионного высоковакуумного агрегата АВДМ-160

      Основные параметры диффузионного высоковакуумного агрегата АВДМ-160 АО Вакууммаш

      Информация для заказа
      Диффузионного высоковакуумного агрегата АВДМ-160

      Информация для заказа диффузионного высоковакуумного агрегата АВДМ-160 АО Вакууммаш
      • Масляный / Сухой: Масляный
      • Быстрота действия, л/с: 310
      • Быстрота действия, м3/ч: 1116

          Технические характеристики
          Диффузионного высоковакуумного агрегата АВДМ-160


          Наименование параметра и размера


          Значение для агрегата
          АВДМ-160

          Быстрота действия в диапазоне рабочих давлений от
          6,6х10-4 до 1,3х10-1Па (от 5х10-6 до 1х10-3 мм рт.ст.), л/с *
          310 ± 25
          Предельное остаточное давление, Па (мм рт.ст.), не более
          при температуре окружающего воздуха:
          от +10 0С до +25 0С включ. 6,6х10–5 (5х10–7 )
          св. +25 0С до +45 0С 6,6х10–4 ( 5х10–6 )
          Наибольшее выпускное давление, Па (мм рт.ст.), не менее * 33,3 (0,25)
          Потребляемая мощность при номинальном напряжении, Вт, в том числе,
          мощность нагревателя насоса при номинальном напряжении:
          220 В 900 +40
                  -80
          380 В 800 +40
                  -80
          Условный проход, мм, на входе 160
          Габаритные размеры, мм, не более **
          высота 750
          длина 720
          ширина 540
          Масса, кг, не более *** 65

          ПРИМЕНЕНИЕ:
          * При мощности нагревателей от номинальной до максимальной.
          При мощности нагревателей от номинальной до минимальной
          возможно уменьшение значения параметров на 30 %.
          ** Без заглушек, деталей их крепления
          *** Без заглушек, деталей их крепления и рабочей жидкости

          Зависимость быстроты действия на входе в агрегат АВДМ-160 от входного давления

          Зависимость быстроты действия на входе в агрегат АВДМ-160 от входного давления АО Вакууммаш

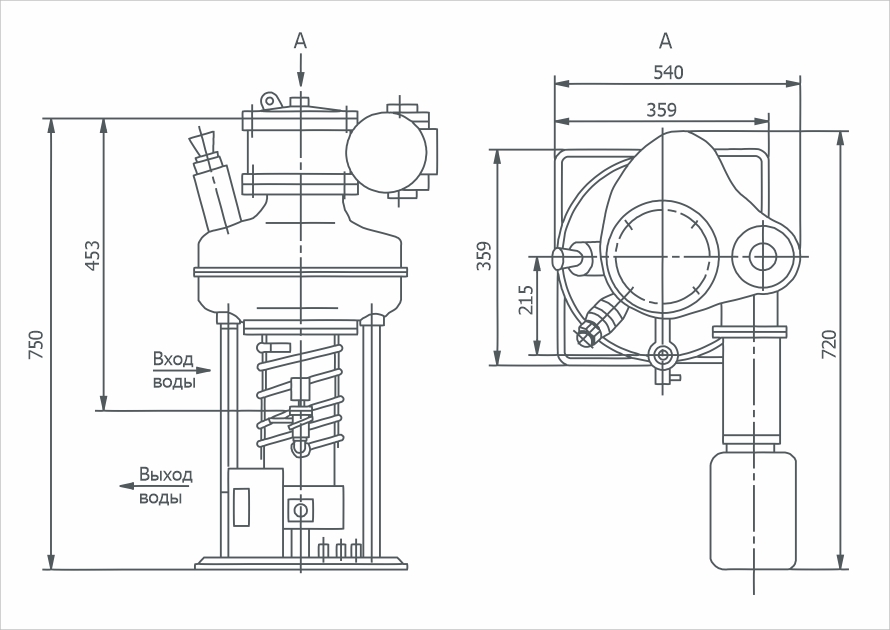

        • Габаритный чертёж
          Диффузионного высоковакуумного агрегата АВДМ-160
