Высоковакуумный агрегат АВДМ-100

Высоковакуумный агрегат АВДМ-100 АО «Вакууммаш»
    Агрегат высоковакуумный диффузионный паромасляный АВДМ-100
    • Быстрота действия в диапазоне рабочих давлений: от 6,6·10-4до 1,3·10-1 Па (от 5·10-6 до 1·10-3 мм рт.ст.), л/с : 130 (+-10)*
    • Предельное остаточное давление, при температуре окружающего воздуха: от плюс 100С до плюс 250С включ., Па (мм рт. ст.), не более: 6,6х10-5 (5х10-7)
      Все характеристики
      Тип фланца
      C фланцами ISO-K
      • C фланцами ISO-K
      • C фланцами по отраслевому стандарту, действующему в СССР
      • -
      Вопросы о продукте?
      • Описание
      • Характеристики
      • Габариты
      • Высоковакуумный диффузионный паромасляный агрегат АВДМ-100

        Высоковакуумный агрегат АВДМ-100 представляет собой конструкцию, состоящую из вакуумного диффузионного паромасляного насоса, азотной ловушки, вакуумного затвора, рамы или плиты. Принцип действия агрегата АВДМ-100 основан на откачивающем действии вакуумного диффузионного паромасляного насоса. При работе агрегата АВДМ-100 в ловушку заливается жидкий азот. На охлаждённых жидким азотом элементах вымораживающего устройства происходит конденсация паров рабочей жидкости. Рама (плита) предназначена для монтажа составных частей агрегата. Концы проводов электромонтажа выведены на разъем, закрепленный на плите агрегата АВДМ-100

        • Требуемая быстрота действия форвакуумного насоса при наибольшем выпускном давлении в сечении выходного фланца агрегата должна быть для агрегата АВДМ-100 не менее 1 л/с;
        • Расход жидкого азота в установившемся режиме охлаждения при давлении 1,3·10 –3 Па (1·10-5 мм рт.ст.) для агрегата АВДМ-100 не более 0,8 л/ч;
        • Расход охлаждающей воды температурой от плюс 10 до плюс 200С для агрегата АВДМ-100 35+5 л/ч. Давление воды на входе в насос не должно превышать 0,5 МПа (5 кгс/см2).
        • Наибольшая величина натекания должна быть не более 8·10-3 лПа/с (0,06 л·мкм рт.ст./с) для агрегата АВДМ-100.
        • Величина обратного потока паров рабочей жидкости для агрегата АВДМ-100 не более 1·10 -4 мг/(ч·см 2).
        Высоковакуумный агрегат АВДМ-100 состоит из:
        • Диффузионного паромасляного насоса НВДМ-100
        • Азотной ловушки ЛА-100 для уменьшения обратного потока паров рабочей жидкости из насоса в откачиваемый объем
        • Вакуумного затвора 2ЗВЭ-100 для перекрытия входного отверстия агрегата

        Основные параметры высоковакуумного агрегата АВДМ-100

        Основные параметры высоковакуумного агрегата АВДМ-100 АО «Вакууммаш»
        • Быстрота действия в диапазоне рабочих давлений: от 6,6·10-4до 1,3·10-1 Па (от 5·10-6 до 1·10-3 мм рт.ст.), л/с 130 (+-10)*
        • Предельное остаточное давление, при температуре окружающего воздуха: от плюс 100С до плюс 250С включ., Па (мм рт. ст.), не более 6,6х10-5 (5х10-7)
        • Предельное остаточное давление, при температуре окружающего воздуха: св. плюс 250С до плюс 450С включ., Па (мм рт. ст.), не более 6,6х10-4 (5х10-6)
        • Наибольшее выпускное давление, Па (мм рт. ст.), не менее 35 (0,263)*
        • Мощность нагревателя насоса при номинальном напряжении 220 В, Вт 500 (+30/-10)
        • Потребляемая мощность при номинальном напряжении, Вт 563 (+30/-10)
        • Условный проход, мм, на выходе 100

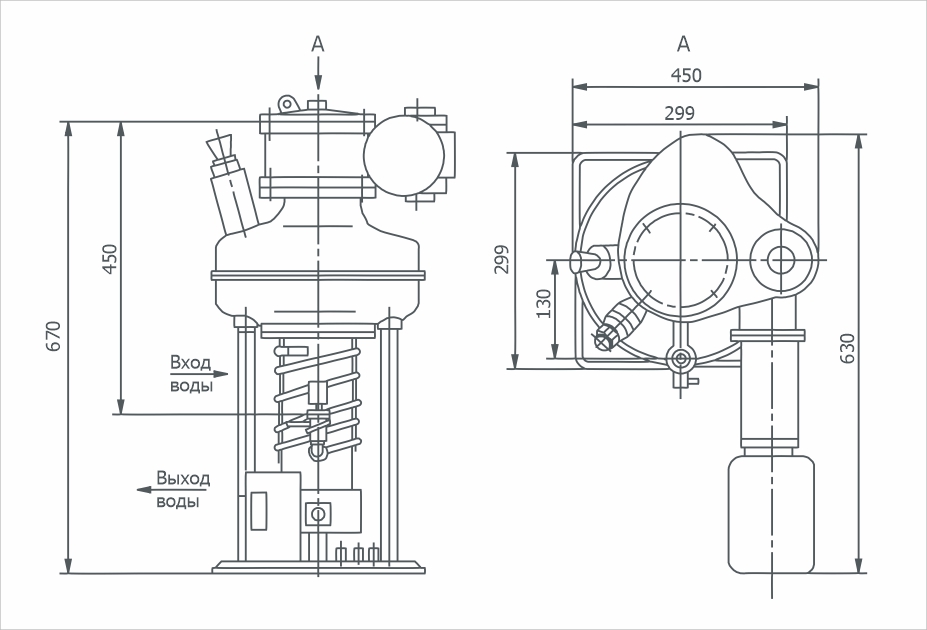

        • Габаритные размеры, мм, не более 670х630х450**
        • Масса, кг, не более 40***

            Примечание

            * При мощности нагревателей от номинальной до максимальной. При мощности нагревателей от номинальной до минимальной возможно уменьшение значения параметров на 30 %.
            ** Без заглушек, деталей их крепления
            *** Без заглушек, деталей их крепления и рабочей жидкости

            Зависимость быстроты действия на входе в агрегат АВДМ-100 от входного давления

            График быстроты действия агрегата АВДМ-100 АО «Вакууммаш»
