Пневматический вакуумный клапан КВП-100
- Тип: Пневматический
- Категория: Запорно-регулирующий клапан
- Время открывания/закрывания, с: 4
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 100
- Проводимость, м3/с: 0,580
- Тип входного фланца: ISO-K
- Сталь нержавеющая
- Сталь углеродистая
- -
- Витон (фторкаучук)
- NBR (нитрильный каучук)
- -
- Нормально-открытый (используется для напуска)
- Нормально-закрытый (работает как предохранитель)
- -
- 24 В (постоянный ток)
- 230 В (переменный ток)
- -
- С комплектом
- Без комплекта
- -
Пневматический клапан КВП-100: описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы
Пневматический клапан КВП-100 относится к запорно-регулирующей вакуумной арматуре, используется для изолирования вакуумных камер от систем, отвечающих за процесс откачки. Клапан КВП-100 позволяет осуществить контроль за напуском воздуха или газовой среды в камеры, с его помощью можно добиться необходимой герметичности, защитить рабочие элементы от негативного воздействия внешней среды. Клапан КВП-100 предназначен для перекрытия вакуумных систем в диапазоне давлений от 1х10-5 до 1,07х105 Па (от 7,5х10-8 до 800 мм рт.ст.) и обеспечивает открывание при перепаде давлений с любой стороны клапана не более 106,7 кПа (800 мм рт.ст.)
Установка КВП-100 совместима с вакуумным насосом
-
Вакуумный насос других производителей
Материал корпуса
-
- Сталь углеродистая
- Сталь нержавеющая
Тип уплотнения
-
- Витон (фторкаучук)
- NBR (нитрильный каучук)
Напряжение питания
-
- 24 В (постоянный ток)
- 230 В (переменный ток)
Конструктивное исполнение
-
- Нормально-закрытый (работает как предохранитель)
- Нормально-открытый (используется для напуска)
Комплект монтажный частей
-
- С комплектом
- Без комплекта
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
Преимущества КВП-100
- ■ Появится в реестре Минпромторга в 1-м квартале 2026г.
- ■ Диаметр условного прохода 100 мм
- ■ Тип входного фланца ISO-K
- ■ Время открывания/закрывания 4 секунды
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 12 месяцев
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Технические характеристики КВП-100
|
Наименование параметра |
Значение для клапана КВП-100 |
| Проводимость (теоретическая) в молекулярном режиме, м3/с, не менее | 0,580 |
| Норма герметичности, Па·м3/с (л·мкм рт.ст./c), не более | 1,0х10-10 (7,5х10-7) |
| Время открывания (закрывания) клапана, с, не более | 4 |
| Перепад давлений в закрытом положении, с любой стороны клапана, кПа (мм рт.ст.), не более: | 106,7 (800) |
| Давление сжатого воздуха в пневмосети, МПа (кгс/см2) | от 0,6 до 1,0 (от 6 до 10) |
| Частота, Гц | 50 |
| Масса КВП, кг, не более | 16,5 |
Характеристики магнитного датчика положения CST-220
|
Наименование параметра |
Значение датчика |
| Действие: "Закрыто", "Открыто" | Геркон |
|
Напряжение питания: Постоянный ток Переменный ток (50/60 Гц) |
(10...110) В (10...220) В |
| Индикация | индикатор единичный |
| Потребляемый ток (индуктивная нагрузка) | не более 250 мА |
| Потребляемая мощность | не более 8 Вт |
| Время включения | не более 1,8 мс |
| Состояние контактов | н.о. (нормально открыт) |
| Рабочая температура | от - 10 0С до + 80 0С |

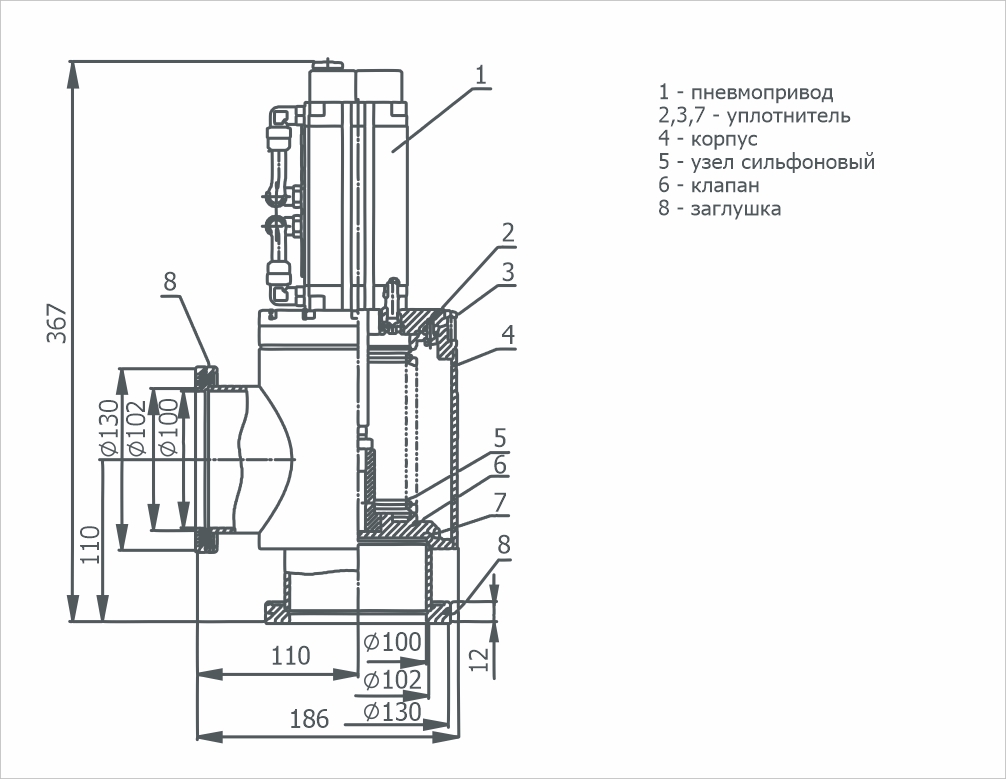

Габаритный чертёж КВП-100
