Пневматический вакуумный клапан КВП-50
- Тип: Пневматический
- Категория: Запорно-регулирующий клапан
- Время открывания/закрывания, с: 4
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 50
- Проводимость, м3/с: 0,098
- Тип входного фланца: ISO-KF
- Сталь нержавеющая
- Сталь углеродистая
- -
- 24В (постоянный ток)
- 220В (+/-10В) (переменный ток)
- 380В (переменный ток)
- -
- Нормально-закрытый (работает как предохранитель)
- Нормально-открытый (используется для напуска)
- -
Пневматический клапан КВП-50: описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы
Материал корпуса
-
- Сталь углеродистая
- Сталь нержавеющая
Напряжение питания
-
- 24В (постоянный ток)
- 220В (+/-10В) (переменный ток)
- 380В (переменный ток)
Вариант исполнения
-
- Нормально-закрытый (работает как предохранитель)
- Нормально-открытый (используется для напуска)
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
Преимущества КВП-50
- ■ Появится в реестре Минпромторга в 3-м квартале 2025г.
- ■ Диаметр условного прохода 50 мм
- ■ Тип входного фланца ISO-KF
- ■ Время открывания/закрывания 4 секунды
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 12 месяцев
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Технические характеристики КВП-50
|
Наименование параметра |
Значение для клапана КВП-50 |
| Проводимость (теоретическая) в молекулярном режиме, м3/с, не менее | 0,098 |
| Норма герметичности, Па·м3/с (л·мкм рт.ст./c), не более | 1,0х10-10 (7,5х10-7) |
| Время открывания (закрывания) клапана, с, не более | 4 |
| Перепад давлений в закрытом положении, с любой стороны клапана, Па (мм рт.ст.), не более: | 106,7 (800) |
| Масса КВП, кг, не более | 3,63 |
Характеристики магнитного датчика положения CST-220
|
Наименование параметра |
Значение датчика |
| Действие: "Закрыто", "Открыто" | Геркон |
|
Напряжение питания: Постоянный ток Переменный ток (50/60 Гц) |
(10...110) В (10...220) В |
| Индикация | индикатор единичный |
| Потребляемый ток (индуктивная нагрузка) | не более 250 мА |
| Потребляемая мощность | не более 8 Вт |
| Время включения | не более 1,8 мс |
| Состояние контактов | н.о. (нормально открыт) |
| Рабочая температура | от - 10 0С до + 80 0С |

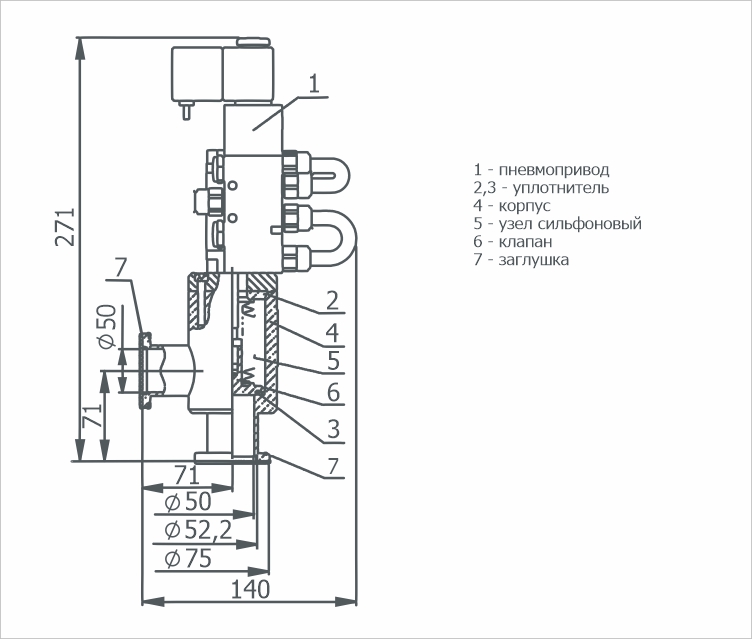

Габаритный чертёж КВП-50
➜ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
➜ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
➜ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
➜ РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру
➜ ОБЛАСТИ ПРИМЕНЕНИЯ ВАКУУМНОГО ОБОРУДОВАНИЯ можно узнать на нашем сайте
Что такое датчик Геркон?
-
Вакуумные затворы
-
Вакуумметры
-
Фланцевые соединения
Что такое датчик Геркон?
Датчик Геркон - это магнитный датчик положения, который под воздействием магнитного поля, замыкает или размыкает внутренний контакт, а индикатор сигнализирует о его положении.
✔ Данный датчик встроен в Пневматический вакуумный клапан КВП-50 в роли датчика положения «открыто» или «закрыто». Это означает, что пока на клапан подаётся переменный или постоянный ток, он будет открыт или закрыт (в зависимости от исходного выбранного Вами положения), а для удобства использования, индикатор магнитного датчика будет сигнализировать Вам о его положении.
