Пневматический вакуумный клапан КВП-25
- Тип: Пневматический
- Категория: Запорно-регулирующий клапан
- Время открывания/закрывания, с: 4
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 25
- Проводимость, м3/с: 0,003
- Тип входного фланца: ISO-KF
- Алюминий
- Сталь нержавеющая
- -
- 24В (постоянный ток)
- 220В (+/-10В) (переменный ток)
- 380В (переменный ток)
- -
- Нормально-закрытый (работает как предохранитель)
- Нормально-открытый (используется для напуска)
- -
Пневматический клапан КВП-25: описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы
Установка КВП-25 совместима с вакуумным насосом
-
Вакуумный насос других производителей
Материал корпуса
-
- Алюминий
- Сталь нержавеющая
Напряжение питания
-
- 24В (постоянный ток)
- 220В (+/-10В) (переменный ток)
- 380В (переменный ток)
Вариант исполнения
-
- Нормально-закрытый (работает как предохранитель)
- Нормально-открытый (используется для напуска)
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
Преимущества КВП-25
- ■ Появится в реестре Минпромторга во 2-ом квартале 2025г.
- ■ Диаметр условного прохода 25 мм
- ■ Тип входного фланца ISO-KF
- ■ Время открывания/закрывания 4 секунды
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 12 месяцев
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Технические характеристики КВП-25
|
Наименование параметра |
Значение для клапана КВП-25 |
| Проводимость (теоретическая) в молекулярном режиме, м3/с, не менее | 0,003 |
| Норма герметичности, Па·м3/с (л·мкм рт.ст./c), не более | 1,0х10-10 (7,5х10-7) |
| Время открывания (закрывания) клапана, с, не более | 4 |
| Перепад давлений в закрытом положении, с любой стороны клапана, Па (мм рт.ст.), не более: | 106,7 (800) |
| Масса КВП, кг, не более | 1,70 (1,30) * |
| * - с алюминиевым корпусом | |

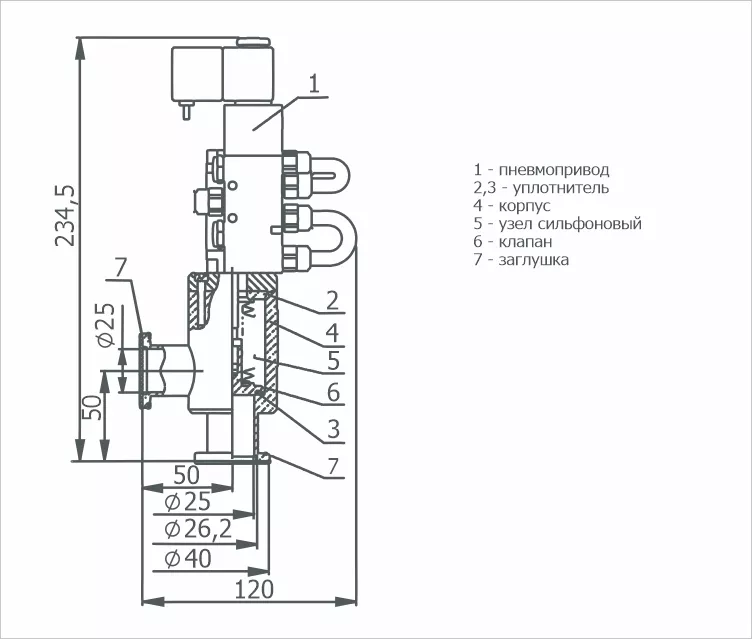

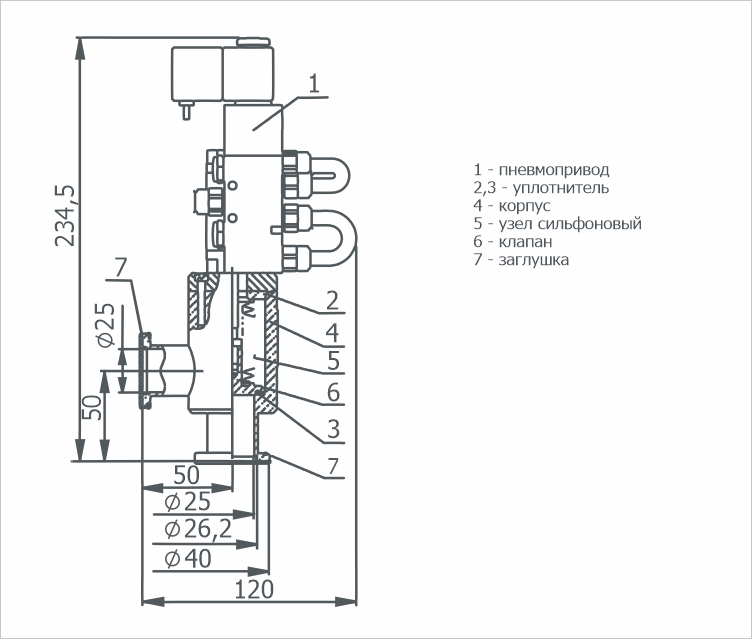

Габаритный чертёж КВП-25
