Диффузионный паромасляный насос НВДМ-160

Диффузионный паромасляный насос НВДМ-160 АО «Вакууммаш»
Диффузионный паромасляный насос НВДМ-160 АО «Вакууммаш»
Диффузионный паромасляный насос НВДМ-160 АО «Вакууммаш»
  • Артикул: 0203-0209F3111
Высоковакуумный диффузионный паромасляный насос НВДМ-160
  • Быстрота действия в диапазоне рабочих давлений: от 6,6·10-4до 1,3·10-1 Па (от 5·10-6 до 1·10-3 мм рт.ст.), л/с : 700 (+/-100)*
  • Быстрота действия форвакуумного насоса при давлении 60 Па (0,45 мм рт.ст) в выходном сечении диффузионного насоса, л/с, не менее: 5
    Все характеристики
    Вопросы о продукте?
    • Описание
    • Характеристики

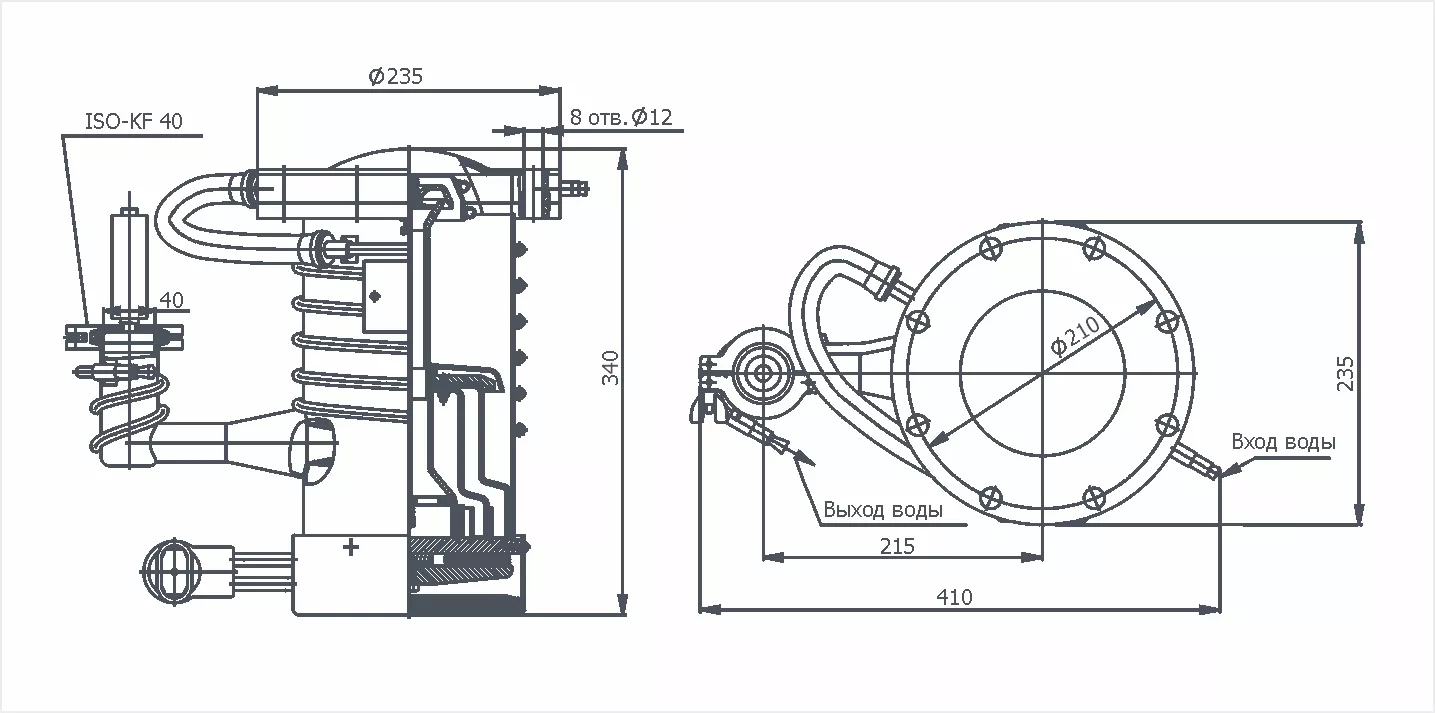

    • Габариты
    • Описание диффузионного вакуумного насоса НВДМ-160

      Работа диффузионного насоса НВДМ-160 основана на захвате и переносе откачиваемого газа струей пара, истекающей из щелевых зазоров сопел паропровода в сторону выходного фланца. Маслоотражатель диффузионного насоса НВДМ-160 представляет собой фланец с проходящей через него трубкой охлаждения, напаянной на колпак, расположенный в центре фланца. Нагреватель диффузионного насоса НВДМ-160 закрытого типа представляет собой трубчатые электронагреватели, закрепленные в корпусе нагревателя.

      Во время работы насоса необходимо следить за расходом и температурой охлаждающей воды, уровнем рабочей жидкости и ее температурой. Замена или доливка рабочей жидкости зависит от режима работы насоса (входного давления, продолжительности откачки и др.) и состава откачиваемой среды. Поэтому время, через которое заменяется или доливается рабочая жидкость, может быть от 100 до 1000 и более часов. Большой расход рабочей жидкости наблюдается при работе насоса в диапазоне входных давлений от 6,6×10-2 до 13,3 Па (от 5×10-4 до 1×10-1 мм рт.ст.).

      Вода на входе в системы охлаждения корпуса и маслоотражателя должна подаваться с давлением не более 0,5 МПа (5 кгс/cм2) и температурой от плюс 40С до плюс 250С. Рекомендуемый расход охлаждающей воды 60+10 л/ч и регулируется по температуре воды на выходе, которая не должна превышать плюс 400С. Слив воды должен быть свободным (с разрывом струи). Не допускаются: работа насоса без водяного охлаждения, превышение наибольшего выпускного давления 33,3 Па (0,25 мм рт.ст.). Уровень рабочей жидкости в процессе эксплуатации, при котором обеспечиваются параметры насоса НВДМ-160, должен соответствовать min 10мм, max 17мм. Объём заливаемой рабочей жидкости 0,3л

      • Требуемая быстрота действия форвакуумного насоса при давлении 60 Па (0,45 мм рт.ст) в выходном сечении диффузионного насоса НВДМ-160 должна быть не менее 5 л/с

      Основные параметры диффузионного вакуумного насоса НВДМ-160

      Основные параметры диффузионного насоса НВДМ-160 АО «Вакууммаш»
      • Быстрота действия в диапазоне рабочих давлений: от 6,6·10-4до 1,3·10-1 Па (от 5·10-6 до 1·10-3 мм рт.ст.), л/с 700 (+/-100)*
      • Быстрота действия форвакуумного насоса при давлении 60 Па (0,45 мм рт.ст) в выходном сечении диффузионного насоса, л/с, не менее 5
      • Предельное остаточное давление, при температуре окружающего воздуха: от плюс 100С до плюс 250С включ., Па (мм рт. ст.), не более 6,6х10-5 (5х10-7)
      • Предельное остаточное давление, при температуре окружающего воздуха: св. плюс 250С до плюс 450С включ., Па (мм рт. ст.), не более 6,6х10-4 (5х10-6)
      • Наибольшее выпускное давление, Па (мм рт. ст.), не менее 33,3 (0,25)
      • Расход охлаждающей воды, л/ч 60+10
      • Марка рабочей жидкости (масло) ВАКМА ОЙЛ 500
      • Объём заливаемой рабочей жидкости, л 0,3
      • Минимальный уровень рабочей жидкости, мм 10
      • Максимальный уровень рабочей жидкости, мм 17
      • Обратный поток паров рабочей жидкости, мг/ч·см2, не более 5х10-2
      • Потребляемая мощность при номинальном напряжении 220 В, Вт 800 (+40/-80)
      • Габаритные размеры, мм, не более 380х425х260***
      • Масса, кг, не более 16**

        Примечание

        * При мощности нагревателей от номинальной до максимальной. При мощности нагревателей от номинальной до минимальной возможно уменьшение значения параметров на 30 %.
        ** Без заглушек, деталей их крепления и рабочей жидкости.
        *** Без заглушек и деталей их крепления.

        График зависимости быстроты действия от давления на входе в диффузионный насос НВДМ-160

        График быстроты действия диффузионного насоса НВДМ-160 АО «Вакууммаш»
