Купить Азотная вакуумная ловушка ЛА-160Р ✓ проводимость 940 л/с ✦ цены от производителя Вакууммаш (Вакма)

Купить в АО Вакууммаш ✓ Азотная вакуумная ловушка ЛА-160Р ✦ узнать цены и отзывы в каталоге

Есть в наличии

Азотная вакуумная ловушка ЛА-160Р

Материал корпуса из углеродистой стали

Тип входного фланца по отраслевому стандарту СССР

Жидкость охлаждения азот

Климатическое исполнение УХЛ4

Гарантия 12 месяцев

Вид: Фланцевая
Тип: Азотная
Проводимость, л/с: 940
Страна / Производитель: Россия / Вакууммаш (Вакма)
Диаметр условного прохода, мм: 160
Тип входного фланца: По отраслевому стандарту СССР

Артикул: 0402-02S209F3Р11

Все характеристики

С этим товаром рекомендуем

1 руб.

Добавить в сравнение

Распечатать страницу

- +

шт

УЗНАТЬ ЦЕНУ

Описание

Характеристики

Габариты

Азотная ловушка ЛА-160Р: описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы

Азотная заливная ловушка ЛА-160Р устанавливается на входном фланце диффузионного насоса и предназначена для снижения потока паров рабочей жидкости в откачиваемый объем путем конденсации их на охлажденных жидким азотом элементах вымораживающего устройства.

Установка ЛА-160Р совместима с вакуумным насосом

Паромасляный диффузионный высоковакуумный насос НВДМ-160

Паромасляный бустерный вакуумный насос 160(Р)/1000

Вакуумный насос других производителей

Производитель

АО "Вакууммаш"

Бренд

VACMA (Вакма)

Страна

Россия

Преимущества ЛА-160Р

■ Материал корпуса из углеродистой стали
■ Тип фланца по отраслевому стандарту СССР
■ Жидкость охлаждения азот
■ Расход жидкого азота при давлении 6,6х10 Па^-5 (5х10 мм рт.ст.) 0,8 л/ч
■ Вспомогательный патрубок для стредств измерения: KF25 (1шт)
■ Климатическое исполнение УХЛ4
■ Гарантия 12 месяцев

Технические характеристики ЛА-160Р

Наименование параметра	Значение для ловушки ЛА-160Р
Проводимость при давлении 1,3х10^-2 Па (1х10^-4 мм рт.ст.), л/с (м³/ч), не менее	940 (3384)
Расход жидкого азота при давлении 6,6х10^-3 Па (5х10^-6 мм рт.ст.), л/ч, не более	0,8
Объем вымораживающего устройства для жидкого азота, л, не менее	3,5
Пролет паров масла при давлении 1,3х10^-2 Па (1х10^-4 мм рт.ст.), г/ч, не более	2,0х10^-5
Масса без учета заглушек и деталей их крепления, кг, не более	17
Масса с учетом заглушек и деталей их крепления, кг, не более	22
Габаритные размеры, мм
длина	366
ширина	375
высота	280

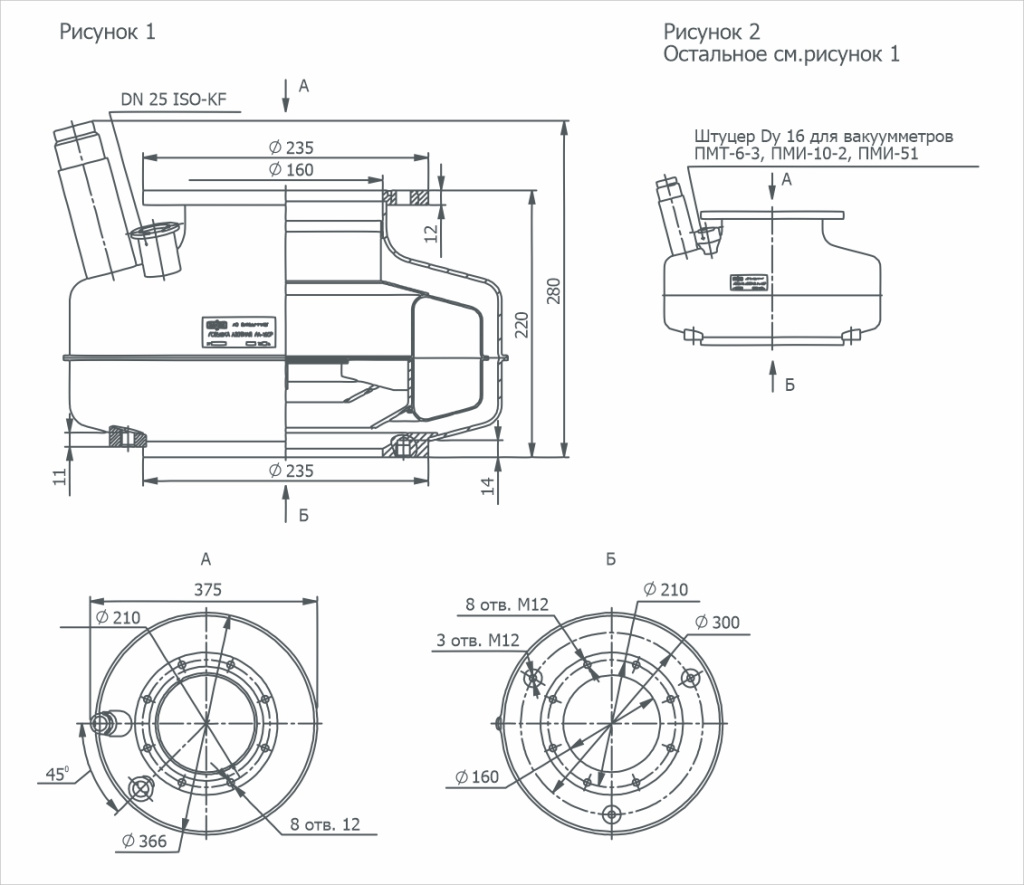

Габаритный чертёж ЛА-160Р

➜ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса

➜ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения

➜ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике

➜ РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру

➜ ОБЛАСТИ ПРИМЕНЕНИЯ ВАКУУМНОГО ОБОРУДОВАНИЯ можно узнать на нашем сайте

Рекомендуем

Диффузионный высоковакуумный насос НВДМ-160
Бустерный высоковакуумный насос 2НВБМ-160/1000
Минеральное вакуумное масло VACMA OIL 300

Показать все рекомендуемые

Услуги на инжиниринг

Показать все услуги

Услуги сервиса

Показать все услуги

Документы

Показать все документы

3D модель Азотной вакуумной ловушки ЛА-160* * Модель демонстрационная и состоит из поверхностей

3D модель Азотной вакуумной ловушки ЛА-160Р (KF25)* * Модель демонстрационная и состоит из поверхностей

Вид: Фланцевая
Проводимость, л/с: 940
Страна / Производитель: Россия / Вакууммаш (Вакма)
Диаметр условного прохода, мм: 160
Тип входного фланца: По отраслевому стандарту СССР

Наименование параметра	Значение для ловушки ЛА-160Р
Проводимость при давлении 1,3х10^-2 Па (1х10^-4 мм рт.ст.), л/с (м³/ч), не менее	940 (3384)
Расход жидкого азота при давлении 6,6х10^-3 Па (5х10^-6 мм рт.ст.), л/ч, не более	0,8
Объем вымораживающего устройства для жидкого азота, л, не менее	3,5
Пролет паров масла при давлении 1,3х10^-2 Па (1х10^-4 мм рт.ст.), г/ч, не более	2,0х10^-5
Масса без учета заглушек и деталей их крепления, кг, не более	17
Масса с учетом заглушек и деталей их крепления, кг, не более	22
Габаритные размеры, мм
длина	366
ширина	375
высота	280

Диффузионный высоковакуумный насос НВДМ-160

- +

шт

1 500 руб.

Быстрота действия, л/с: 700
Напряжение питания, В: 220
Мощность, кВт: 0,8
Страна / Производитель: Россия / Вакууммаш (Вакма)
Тип входного фланца: по стандарту СССР

Бустерный высоковакуумный насос 2НВБМ-160/1000

- +

шт

15 000 руб.

Быстрота действия, л/с: 880
Напряжение питания, В: 380
Мощность, кВт: 2
Страна / Производитель: Россия / Вакууммаш (Вакма)
Вопросы: Что такое Штепсельный разъем?

Штепсельный разъем состоит из двух частей: приборной (вилка) и кабельной (розетка). Приборная часть установлена на насос и соединяется с его нагревателями (ТЭНами) через провода, уложенные в металлорукав.

Кабельная часть с кабельным вводом (сальником) поставляется в комплекте с насосом и служит для подвода электроэнергии от источника питания к приборной части разъема. Присоединение проводов от источника питания к кабельной части разъёма осуществляется через винтовые клеммы, входящие в ее состав. Дополнительная информация для каждого насоса дана в руководстве по эксплуатации.

Что такое Блок автоматов?

Блок автоматов представляет собой навесной распределительный щит, установленный на насос, и содержит набор модульных однополюсных автоматических выключателей (по одному выключателю на каждый ТЭН насоса) и клеммы для подключения проводов от источника питания. Автоматические выключатели служат для разрыва электрической цепи ТЭНа в случае возникновения перегрузки по току. Кабельный ввод (сальник) поставляется в комплекте с насосом и врезается потребителем в наиболее удобное для него место распределительного щита.
