Азотная вакуумная ловушка ЛА-400Р

Материал корпуса из углеродистой стали

Тип входного фланца по отраслевому стандарту СССР

Жидкость охлаждения азот

Климатическое исполнение УХЛ4

Гарантия 12 месяцев

Вид: Фланцевая
Тип: Азотная
Проводимость, л/с: 5900
Страна / Производитель: Россия / Вакууммаш (Вакма)
Диаметр условного прохода, мм: 400

Артикул: 0402-03S111F3Р11

Все характеристики

С этим товаром рекомендуем

1 руб.

Добавить в сравнение

Распечатать страницу

- +

шт

УЗНАТЬ ЦЕНУ

Описание

Характеристики

Габариты

Азотная ловушка ЛА-400Р: описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы

Азотная заливная ловушка ЛА-400Р устанавливается на входном фланце диффузионного насоса и предназначена для снижения потока паров рабочей жидкости в откачиваемый объем путем конденсации их на охлажденных жидким азотом элементах вымораживающего устройства.

Установка ЛА-400Р совместима с вакуумным насосом

Паромасляный диффузионный высоковакуумный насос НД-400

Паромасляный бустерный вакуумный насос 400/6000

Вакуумный насос других производителей

Производитель

АО "Вакууммаш"

Бренд

VACMA (Вакма)

Страна

Россия

Преимущества ЛА-400Р

■ Материал корпуса из углеродистой стали
■ Тип фланца по отраслевому стандарту СССР
■ Жидкость охлаждения азот
■ Расход жидкого азота при давлении 6,6х10 Па⁵(5х10 мм рт.ст.) 2 л/ч
■ Вспомогательный патрубок для стредств измерения: KF25 (1шт)
■ Климатическое исполнение УХЛ4
■ Гарантия 12 месяцев

Технические характеристики ЛА-400Р

Наименование параметра	Значение для ловушки ЛА-400Р
Проводимость при давлении 1,3х10^-2 Па (1х10^-4 мм рт.ст.), л/с (м³/ч), не менее	5900 (21240)
Расход жидкого азота при давлении 6,6х10^-3 Па (5х10^-6 мм рт.ст.), л/ч, не более	2
Объем вымораживающего устройства для жидкого азота, л, не менее	7,5
Пролет паров масла при давлении 1,3х10^-2 Па (1х10^-4 мм рт.ст.), г/ч, не более	1,2х10^-4
Масса без учета заглушек и деталей их крепления, кг, не более	50
Масса с учетом заглушек и деталей их крепления, кг, не более	83
Габаритные размеры, мм
длина	845
ширина	645
высота	360

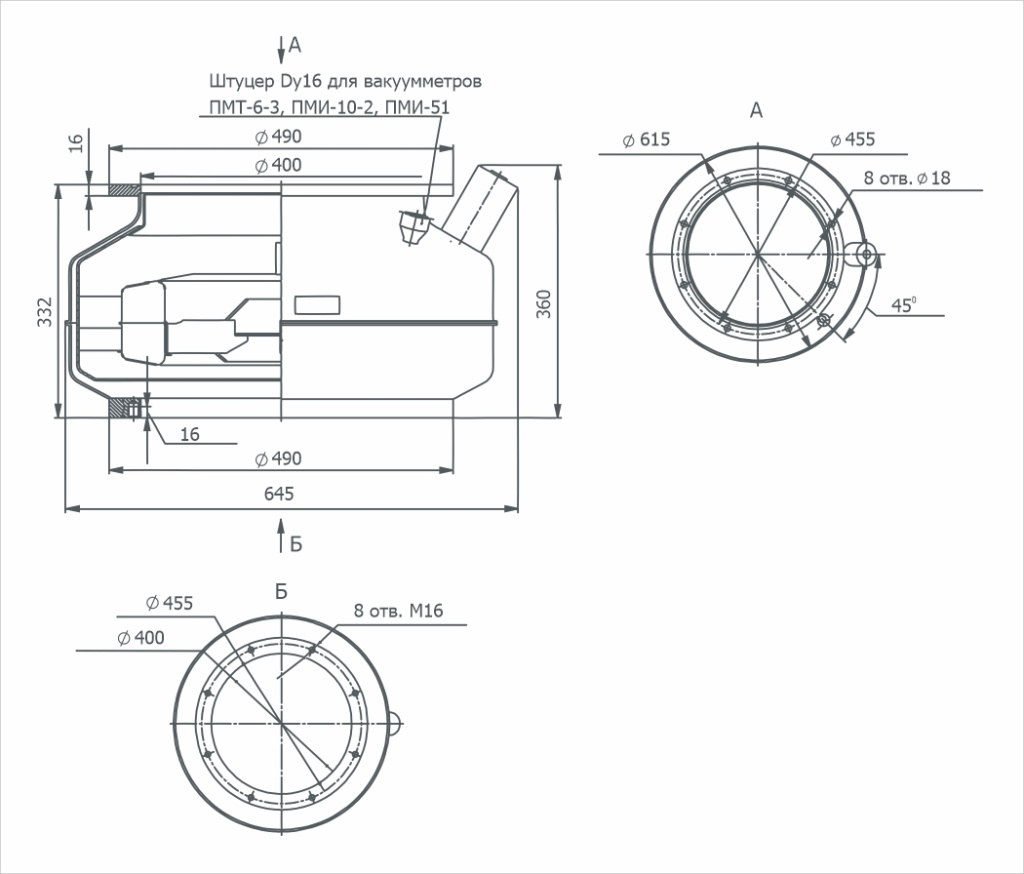

Габаритный чертёж ЛА-400Р
