Бустерный высоковакуумный насос 2НВБМ-400/6000
- Тип: Паромасляный (Бустерый)
- Масляный / Сухой: Масляный
- Диапазон давления: Средний вакуум
- Быстрота действия, л/с: 6200
- Напряжение питания, В: 380
- Мощность, кВт: 12
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- По отраслевому стандарту СССР
- ISO-K
- -
- Прямое подключение через разъём
- Блок автоматов
- -
- Заправлен маслом
- Не заправлен маслом
- -
Бустерный насос 2НВБМ-400(Р)/6000: описание, преимущества, область применения, технические характеристики, габаритный чертёж, рекламные материалы
Бустерный вакуумный насос НВБМ-400(Р)/6000 от бренда VACMA производительностью 6 200 л/с позволяет добиться среднего вакуума. Внешней отличительной особенностью бустерного насоса от диффузионного является больший размер кипятильника и несколько конических водоохлаждаемых корпусов, установленных на кипятильник. Бустерный насос в отличие от диффузионного работает с повышенной плотностью рабочего тела (пара), достигаемой прежде всего увеличением мощности нагревателя. Насос НВБМ-400(Р)/6000 используется совместно с масляным форвакуумным насосом. Также возможна установка на вход бустерного насоса проточной вакуумной ловушкой ЛП-400. В качестве рабочей жидкости в насосе используется минеральное вакуумное масло VACMA OIL 300, благодаря которому улучшаются эксплуатационные свойства и долговечность вакуумного оборудования.
Тип входного фланца
-
- ISO-K (2НВБМ-400/6000)
- По отраслевому стандарту СССР (2НВБМ-400Р/6000)
Тип подключения электрики
-
- Прямое подключение через разъём
- Блок автоматов
Состояние заправки
-
- Заправлен маслом
- Не заправлен маслом
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
✔ По отзывам потребителей - бустерный вакуумный насос НВБМ-400(Р)/6000 обеспечивает высокую производительность, которая достигается благодаря уникальной конструкции насосного оборудования, насос способен эффективно обеспечивать откачку больших объёмов газа за короткий промежуток времени. Бустерный насос 2НВБМ-400(Р)/6000 выполнен из качественных материалов, которые обеспечивают надёжную, стабильную работу и высокие показатели долговечности.
✔ По запросу бустерный вакуумный насос НВБМ-400(Р)/6000 может иметь тип входного фланца: ISO-K или по отраслевому стандарту СССР, а так же тип подключения электрики: с блоком автоматов или с прямым подключение через разъём, цена будет зависеть от комплектации. Обращайтесь к нашим специалистам, чтобы купить бустерный вакуумный насос НВБМ-400(Р)/6000 по цене от Российского производителя АО "Вакууммаш".
Преимущества 2НВБМ-400(Р)/6000
- ■ Появится в реестре Минпромторга во 2-ом квартале 2025г.
- ■ Материал корпуса из углеродистой стали
- ■ Водяное охлаждение
- ■ Работает только совместно с форвакуумным насосом
- ■ Быстрота действия форвакуумного насоса не менее 180 м3/ч
- ■ Напряжение питания 380В
- ■ Мощность нагревателя 12 кВт
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 18 месяцев, при средней наработке, не превышающей 3000ч
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Область применения 2НВБМ-400(Р)/6000
Нефтехимическая промышленность Металлургия Машиностроение Производство электрооборудования Строительная отрасль Научно-исследовательская деятельность
Технические характеристики 2НВБМ-400(Р)/6000
|
Наименование параметра и размера |
Значение для насоса 2НВБМ-400(Р)/6000 |
| Быстрота действия в диапазоне рабочих давлений от 1,33 до 1,33х10-1 Па (от 1х10-2 до 1х10-3 мм рт.ст.), л/с 1) |
6200+1500 -570 |
| Наибольшее выпускное давление, Па (мм рт.ст.), не менее 1) | 200 (1,5) |
| Рекомендуемая быстрота действия форвакуумного насоса, м3/ч (л/с), не менее | 180(50) |
| Потребляемая мощность при номинальном напряжении 380 В для сети трёхфазного тока, Вт 1) |
12000+600 -1200 |
|
Расход охлаждающей воды температурой от +10°С до +20°С, л/ч, не менее 2) |
600 |
| Объем заливаемой рабочей жидкости, л 3) | 47 |
| Масса, кг, не более 4) | 550 |
| Габаритные размеры, мм, не более 5) | |
| высота | 2414 |
| ширина | 1130 |
| длина | 1250 |
|
ПРИМЕЧАНИЕ: 1) При значениях мощности электронагревателей отличных от номинальной, возможно снижение значения параметров на 30%. 2) Давление охлаждающей воды от 0,2 до 0,5 МПа (от 2 до 5 кгс/см2). Слив из насоса должен быть свободным с разрывом струи. 3) Рабочая жидкость - масло вакуумное «VACMA OIL 300» ТУ 19.20.29-061-00218526-2019. Уровень рабочей жидкости должен находиться в районе риски на фланце смотрового стекла. 4) Без заглушек, деталей их крепления и рабочей жидкости. 5) Без заглушек и деталей их крепления. |
|

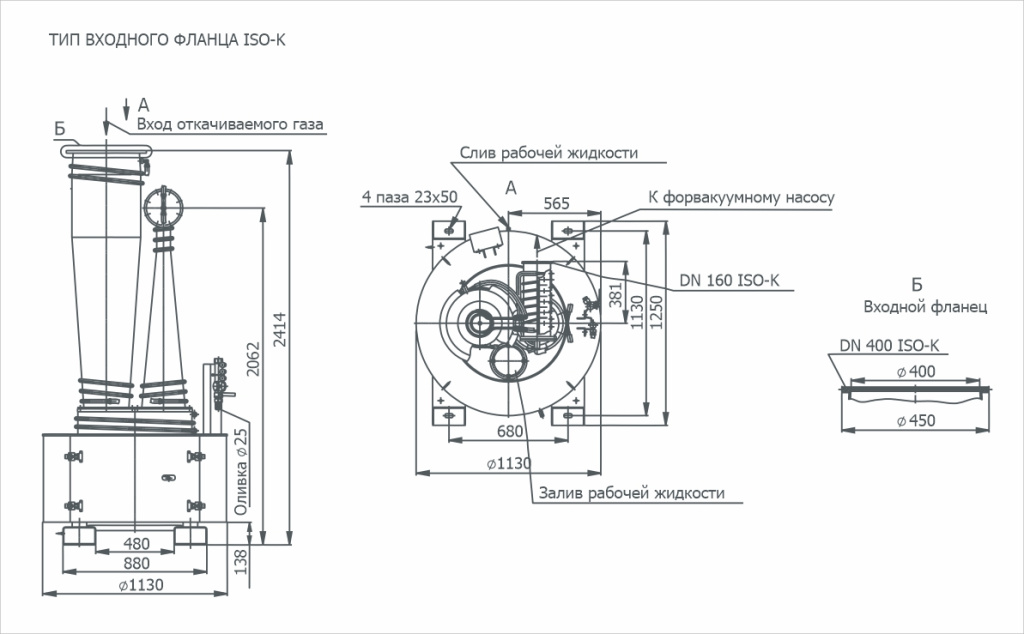

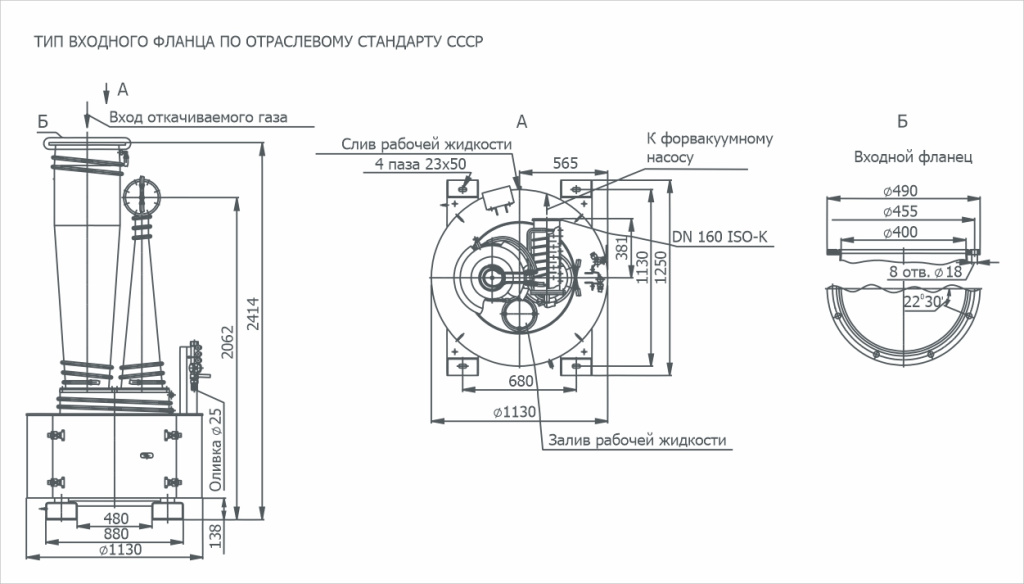

Габаритный чертёж 2НВБМ-400(Р)/6000
График зависимости быстроты действия от давления на входе в насос 2НВБМ-400(Р)/6000
_график.jpg "График зависимости быстроты действия от давления на входе в насос 2НВБМ-400(Р)/6000 АО Вакууммаш")
➜ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
➜ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
➜ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
➜ РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру
➜ ОБЛАСТИ ПРИМЕНЕНИЯ ВАКУУМНОГО ОБОРУДОВАНИЯ можно узнать на нашем сайте
Что такое Штепсельный разъем?
Что такое Блок автоматов?
-
Минеральное вакуумное масло VACMA OIL 300
-
Вакуумные затворы
-
Вакуумные клапаны
Что такое Штепсельный разъем?
Штепсельный разъем состоит из двух частей: приборной (вилка) и кабельной (розетка). Приборная часть установлена на насос и соединяется с его нагревателями (ТЭНами) через провода, уложенные в металлорукав.
Кабельная часть с кабельным вводом (сальником) поставляется в комплекте с насосом и служит для подвода электроэнергии от источника питания к приборной части разъема. Присоединение проводов от источника питания к кабельной части разъёма осуществляется через винтовые клеммы, входящие в ее состав. Дополнительная информация для каждого насоса дана в руководстве по эксплуатации.
Что такое Блок автоматов?
Блок автоматов представляет собой навесной распределительный щит, установленный на насос, и содержит набор модульных однополюсных автоматических выключателей (по одному выключателю на каждый ТЭН насоса) и клеммы для подключения проводов от источника питания. Автоматические выключатели служат для разрыва электрической цепи ТЭНа в случае возникновения перегрузки по току. Кабельный ввод (сальник) поставляется в комплекте с насосом и врезается потребителем в наиболее удобное для него место распределительного щита.
