Азотная вакуумная ловушка ЛА-100
- Вид: Фланцевая
- Тип: Азотная
- Проводимость, л/с: 370
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 100
- По отраслевому стандарту СССР
- ISO-K
- -
- Сталь нержавеющая
- Сталь углеродистая
- -
- Штуцер Dy16 (1шт) для вакуумметров ПМТ-6-3, ПМИ-10-2, ПМИ-51
- KF25 (1шт)
- -
Азотная ловушка ЛА-100(Р): описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы
Ловушка азотная ЛА-100(Р) позволяет обеспечить низкую температуру охлаждаемых конструкций из-за улучшения теплопередачи, снижения расхода жидкого азота за счёт отвода в атмосферу только паров жидкого азота, упрощения конструкции ловушки и использования поверхности внутреннего сосуда для организации оптической плотности конструкции. Ловушка ЛА-100(Р) устанавливается на входном фланце диффузионного насоса и предназначена для снижения потока паров рабочей жидкости в откачиваемый объём.
Установка ЛА-100(Р) совместима с вакуумным насосом
-
Вакуумный насос других производителей
Материал корпуса
-
- Сталь нержавеющая
- Сталь углеродистая
Тип входного фланца
-
- ISO-K (ЛА-100)
- По отраслевому стандарту СССР (ЛА-100Р)
-
- Штуцер Dy16 (1шт) для вакуумметров ПМТ-6-3, ПМИ-10-2, ПМИ-51
- KF25 (1шт)
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
Преимущества ЛА-100(Р)
- ■ Жидкость охлаждения азот
- ■ Расход жидкого азота при давлении 6,6х10 Па -5 (5х10 мм рт.ст.) 0,8 л/ч
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 12 месяцев
Технические характеристики ЛА-100(Р)
|
Наименование параметра |
Значение для ловушки ЛА-100 /ЛА-100Р |
| Проводимость при давлении 1,3х10-2 Па (1х10-4 мм рт.ст.), л/с (м3/ч), не менее | 370 (1332) |
| Расход жидкого азота при давлении 6,6х10-3 Па (5х10-6 мм рт.ст.), л/ч, не более | 0,8 |
| Объем вымораживающего устройства для жидкого азота, л, не менее | 2,6 |
| Пролет паров масла при давлении 1,3х10-2 Па (1х10-4 мм рт.ст.), г/ч, не более | 8,0х10-6 |
|
Масса, кг, не более - без учёта заглушек и деталей их крепления - с учётом заглушек и деталей их крепления |
12 14,5 |
|
Габаритные размеры, мм - длина - ширина - высота |
300 315 280 |

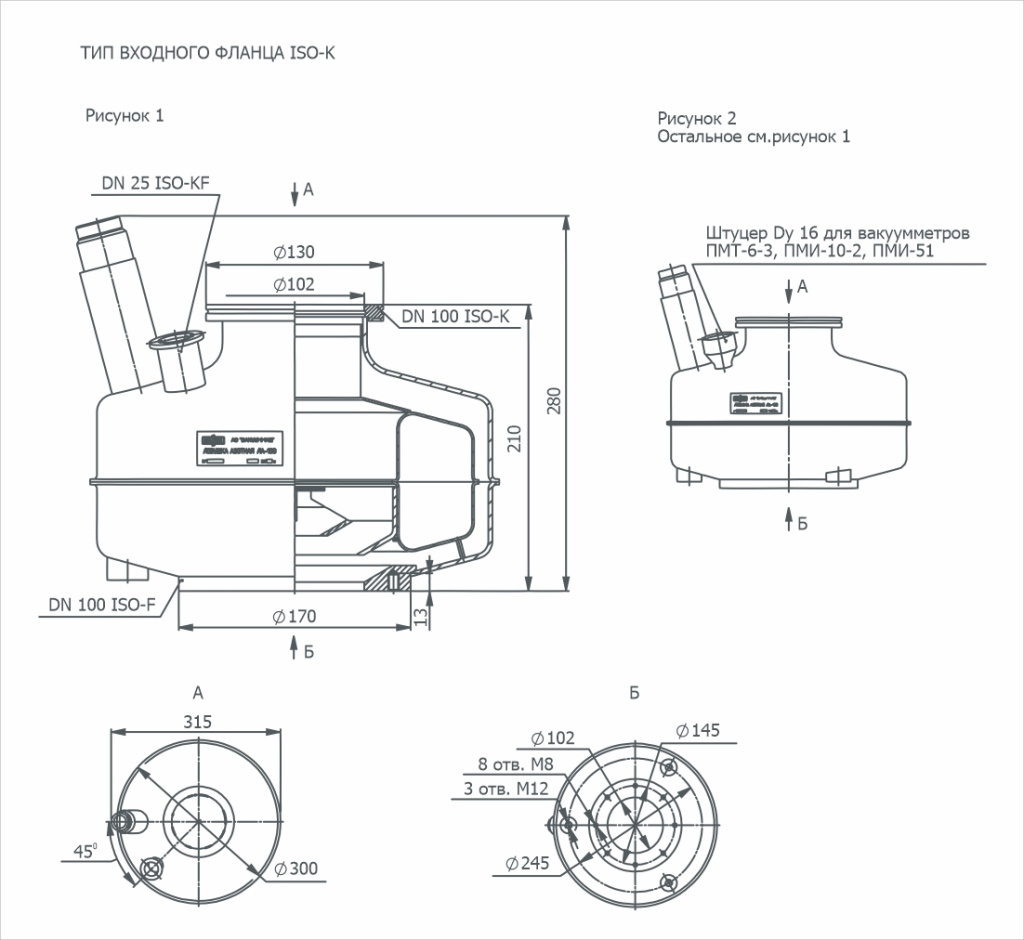

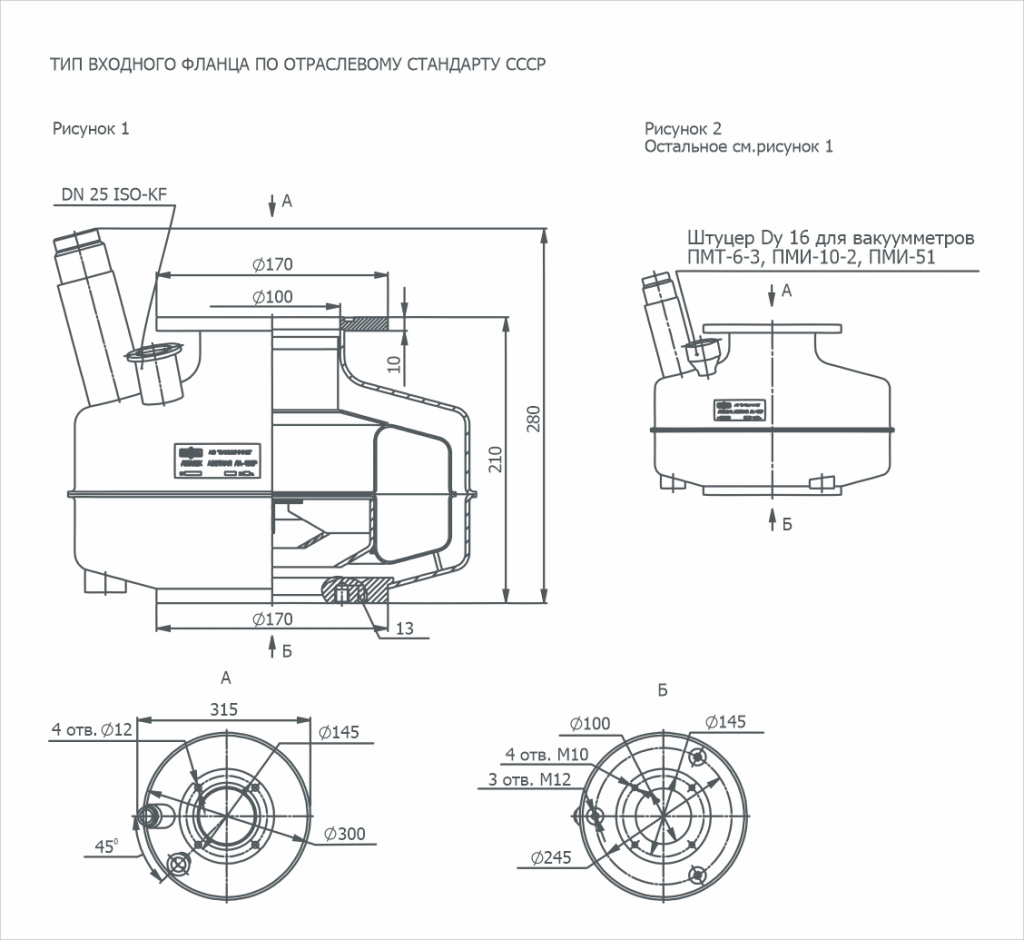

Габаритный чертёж ЛА-100(Р)
