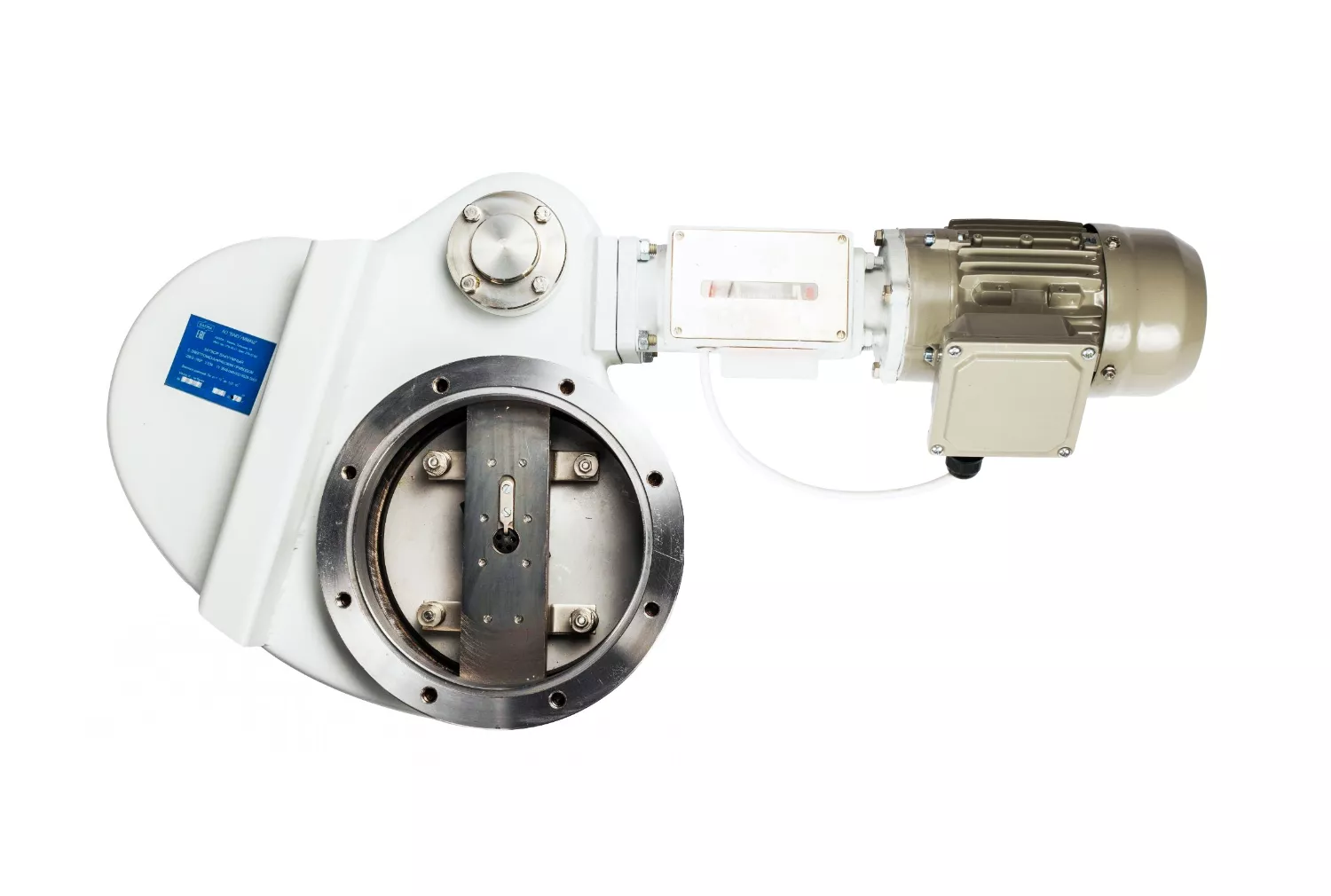

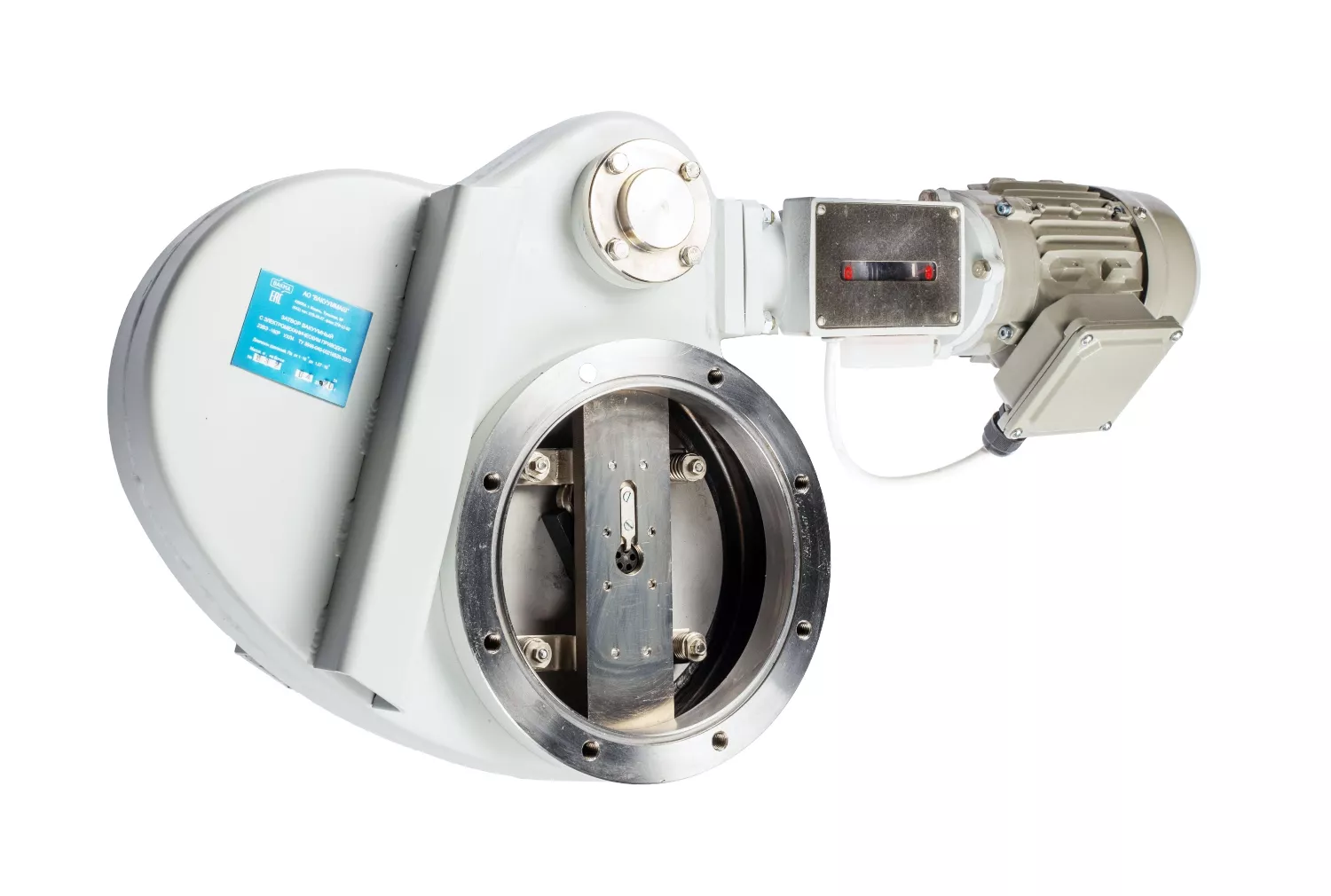

Электромеханический вакуумный затвор 2ЗВЭ-160
- Вид: Маятниковый
- Тип: Электромеханический
- Категория: Запорно-регулирующий затвор
- Диаметр условного прохода, мм: 160
- Проводимость, л/с: 3340
- Время открывания/закрывания, с: 4
- Напряжение питания, В: 380
- Мощность в момент открывания/закрывания, Вт: 100
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Сталь нержавеющая
- Сталь углеродистая
- -
- По отраслевому стандарту СССР
- ISO-F
- -
- Описание
- Характеристики
- Габариты
- Дополнительно
-
Описание на электромеханический вакуумный затвор 2ЗВЭ-160
Затвор вакуумный с электромеханическим приводом 2ЗВЭ-160, с условными проходами 160мм предназначен для перекрытия вакуумных систем в диапазоне рабочих давлений от 1х10-6 до 1,07х105 Па (0,75х10–8 до 800 мм рт. ст.). Вид затвора 2ЗВЭ-160 маятниковый. Затвор 23ВЭ-160 изготавливается в климатическом исполнении УХЛ и О категории размещения 4 по ГОСТ 15150-69. Рабочая среда – воздух и неагрессивные газы и не предназначены для использования на пожаро-взрывоопасных производствах. Затвор 23ВЭ-160 соответствуют требованиям технических условий ТУ 3648-040-00218526-2003. По способу защиты человека от поражения электрическим током затвор относится к электрооборудованию I класса по ГОСТ 12.2.007.0-75.
→ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
→ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
→ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
Преимущества
Электромеханического вакуумного затвора 2ЗВЭ-160✦ Двух позиционное управление затвора (открыто/закрыто)
✦ Время открывания/закрывания затвора 4c
✦ Напряжение питания 380В
✦ Климатическое исполнение УХЛ4
✦ Гарантийный срок эксплуатации 18 месяцев при гарантийной наработке, не превышающей 2000 циклов "Открыто-Закрыто"
✦ Соответствует требованиям Технического Регламента Таможенного союзаУстановка электромеханического вакуумного затвора 2ЗВЭ-160 совместима с вакуумными насосами
✔ с диффузионным высоковакуумным насосом НВДМ-160 (фланец по отраслевому стандарту СССР)
✔ с бустерным вакуумным насосом 2НВБМ-160Р/1000 (фланец по отраслевому стандарту СССР)
✔ с бустерным вакуумным насосом 2НВБМ-160/1000 (фланец ISO-K, необходимо приобрести накидной фланец для подсоединения к фланцу ISO-F)
✔ с вакуумными насосами других производителейОсновные параметры
Электромеханического вакуумного затвора 2ЗВЭ-160
Информация для заказа
Электромеханического вакуумного затвора 2ЗВЭ-160
-
- Вид: Маятниковый
- Категория: Запорно-регулирующий затвор
- Диаметр условного прохода, мм: 160
- Проводимость, л/с: 3340
- Время открывания/закрывания, с: 4
- Напряжение питания, В: 380
- Мощность в момент открывания/закрывания, Вт: 100
- Страна / Производитель: Россия / Вакууммаш (Вакма)
Технические характеристики
Электромеханического вакуумного затвора 2ЗВЭ-160
Наименование параметра
Значение для затвора
2ЗВЭ-160
Проводимость (теоретическая) в молекулярном режиме,
л /с, не менее3340 Норма герметичности, л · Па/c (л · мкм рт. ст./c), не более 1х10-7 (7,5х10-7) Время открывания (закрывания) затвора от электропривода, с, не более 4 Потребляемая мощность в момент открывания (закрывания), Вт, не более 100 Перепад давлений в закрытом положении с любой стороны заслонки,
Па (мм рт. ст.), не более1,07х105 (800) Допустимый перепад давлений при открывании заслонки, Па (мм рт. ст.), не более 1,33х103 (10)* Условный проход, мм 160 Габаритные размеры, мм, не более 720х370х147
Масса, кг, не более 24
ПРИМЕЧАНИЕ:
*Допускается открывание затвора при перепаде 1,07х105 Па (800 мм рт. ст.),
когда большее давление направлено на разуплотнение заслонки.
Масса указана без заглушек.
Допускается кратковременное (не более 3с) увеличение потребляемой мощности
в момент уплотнения и разуплотнения затвора.
-

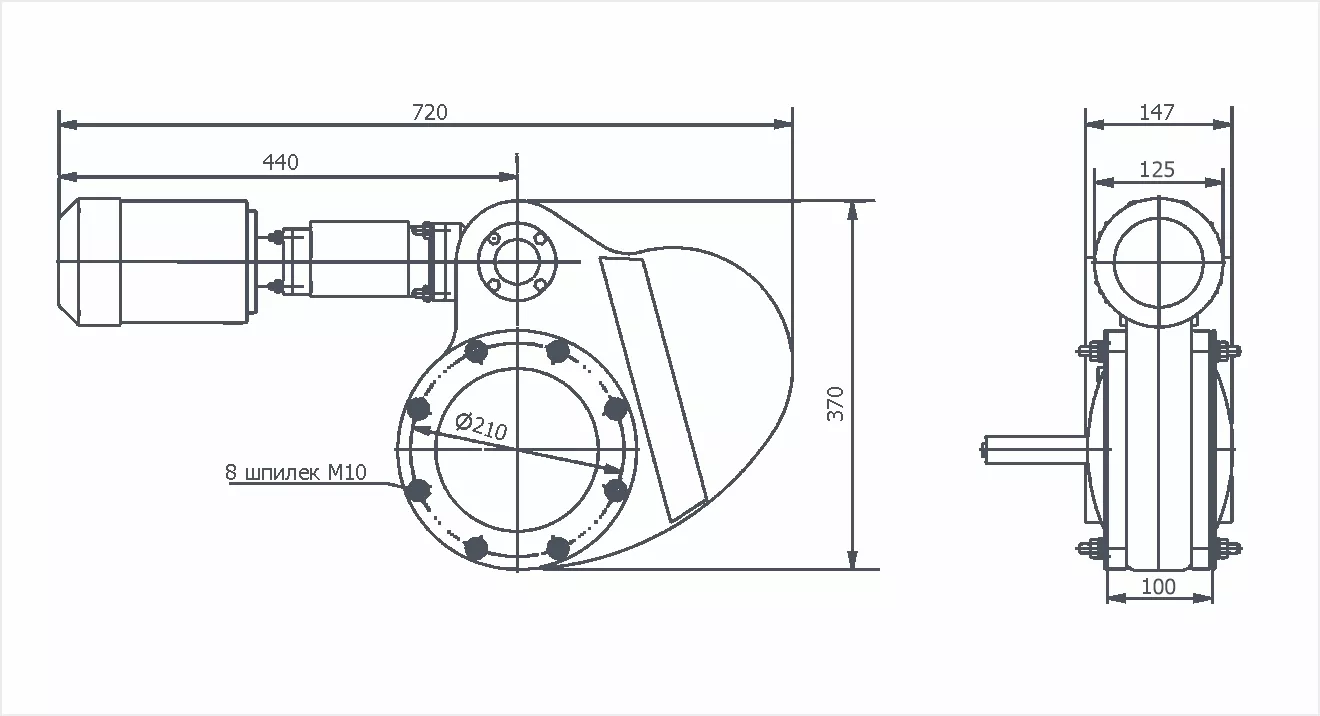

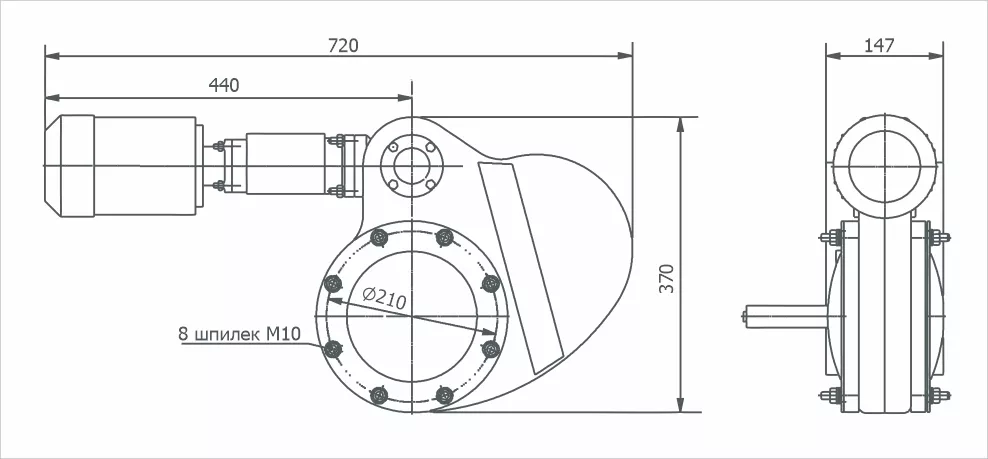

Габаритный чертёж
Электромеханического вакуумного затвора 2ЗВЭ-160
-
