Электромеханический вакуумный затвор 2ЗВЭ-100
- Вид: Маятниковый
- Тип: Электромеханический
- Категория: Запорно-регулирующий затвор
- Проводимость, л/с: 1300
- Время открывания/закрывания, с: 3
- Напряжение питания, В: 230/400 (переменный ток)
- Мощность в момент открывания/закрывания, Вт: 63
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 100
- По отраслевому стандарту СССР
- ISO-F
- -
- Сталь нержавеющая
- Сталь углеродистая
- -
- Витон (фторкаучук)
- NBR (нитрильный каучук)
- -
Электромеханический затвор 2ЗВЭ-100: описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы
Затвор вакуумный с электромеханическим приводом 2ЗВЭ-100 относится к запорно-регулирующей вакуумной арматуре, используется для изолирования вакуумных камер от систем, отвечающих за процесс откачки. Затвор позволяет осуществлять контроль за напуском воздуха или газовой среды в камеры, с его помощью можно добиться необходимой герметичности, защитить рабочие элементы от негативного воздействия внешней среды. Затвор 2ЗВЭ-100 предназначен для перекрытия вакуумных систем в диапазоне рабочих давлений от 1х10-6 до 1,07х105 Па (0,75х10–8 до 800 мм рт. ст.), вид затвора маятниковый
Установка 2ЗВЭ-100 совместима с вакуумным насосом
-
Диффузионный высоковакуумный насос НВДМ-100
(фланец по отраслевому стандарту СССР)
-
Вакуумный насос других производителей

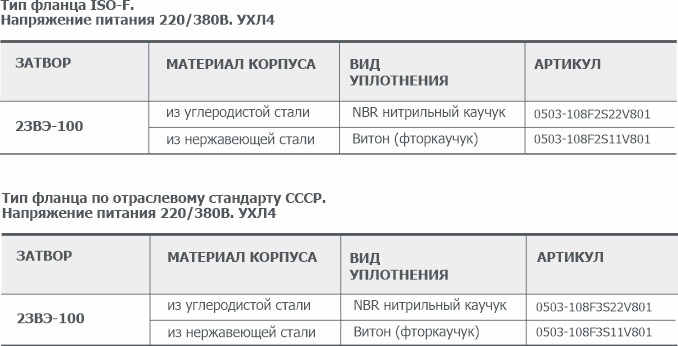

Тип входного фланца
-
- ISO-F
- По отраслевому стандарту СССР
Материал корпуса
-
- Сталь нержавеющая
- Сталь углеродистая
Тип уплотнения
-
- Витон (фторкаучук)
- NBR (нитрильный каучук)
Производитель
- АО "Вакууммаш"
Бренд
- VACMA (Вакма)
Страна
- Россия
Преимущества 2ЗВЭ-100
- ■ Двух позиционное управление затвора (открыто/закрыто)
- ■ Время открывания/закрывания затвора 3c
- ■ Напряжение питания 230/400 В (переменный ток)
- ■ Климатическое исполнение УХЛ4
- ■ Гарантия 12 месяцев, при наработке не превышающей 2000 циклов "Открыто-Закрыто"
- ■ Соответствует требованиям Технического Регламента Таможенного союза
Технические характеристики 2ЗВЭ-100
|
Наименование параметра |
Значение для затвора 2ЗВЭ-100 |
| Проводимость (теоретическая) в молекулярном режиме, л /с, не менее | 1300 |
| Норма герметичности, л · Па/c (л · мкм рт. ст./c), не более | 1х10-7 (7,5х10-7) |
| Время открывания (закрывания) затвора от электропривода, с, не более | 3 |
| Потребляемая мощность в момент открывания (закрывания), Вт, не более | 63 |
| Перепад давлений в закрытом положении с любой стороны заслонки, Па (мм рт. ст.), не более | 1,07х105 (800) |
| Допустимый перепад давлений при открывании заслонки, Па (мм рт. ст.), не более | 1,33х103 (10)* |
| Условный проход, мм | 100 |
| Габаритные размеры, мм |
630х290х125 |
| Масса, кг, не более | 17 |
|
ПРИМЕЧАНИЕ: 1. *Допускается открывание затвора при перепаде 1,07∙105 Па (800 мм рт. ст.), когда большее давление направлено на разуплотнение заслонки. 2. Масса указана без заглушек. 3. Допускается кратковременное (не более 3 с) увеличение потребляемой мощности в момент уплотнения и разуплотнения затвора. |
|

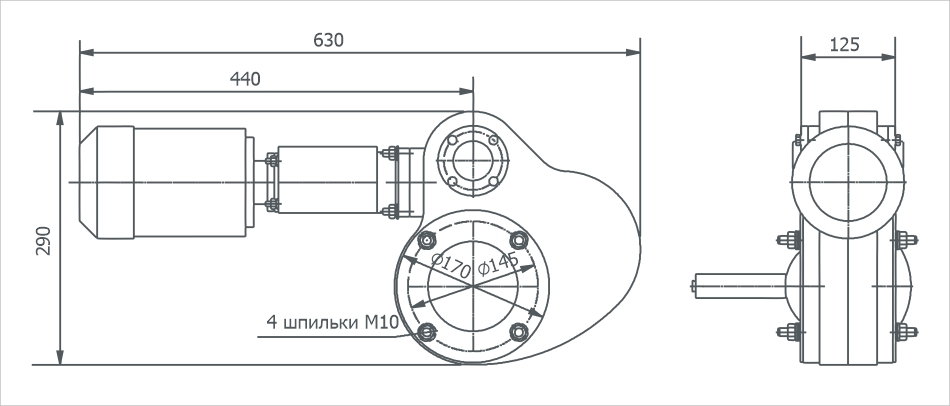

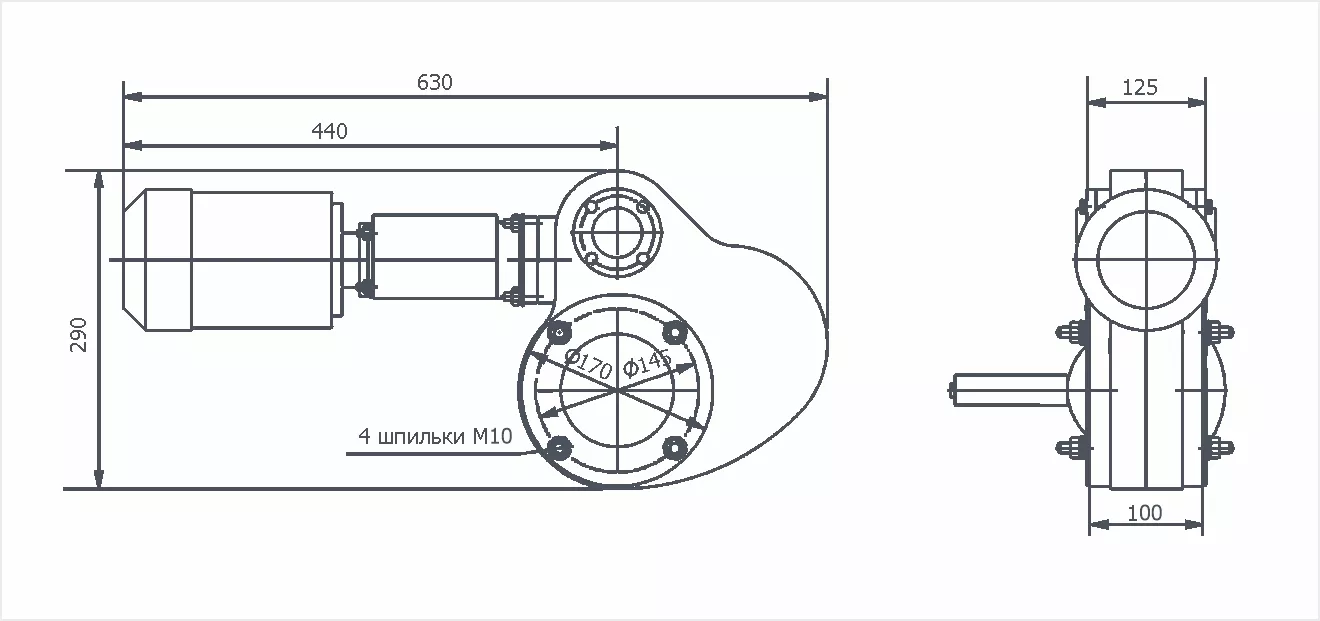

Габаритный чертёж 2ЗВЭ-100
