Электромеханический вакуумный затвор с редуктором 2ЗВЭ-250Р
- Вид: Маятниковый
- Тип: Электромеханический
- Категория: Запорно-регулирующий затвор
- Проводимость, л/с: 13400
- Время открывания/закрывания, с: 25
- Напряжение питания, В: 380
- Мощность в момент открывания/закрывания, Вт: 100
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 250
- Сталь нержавеющая
- Сталь углеродистая
- -
- По отраслевому стандарту СССР
- ISO-F
- -
- 220/380В (переменный ток)
- -
- Описание
- Характеристики
- Габариты
- Рекомендуем
-
Затвор 2ЗВЭ-250Р с редуктором: описание, преимущества, характеристики, рекламные материалы
Затвор вакуумный с электромеханическим приводом 2ЗВЭ-250Р, с условными проходами 250мм предназначен для перекрытия вакуумных систем в диапазоне рабочих давлений от 1х10-6 до 1,07х105 Па (0,75х10–8 до 800 мм рт. ст.). Вид затвора 2ЗВЭ-250Р маятниковый. Рабочая среда – воздух и неагрессивные газы и не предназначены для использования на пожаро-взрывоопасных производствах. Затвор 23ВЭ-250Р соответствуют требованиям технических условий ТУ 3648-040-00218526-2003. По способу защиты человека от поражения электрическим током затвор относится к электрооборудованию I класса по ГОСТ 12.2.007.0-75.
Установка 2ЗВЭ-250Р с редуктором совместима с вакуумным насосом
Диффузионный высоковакуумный насос НВДМ-250
(фланец по отраслевому стандарту СССР) Диффузионный высоковакуумный насос НД-250Р
(фланец по отраслевому стандарту СССР) Диффузионный высоковакуумный насос НД-250
(фланец ISO-K, необходимо приобрести накидной фланец для подсоединения к фланцу ISO-F) Бустерный вакуумный насос 2НВБМ-250Р/3000
(фланец по отраслевому стандарту СССР) Бустерным вакуумным насосом 2НВБМ-250/3000
(фланец ISO-K, необходимо приобрести накидной фланец для подсоединения к фланцу ISO-F)
Вакуумный насос других производителейПреимущества 2ЗВЭ-250Р с редуктором
✦ Двух позиционное управление затвора (открыто/закрыто)
✦ С редуктором (наличие редуктора позволяет осуществлять закрытие/открытие затвора в аварийных ситуациях)
✦ Время открывания/закрывания затвора 25c
✦ Напряжение питания 380В
✦ Климатическое исполнение УХЛ4
✦ Гарантийный срок эксплуатации 18 месяцев при гарантийной наработке,
не превышающей 2000 циклов "Открыто-Закрыто"
✦ Соответствует требованиям Технического Регламента Таможенного союзаОсновные параметры 2ЗВЭ-250Р с редуктором
Информация для заказа 2ЗВЭ-250Р с редуктором
→ МАСТЕР ПОДБОРА ВАКУУМНОГО ОБОРУДОВАНИЯ определит примерные характеристики требуемого насоса
→ ПЕРЕВОД ЕДИНИЦ | ОНЛАЙН КАЛЬКУЛЯТОР автоматически пересчитает значения
→ СТАТЬИ О ВАКУУМНОЙ ТЕХНИКЕ расширят познания о вакуумной технике
→ РЕКЛАМНЫЕ МАТЕРИАЛЫ на вакуумное оборудование и арматуру
ДокументыКаталог вакуумного оборудования АО "Вакууммаш" Буклет на Вакуумные затворы, клапаны и ловушки Брошюра на Затворы вакуумные Декларация соответствия на затвор вакуумный с электромеханическим приводом 2ЗВЭ Сертификат соответствия ISOРекомендуем-
Диффузионный высоковакуумный насос НД-250
-
Диффузионный высоковакуумный насос НВДМ-250
-
Бустерный высоковакуумный насос 2НВБМ-250/3000
Показать все рекомендуемые -
-
- Вид: Маятниковый
- Категория: Запорно-регулирующий затвор
- Проводимость, л/с: 13400
- Время открывания/закрывания, с: 25
- Напряжение питания, В: 380
- Мощность в момент открывания/закрывания, Вт: 100
- Страна / Производитель: Россия / Вакууммаш (Вакма)
- Диаметр условного прохода, мм: 250
Технические характеристики
Электромеханического вакуумного затвора 2ЗВЭ-250Р с редуктором
Наименование параметра
Значение для затвора
2ЗВЭ-250Р
Проводимость (теоретическая) в молекулярном режиме, л/с, не менее 13400 Норма герметичности, л · Па/c (л · мкм рт. ст./c), не более 1х10-7 (7,5х10-7) Время открывания (закрывания) затвора от электропривода, с, не более 25* Потребляемая мощность в момент открывания (закрывания), Вт, не более 100 Перепад давлений в закрытом положении с любой стороны заслонки,
Па (мм рт. ст.), не более1,07х105 (800) Допустимый перепад давлений при открывании заслонки, Па (мм рт. ст.), не более 1,33х103 (10)* Условный проход, мм 250 Габаритные размеры, мм, не более 780х495х210 Масса, кг, не более 47
ПРИМЕЧАНИЕ:
*Допускается открывание затвора при перепаде 1,07х105 Па (800 мм рт. ст.),
когда большее давление направлено на разуплотнение заслонки.
Масса указана без заглушек.
Допускается кратковременное (не более 3с) увеличение потребляемой мощности
в момент уплотнения и разуплотнения затвора.
-

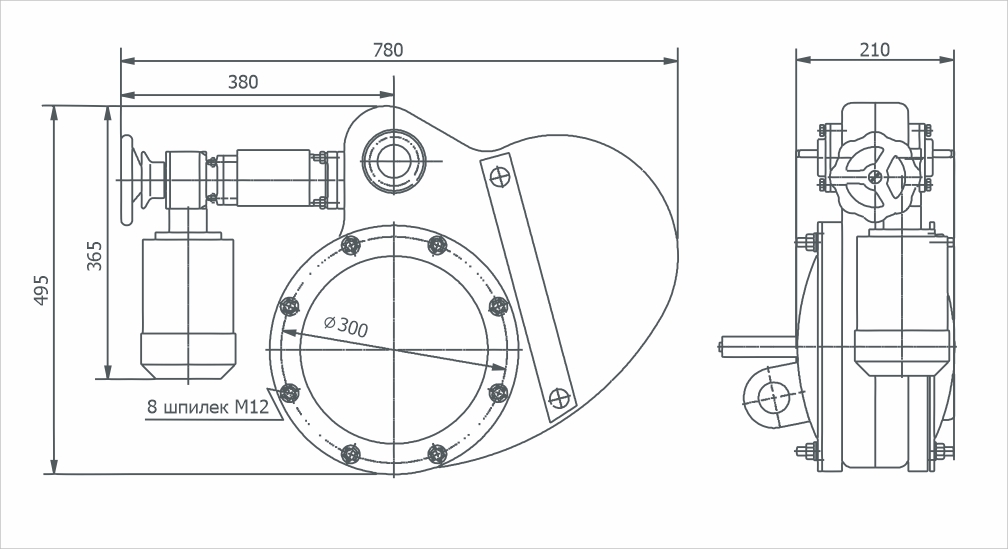

Габаритный чертёж
Электромеханического вакуумного затвора 2ЗВЭ-250Р с редуктором
-
