Электромеханический вакуумный затвор с редуктором 2ЗВЭ-400Р

Купить в АО Вакууммаш ✓ Электромеханический вакуумный затвор с редуктором 2ЗВЭ-400Р ✦ узнать цены и отзывы в каталоге
Купить в АО Вакууммаш ✓ Электромеханический вакуумный затвор с редуктором 2ЗВЭ-400Р ✦ узнать цены и отзывы в каталоге
Купить в АО Вакууммаш ✓ Электромеханический вакуумный затвор с редуктором 2ЗВЭ-400Р ✦ узнать цены и отзывы в каталоге
Купить в АО Вакууммаш ✓ Электромеханический вакуумный затвор с редуктором 2ЗВЭ-400Р ✦ узнать цены и отзывы в каталоге
Фото демонстрационное. Внешний вид может незначительно отличаться. Мы оставляем за собой право на модификации изделий не влияющие на технические характеристики.
Есть в наличии
Электромеханический вакуумный затвор с редуктором 2ЗВЭ-400Р
Маятниковый вид затвора
С редуктором
2 позиции контроля (открыть/закрыть)
Напряжение питания 230/400 В (переменный ток)
Климатическое исполнение УХЛ4
Гарантия 18 месяцев
Соответствует требованиям Технического Регламента Таможенного союза
  • Вид: Маятниковый
  • Тип: Электромеханический
  • Категория: Запорно-регулирующий затвор
  • Проводимость, л/с: 46250
  • Время открывания/закрывания, с: 27
  • Напряжение питания, В: 230/400 В (переменный ток)
  • Мощность в момент открывания/закрывания, Вт: 200
  • Страна / Производитель: Россия / Вакууммаш (Вакма)
  • Диаметр условного прохода, мм: 400
    Тип входного фланца
    По отраслевому стандарту СССР
    • По отраслевому стандарту СССР
    • ISO-F
    • -
    Материал корпуса
    Сталь нержавеющая
    • Сталь нержавеющая
    • Сталь углеродистая
    • -
    Вид уплотнения
    Витон (фторкаучук)
    • Витон (фторкаучук)
    • NBR (нитрильный каучук)
    • -
    Электромеханический вакуумный затвор с редуктором 2ЗВЭ-400Р
    409 600 руб.
    Добавить в сравнение
    Распечатать страницу
    - +
    шт
    УЗНАТЬ ЦЕНУ
    Описание
    Характеристики
    Габариты
    Документы
    Рекомендуем

    Электромеханический затвор 2ЗВЭ-400Р с редуктором: описание, преимущества, технические характеристики, габаритный чертёж, рекламные материалы

    Затвор вакуумный с электромеханическим приводом 2ЗВЭ-400Р относится к запорно-регулирующей вакуумной арматуре, используется для изолирования вакуумных камер от систем, отвечающих за процесс откачки. Затвор позволяет осуществлять контроль за напуском воздуха или газовой среды в камеры, с его помощью можно добиться необходимой герметичности, защитить рабочие элементы от негативного воздействия внешней среды. Затвор 2ЗВЭ-400Р предназначен для перекрытия вакуумных систем в диапазоне рабочих давлений от 1х10-6 до 1,07х105 Па (0,75х10–8 до 800 мм рт. ст.), вид затвора маятниковый




    Установка 2ЗВЭ-400Р совместима с вакуумным насосом




    • Вакуумный насос других производителей




    Тип входного фланца

    • - ISO-F
      - По отраслевому стандарту СССР



    Материал корпуса

    • - Сталь нержавеющая
      - Сталь углеродистая



    Тип уплотнения

    • - Витон (фторкаучук)
      - NBR (нитрильный каучук)



    Производитель
    • АО "Вакууммаш"


    Бренд
    • VACMA (Вакма)


    Страна
    • Россия




    Преимущества 2ЗВЭ-400Р с редуктором

    • ■    Двух позиционное управление затвора (открыто/закрыто)
    • ■    С редуктором
           (наличие редуктора позволяет осуществлять закрытие/открытие затвора в аварийных ситуациях)
    • ■    Время открывания/закрывания затвора 27c
    • ■    Напряжение питания 230/400 В (переменный ток)
    • ■    Климатическое исполнение УХЛ4
    • ■    Гарантия 12 месяцев, при наработке не превышающей 2000 циклов "Открыто-Закрыто"
    • ■    Соответствует требованиям Технического Регламента Таможенного союза


    Технические характеристики 2ЗВЭ-400Р с редуктором


    Наименование параметра


    Значение для затвора 2ЗВЭ-400Р

    Проводимость (теоретическая) в молекулярном режиме, л/с, не менее 46250
    Норма герметичности, л·Па/c (л·мкм рт. ст./c), не более 1х10-7(7,5х10-7)
    Время открывания (закрывания) затвора от электропривода, с, не более 27
    Потребляемая мощность в момент открывания (закрывания), Вт, не более 200
    Перепад давлений в закрытом положении с любой стороны заслонки, Па (мм рт. ст.), не более 1,07х105(800)
    Допустимый перепад давлений при открывании заслонки, Па (мм рт. ст.), не более 1,33х103 (10)*
    Условный проход, мм 400
    Габаритные размеры, мм, не более 1070х750х235
    Масса, кг, не более 110

    ПРИМЕЧАНИЕ:
    1. *Допускается открывание затвора при перепаде 1,07х105 Па (800 мм рт. ст.), когда большее давление направлено на разуплотнение заслонки.
    2. Масса указана без заглушек.
    3. Допускается кратковременное (не более 3с) увеличение потребляемой мощности в момент уплотнения и разуплотнения затвора.

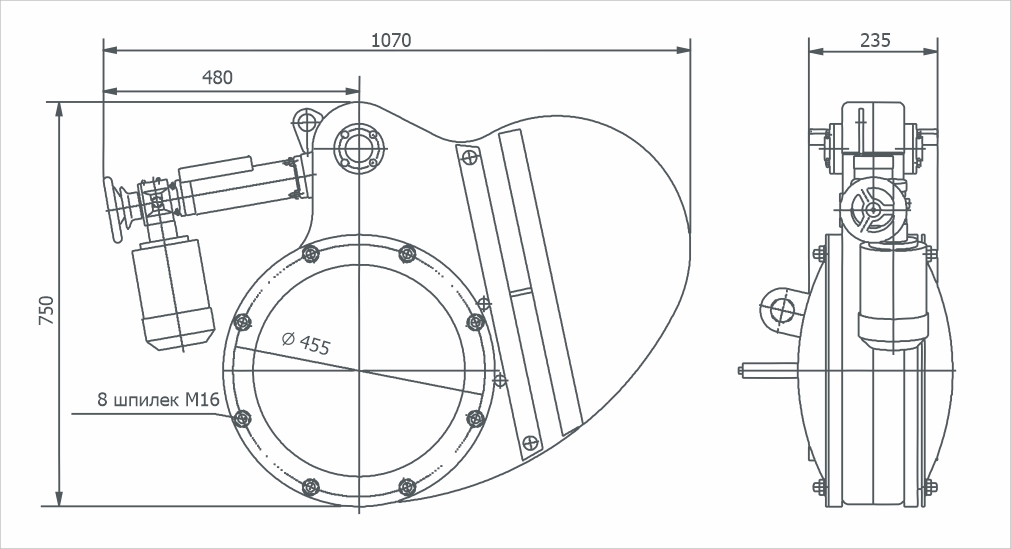

    Габаритный чертёж 2ЗВЭ-400Р с редуктором

    Габаритный чертёж 2ЗВЭ-400Р с редуктором
